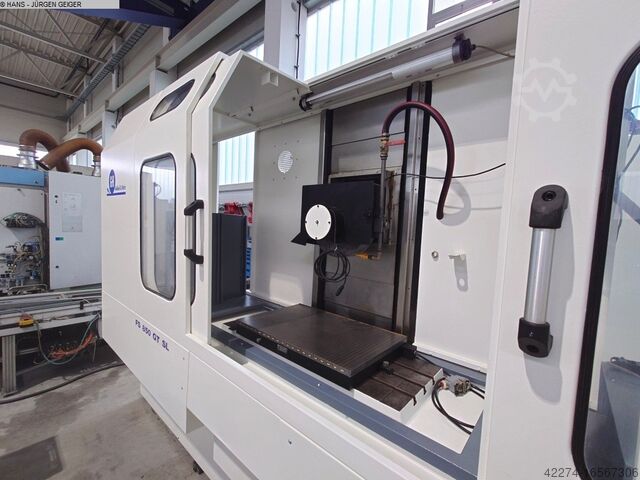

Поверхностно-шлифовальный станок - горизонтальный GEIBEL & HOTZ FS 850 GT SL

Описание

Длина шлифовальной машины 800 мм
Ширина шлифования 500 мм
Высота заготовки 425 мм
Общая потребляемая мощность 15 кВт
Вес станка ок. 4,5 т
Занимаемая площадь ок. м
G E I B E L & H O T Z
Bec R Nc Ifot Hxamjnedd
Прецизионный плоскошлифовальный станок с ЧПУ с цикловым управлением
Тип FS 850 GT SL
Год выпуска 1998 # 101258 0698
_____
Макс. длина шлифования (продольное перемещение стола 900 мм) 800 мм
Макс. ширина шлифования (поперечное перемещение 500 мм) 500 мм
Высота шлифования под диском макс. ок. 425 мм
Стандартный размер магнитного диска 800 x 500 мм
Максимальная нагрузка на стол 1 100 кг
Скорость вращения стола 2 - 28 м/мин
Прерывистое поперечное перемещение 3 - 60 мм/ход
Быстрое поперечное и вертикальное перемещение 4 000 мм/мин
Размеры шлифовального диска 400 x 100 x 127 мм
Привод шлифовального шпинделя ок. 9 кВт
Общий привод прибл. 22 кВт - 400 В - 50 Гц
Вес ок. 4 500 кг
Принадлежности / специальное оборудование
- Машина оснащена легко программируемой системой GEIBEL&HOTZ
управление циклом шлифования
- Тип SL с обычными программами шлифования, такими как торцевое и
многоплоскостное шлифование с
- черновое - чистовое - выжигание - возврат, врезное шлифование,
автоматическая правка с

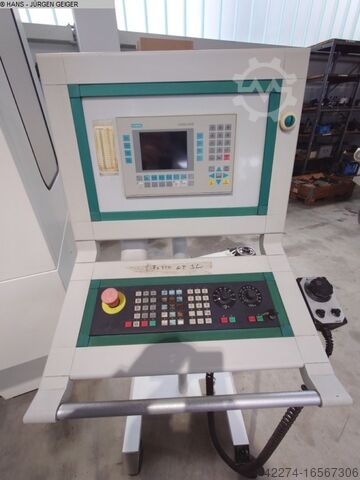

- компенсацией, остановка на станции загрузки, все вводы/параметры через экран управления
экран управления
- и функциональные клавиши. Электронный маховик для 3 осей. Сайт
Управление основано на электронных компонентах SIEMENS
- электронные компоненты, а также SIEMENS OP 25.
- Перемещение стола с помощью резьбового привода с накатным кольцом, который обеспечивает как очень высокие, так и очень низкие
очень высокие, так и очень низкие скорости вращения стола с постоянным крутящим моментом и очень высоким
постоянным крутящим моментом и очень высокой эффективностью.
- Поперечные и вертикальные перемещения осуществляются с помощью шарико-винтовой передачи.
- Алмазная правка с левой стороны стола рядом с магнитным диском с
автоматическим циклом правки, компенсацией, обратным ходом и скруглением кромок шлифовальных кругов.
возможные варианты шлифовальных кругов
- Балансировочное устройство MPM для шлифовального круга
- Установленный постоянный электромагнитный диск ок. 800 x 500 мм, мелкополюсный
- Узел мокрого шлифования с отдельным ленточным фильтром/фильтром-охладителем
- Полный корпус с раздвижными дверями с электроприводом
- Отдельный шкаф управления, рабочее освещение, различные принадлежности,
инструкция по эксплуатации
