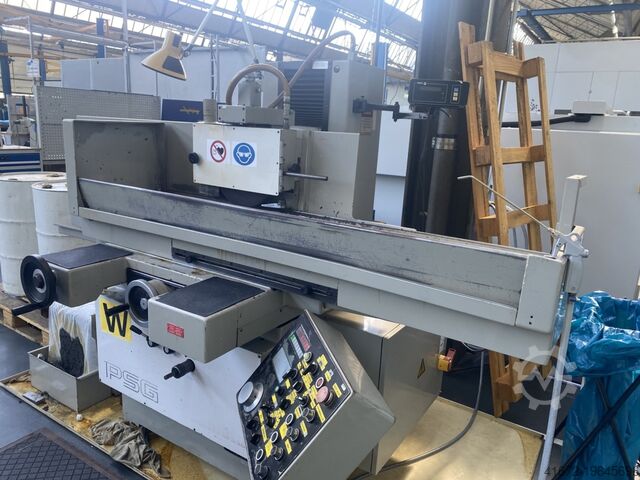

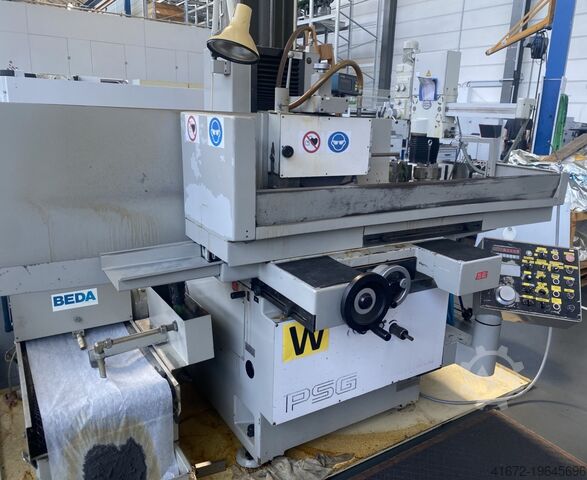

Поверхностно-шлифовальный станок - горизонтальный OKAMOTO PSG 63 UDX

Описание

Рабочее напряжение: 380 В
Подключаемая мощность: 7,5 кВА
Габаритные размеры: 2725 x 1930 x 1773 мм
Вес станка примерно: 2500 кг

--> Технические данные Основные характеристики:
--> Размер рабочей поверхности стола: 605 x 300 мм
--> Максимальный продольный ход стола (вручную): 750 мм
--> Поперечный ход стола: 340 мм
--> Высота шлифования между столом и новой шлифовальной головкой мин./макс.: 22,5 / 322,5 мм
--> Стандартный размер магнитной плиты: 600 x 300 мм
--> Вес заготовки с магнитом: 420 кг

--> Ось X / продольное перемещение:
--> Т-образные пазы (кол-во x ширина): 3 x 17 мм
--> Гидравлическая подача стола: 0,3 – 25 м/мин
--> Перемещение за оборот маховика: 47 мм

--> Ось Y / вертикальное перемещение:
--> Автоматическая вертикальная подача – грубая в 12 ступенях: 0,001 – 0,03 мм
--> Автоматическая вертикальная подача – точная в 8 ступенях: 0,001 – 0,01 мм
--> Перемещение за оборот маховика (x1/x10): 0,1 / 1,0 мм
--> Цена деления на маховике (x1/x10): 0,001 / 0,1 мм
--> Число импульсов подачи: 0 – 5
--> Быстрый ход: 400 мм/мин

--> Ось Z / поперечное перемещение:
--> Автоматическая поперечная подача прерывистая: 0,5 – 20 мм
--> Автоматическая поперечная подача / быстрый ход (непрерывно): 0,1 – 1,0 м/мин
--> Перемещение за оборот маховика: 5,0 мм
--> Цена деления на маховике: 0,02 мм

--> Стандартный шлифовальный круг:
--> Диаметр x ширина: Ø 355x38 (50) мм
--> Посадочное отверстие: Ø 127 мм
--> Частота вращения: 1500 об/мин

--> Оснащение: различные шлифовальные круги
