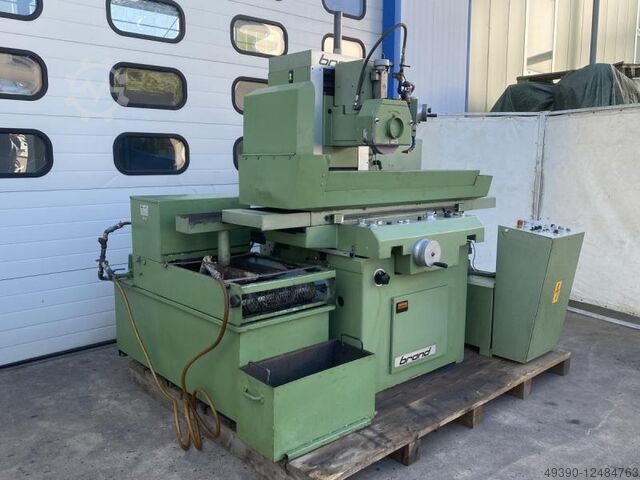

Плоскошлифовальный станок, прецизионный плоскошлифовальный станок BRAND (Schweiz) FS 735

Описание

Плоскоповерхностный шлифовальный станок, высокоточный плоскошлифовальный станок BRAND (Швейцария), модель FS 735
Зав. №: 322 82 Год выпуска: 1982
Электромагнитная плита 700 x 300 мм
Длина шлифования 700 мм
Ширина шлифования 300 мм
Поперечное перемещение (макс.) 340 мм
Продольное перемещение стола (макс.) 750 мм
Расстояние от центра шпинделя до магнита (макс.) 400 мм
Диаметр шлифовального круга 300 мм
Ширина шлифовального круга 50 мм
Ширина шлифовального круга 60 мм (при одностороннем вырезе круга)
Посадочное отверстие шлифовального круга 127 мм
Продольная подача стола, бесступенчатая 0 - 30 м/мин
Поперечная подача (импульс) 1-10 мм
Поперечный холостой ход 340 мм за 6 сек
Вертикальная подача 0,001 - 0,055 мм
Вертикальный быстрый ход 150 мм/мин
Частота вращения круга 2500 об/мин
Скорость круга 39 м/сек
Мощность двигателя шлифовального шпинделя макс. 5,7 кВт
Мощность гидравлического насоса 1,5 кВт
Подключение 400 В, 50 Гц, прибл. 7 кВА
- Бесступенчатая регулировка частоты вращения круга
- Автоматическая подача по глубине
- Автоматическая поперечная подача стола, гидравлическая
и ручное маховичное колесо для поперечной подачи
- Гидравлическая фиксация поперечной подачи
- Гидравлическое продольное перемещение стола
- Гидравлическое устройство для правки круга
- Электромагнитная плита BRAILLON, тип BJP 700 x 300 мм, высота 100 мм, бесступенчатая регулировка силы магнита
Bjcon Saf Nj R Nc Ifnjdd
- Центральная масляная система смазки
- Ленточный фильтр BEDA с баком для охлаждающей жидкости и насосом, габариты (Д x Ш x В) = 1600 x 650 x 1100 мм
- Отдельно стоящий гидроагрегат с электрошкафом, габариты (Д x Ш x В) = 1800 x 750 x 1700 мм
- Станок комплектуется шлифовальным кругом Ø 295 мм, ширина 50 мм
- 2 дополнительных оправки с шлифовальными кругами (внутренний диаметр 127 мм)
- 1 съёмник для шлифовальных кругов
Необходимое пространство для станка (Д x Ш x В): 2200 x 1800 x 2350 мм
Масса станка около 3100 кг
Масса гидроагрегата 500 кг
Масса ленточного фильтра 200 кг
Место на паллете 2700 x 2200 x 2500 мм
Полная масса с паллетой около 4000 кг
В хорошем состоянии
