Плоскошлифовальный станок NEW DCM IG 482 SD Rotary Table Surface Grinder

Описание

Технические характеристики IG 482 SD
Двигатели
Двигатель шлифовального шпинделя 50HP, 200 - 1180 об/мин
Двигатель поворотного стола 3HP, 5 - 70 об/мин
Двигатель сервоколонны 5 кВт
Насос охлаждающей жидкости 3/4HP, 45GPM
Стол
Диаметр 48"
Особенности стола Двухшпиндельная подача под вакуумом/давлением
Электромагнитный патрон с переменной силой 3/4" с мелкими полюсами
Свяжитесь с техническим специалистом DCM для получения информации о вариантах изготовления стола и крепежа на заказ
Вместимость
Максимальный диаметр поворота 52"
Максимальная высота детали 12" с убранными шлифовальными сегментами
10-1/2" с кругом 2A2T
Варианты шлифовальных кругов
Суберабразивные или обычные сегменты 2A2T
Dkscsubbqie Ed Ddcot

Диаметр 26"

Ступица и сегмент в стиле Кортланд
Диаметр 26"
Узнайте у технического специалиста DCM о широком ассортименте доступных абразивных материалов
Система подачи
Ось Z с сервоприводом, прецизионным ШВП и энкодером
Скорость подачи варьируется от 0,0006 IPM до 0,1000 IPM
Ось X с сервоприводом для точного позиционирования
Электрические требования
460 В, 50/60 Гц, 3 фазы
Проконсультируйтесь с техническим специалистом DCM по поводу работы при других напряжениях
Размеры
137" ширина, 82" глубина, 88" высота
Вес
Машина и система подачи стружки: 14 500 фунтов (ориентировочно)
Электрический блок: 1 500 фунтов (приблизительно).

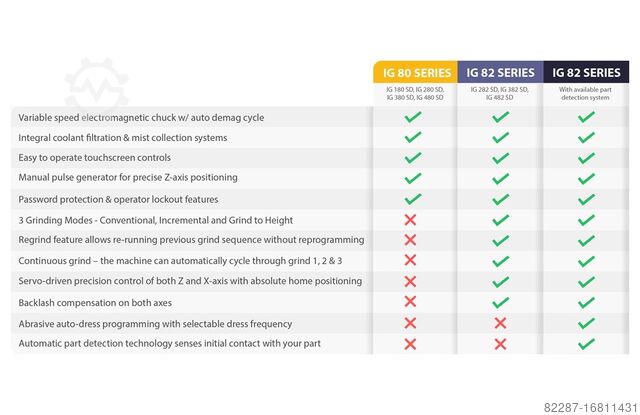

ХАРАКТЕРИСТИКИ IG 482 SD

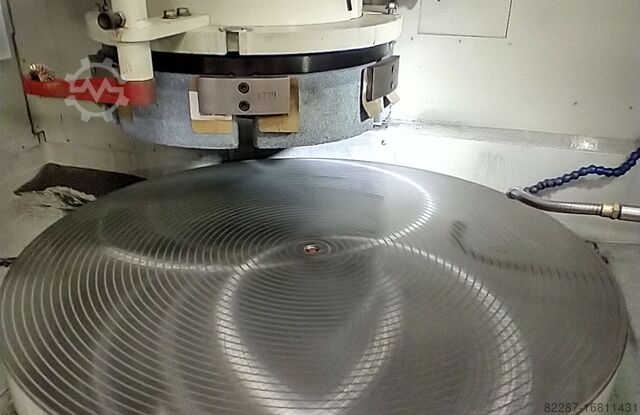

- 48-дюймовый электромагнитный патрон с регулируемой скоростью и автоматическим циклом демаскировки
- Двигатель шлифовального шпинделя мощностью 50 л.с.
- Встроенные системы фильтрации охлаждающей жидкости и сбора тумана
- Простые в управлении сенсорные панели управления
- ПЛК Mitsubishi FX5U
- 3 режима шлифования - традиционный, инкрементный и шлифование по высоте
- Функция Regrind позволяет повторно запустить предыдущую последовательность шлифования без перепрограммирования
- Непрерывное шлифование - машина может автоматически циклически выполнять шлифование 1, 2 и 3
- Сервоприводное прецизионное управление осями Z и X с абсолютным исходным позиционированием
- Поперечные салазки оси X перемещаются с помощью ручного генератора импульсов
- Компенсация люфта по обеим осям
- Защита паролем и блокировка оператора
- Интерфейс SECS/GEM для работы с программным обеспечением типа Scada сторонних производителей
- Защита паролем и блокировка оператора
- Автоматические напоминания о плановом техническом обслуживании
- Площадь основания 120" x 82"
