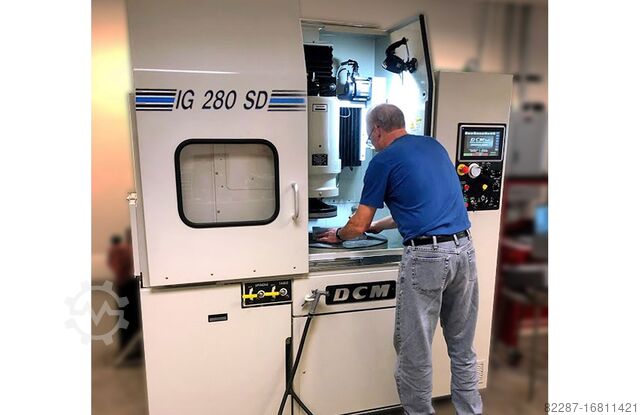

Плоскошлифовальный станок NEW DCM IG 280 SD Rotary Table Surface Grinder

Описание

Технические характеристики IG 280 SD
Двигатели
Двигатель шлифовального шпинделя 20HP, 200 - 2330 об/мин
Двигатель поворотного стола 1HP, 5 - 70 об/мин
Двигатель сервоколонны 2KW
Насос охлаждающей жидкости 3/4HP, 45GPM
Стол
Диаметр 24"

Особенности стола Двухшпиндельная подача под вакуумом/давлением
Переменная сила 3/4" тонкий полюс
электромагнитный патрон
Опции стола на заказ Диаметр 18"
Т-образный паз или сверление под крепеж заказчика
Свяжитесь с техническим специалистом DCM, чтобы узнать о других вариантах изготовления стола и крепежа.
Вместимость
Максимальный диаметр поворота 27"
Максимальная высота детали 11" с сегментированным колесом
Dec Ed Ddsubbp Sscjkt
12" с кругом 2A2T
Варианты шлифовальных кругов
Комплекты ступиц сегментированных кругов диаметром 12" или 15"
2A2T Кольцевая ступица диска диаметром 12"
6A2 Ступица диска диаметром 8"
Патрон Cortland диаметром 12" или 15"
Узнайте у технического специалиста DCM о широком ассортименте доступных абразивных материалов.
Система подачи
Ось Z с сервоприводом, прецизионным ШВП и энкодером
Скорость подачи варьируется от 0,0006 IPM до 0,1000 IPM
Ось Y с приводом от двигателя переменного тока
Электрические требования
230 В, 50/60 Гц, 3 фазы
Проконсультируйтесь с техническим специалистом DCM по поводу работы при других напряжениях
Размеры
80" ширина, 68" глубина, 90" высота
Вес
Машина и система подачи стружки: 5 480 ФУНТОВ.
Электрический блок: 960LBS.
Характеристики IG 280 SD

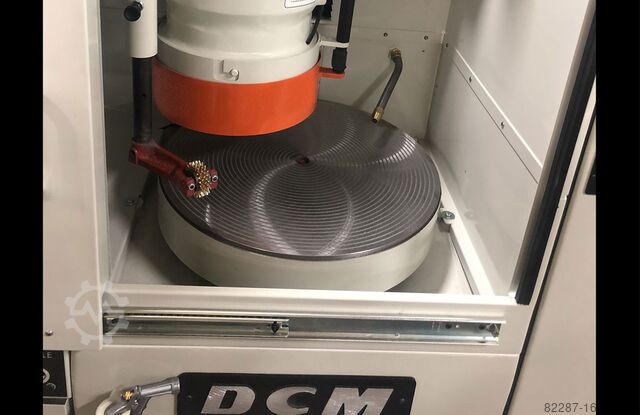

- 24-дюймовый электромагнитный патрон с переменной силой и автоматическим циклом демаскировки
- Двигатель шлифовального шпинделя с переменной скоростью 20HP
- Двухшпиндельная подача под вакуумом/давлением
- Встроенные системы сбора воздушного тумана и подачи охлаждающей жидкости для чистого и равномерного шлифования

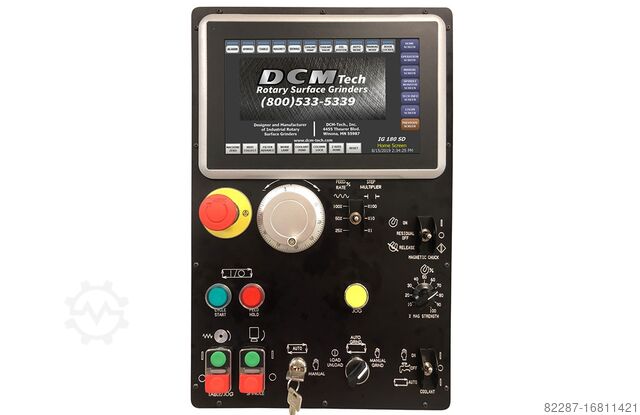

- Программируемый сенсорный экран управления HMI
- Ручной генератор импульсов для точного позиционирования по оси Z
- Внутренняя память для сохранения рецептов процесса шлифования для быстрой переналадки
- Защита паролем и блокировка оператора
- Автоматические напоминания о плановом техническом обслуживании
- Площадь основания 76" x 64"
