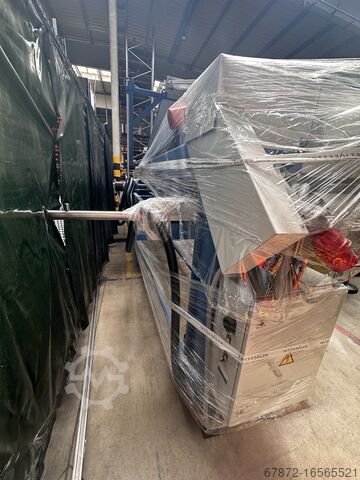

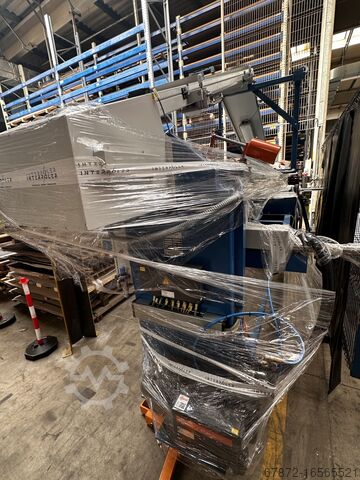

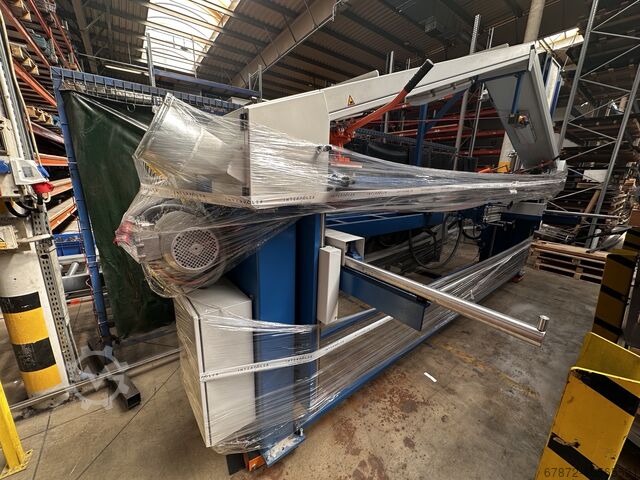

ДВУХЛЕНТОЧНЫЙ ШЛИФОВАЛЬНЫЙ СТАНОК ТИПА ZBS Kuhlmeyer ZBS 3Ex

Описание

ДВУХЛЕНТОЧНЫЙ ШЛИФОВАЛЬНЫЙ СТАНОК ТИПА ZBS
для ручного шлифования, сатинирования и полирования
- оснащен левой стойкой станка с узлом привода шлифовальной ленты и правой стойкой станка с узлом зажима шлифовальной ленты
- свободное пространство в рабочей зоне за счет направления лент через верхнее установленное устройство отклонения
- открытие и закрытие верхних кожухов шлифовальных лент с помощью пневматического цилиндра
- защита от несчастных случаев с помощью подвижного кожуха шлифовальной ленты
- возможность выбора передней и задней ленты
- предварительный выбор с помощью 2 потенциометров на панели управления и преобразователя частоты в высокопоточном исполнении
- с концевым выключателем / управление с помощью подвижной крышки размольной ленты
- натяжение каждой шлифовальной ленты с помощью пневматического устройства натяжения ленты
- шлифовальная лента приводится в движение частотно-регулируемым двигателем переменного тока мощностью P = 4,0 кВт
Bdjc Ret Hvkvs Nc Ifnsd
- частотный преобразователь с тормозным прерывателем для торможения макс. 10 s
- скорость движения шлифовальной ленты v = 4 - 25 м/с
- линия аварийного отключения в рабочей зоне
- с подвижным столом из алюминиевой трубы, установленным между стойками станка
- перемещение стола назад и вперед с помощью 4 мягких призматических роликов
- максимальный вес заготовки 100 кг
- моторизованная регулировка высоты стола с помощью шпинделей и роликовых направляющих до макс. 780 мм
- привод шпинделей от 2 синхронных мотор-редукторов мощностью P = 0,75 кВт, скорость v = 0,5 - 1,5 м/мин
- станок без нижней траверсы для увеличения расстояния перемещения до эффективной глубины 1400 мм (нижняя кромка шлифовальной ленты - шлифованная)
- с временной траверсой, для устранения после регулировки и крепления к земле
- давление шлифовальной ленты на шлифуемую заготовку с помощью прижимного устройства с ручным управлением, маятникового прижимного устройства со стопорным винтом, мягко направляющего на призматических валиках
- трубка для удаления пыли на левой стойке станка с D = 200 мм
- необходимая мощность вытяжки = ок. 3400 м3/ч
- освещение рабочей зоны с помощью 2 светодиодных ламп, регулируемых в 3 этапа
ZBS 3 - размер стола 3000 x 1000 мм, шлифовальная лента 100 x 9000 мм
Фильтр в комплекте.
Дополнительная информация в pdf прилагается.
