Шлифовальная машина
Шлифовальная машина Hauser S 40 - CNC ADCOS 400
Год выпуска
1980
Состояние
б/у
Отправить сообщение
Описание
x-перемещение 650 ммy-перемещение 450 мм
Высота заготовки 585 мм
Dksc Edow Udztj Ddcet
Система управления ADCOS CNC 400
Общая потребляемая мощность 15 кВт
Вес станка ок. 5000 кг
H A U S E R
Двухстоечный координатно-шлифовальный станок с ЧПУ
Тип S 40 – CNC 311 / ADCOS 400 CNC
_____
Размер стола ок. 630 x 770 мм
Максимальная нагрузка на стол ок. 500 кг
Максимальный ход стола вдоль (X) 650 мм
Максимальный поперечный ход шлифовальной бабки (Y) 450 мм
Максимальная вертикальная регулировка поперечины (W) 500 мм
Максимальный ход шлифовального шпинделя (Z) 140 мм
Скорость хода шлифовальной головки (4Гц) 0,5-12 м/мин
Вертикальный просвет между
столом и шпинделем 0-585 мм
Просвет между стойками 750 мм
Максимальный угол конусного шлифования 16°
Диаметр шлифуемого отверстия ок. 230/360 мм
18 скоростей шпинделя в зависимости от типа мотора,
плавная регулировка 4.500-80.000 об/мин
Точные подачи по осям X и Y и оси W 0,5-1.500/3.000/800 мм/мин
Скорость планетарного вращения (C) 5-250 об/мин
Общий привод ок. 15 кВт - 400 В – 50 Гц
Масса станка ок. 5.000 кг
Оснащение / Особое оборудование:

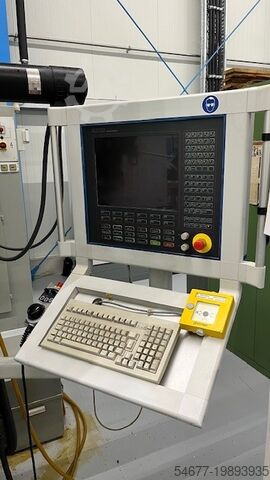

• ЧПУ система управления заменена в 2007 году на ADCOS CNC 400 с большим экраном и прямым программированием на пульте, с электронным ручным колесом для точной подачи по осям:
X – продольное движение стола
Y – поперечное движение головки
Z – вертикальное перемещение пиноли/ход
C – круговая ось шпинделя/пиноли
U – автоматическая подача
W – вертикальная регулировка поперечины
• Ось Z с функцией быстрого перемещения для сокращения времени обработки, для врезного и торцевого шлифования, с плавной регулировкой точки реверса (настройка + Teach-In), скорость хода регулируется бесступенчато, используется как 3-я позиционирующая ось
• Ось U – ручная и программируемая ось радиальной подачи на шлифовальной головке с электропоказанием величины подачи
• 1 шлифовальный мотор с частотой вращения шпинделя ок. 30.000 об/мин
• Установлен акустический индикатор контакта шлифования KSV 5

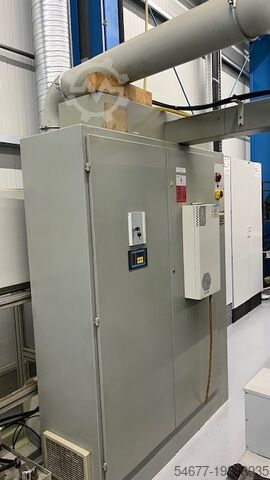

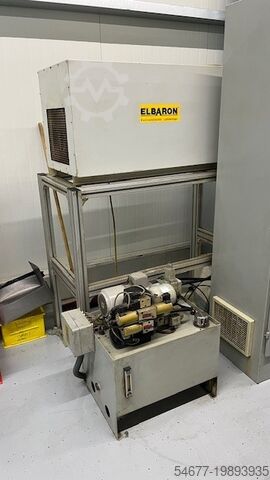

• Отдельно стоящая система охлаждения с ленточным фильтром, отдельный шкаф управления и электрошкаф, отдельная гидравлика, централизованная смазка, вытяжка пыли и многое другое.
