Шлифовальная машина
Шлифовальная машина HAUSER S 40 - CNC ADCOS 400
Год выпуска
1981
Состояние
б/у
Цена без учета НДС
Цена по запросу
Отправить сообщение
Описание
x-path 650 мм
y-образная траектория 450 мм
высота заготовки 585 мм
Управление ADCOS CNC 400
Общая потребляемая мощность 15 кВт
Вес станка ок. 5000 кг
Занимаемая площадь ок. м
H A U S E R (Швейцария)

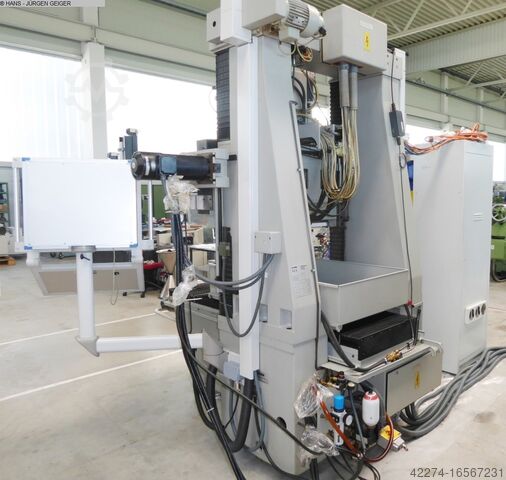

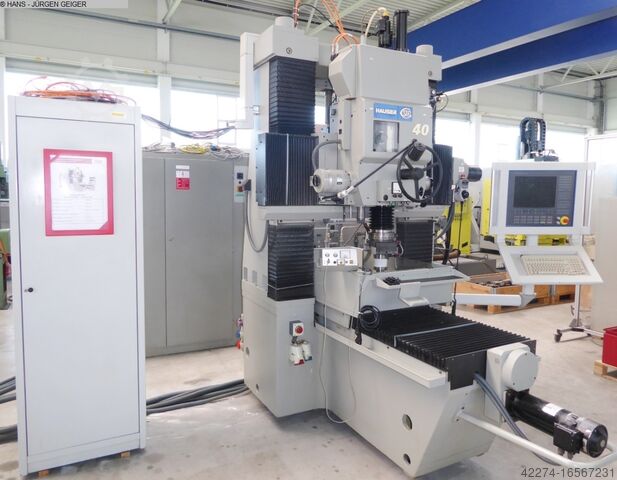

Двухколонный координатно-шлифовальный станок с ЧПУ
Тип S 40 - CNC 311 / ADCOS 400 CNC
Год постройки 1981 / но модернизирован в 2008 году # 0125
_____
Размер стола ок. 630 x 770 мм
Нагрузка на стол ок. 500 кг
Продольное перемещение стола макс. (X) 650 мм
Поперечное перемещение шлифовальной головки макс. (Y) 450 мм
Регулировка поперечной балки по вертикали макс. (W) 500 мм
Ход шлифовального шпинделя макс. (Z) 140 мм
Скорость хода шлифовальной головки (4 Гц) 0,5-12 м/мин.
Вертикальный зазор между
столом/шлифовальным шпинделем 0-585 мм
Зазор между стойками 750 мм
Коническое шлифование макс. 16 °
Шлифовальный Ø отверстия ок. 230/360 мм
18 скоростей вращения шпинделя в зависимости от двигателя шпинделя
переменная 4.500-80.000 об/мин
Тонкие подачи по осям X, Y и W 0,5-1,500/3,000/800 мм/мин.
Планетарная скорость (C) 5-250 об/мин
Общий привод ок. 15 кВт - 400 В - 50 Гц
Вес станка ок. 5 000 кг
Принадлежности / специальное оборудование:
- Система управления траекторией движения ЧПУ заменена в 2007 году на систему управления ЧПУ ADCOS
Тип CNC 400 с большим экраном и прямым программированием на блоке управления
с электронным маховиком для точной регулировки осей,
X= стол продольный, Y= шпиндельная бабка поперечная, Z= пиноль вертикальная/ход,
C=поворотная ось шпинделя/пиноли, U=автоматическая подача, W=поперечная балка
Регулировка по вертикали
- Ось Z с быстрым ходом для сокращения времени обработки,
Bdec R Nc Iet Hw S Uefnsd
Погружное шлифование, торцевое шлифование, предварительный выбор точек реверса
(подход + обучение) и бесступенчатая регулировка скорости хода, квази как
3-я ось позиционирования
- Ось U как ручная и управляемая ось радиальной подачи на шлифовальной головке,
с электрической индикацией размера подаваемого материала
- 1 установленный шлифовальный двигатель со скоростью вращения шпинделя ок. 30.000 об/мин,
- Вмонтирован акустический индикатор контакта шлифования KSV 5
- Отдельная система охлаждения с ленточным фильтром, отдельный распределительный шкаф и шкаф управления
отдельная гидравлика, централизованная смазка,
пылеудаление и многое другое.
Состояние : очень хорошее / готов к демонстрации под нагрузкой,
Доставка : со склада - по мере осмотра
Оплата : строго нетто - после получения счета-фактуры
