Координатно-шлифовальный станок с ЧПУ

Описание

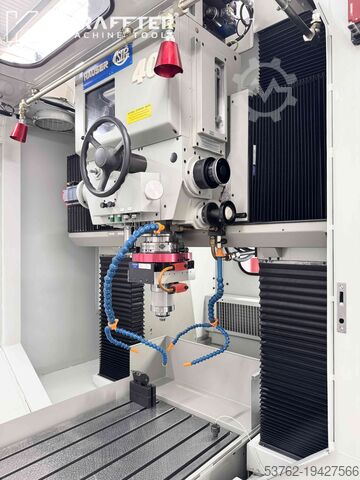

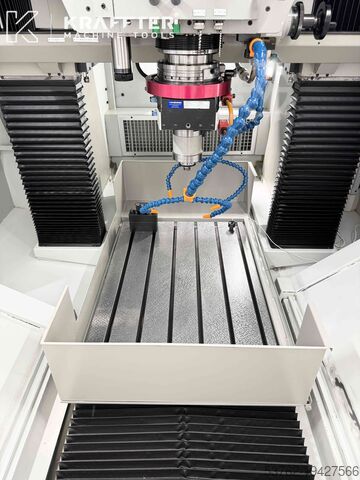

ШЛИФОВАЛЬНЫЙ СТАНОК С ЧПУ HAUSER S40-400
Управление ЧПУ полностью модернизировано в 2020 году.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
Ход по оси X: 650 [мм]
Макс. скорость хода по оси X: 4000 [мм/мин]
Рабочая подача по оси X: 0 - 1800 [мм/мин]
Ход по оси Y: 450 [мм]
Рабочая подача по оси Y: 0 - 1800 [мм/мин]
Ход по оси Z: 130 [мм]
Мин. скорость хода по оси Z: 0,5 [мм/мин]
Макс. скорость хода по оси Z: 12000 [мм/мин]
Частота хода по оси Z: макс. 4 [Гц]
Ход оси W: 500 [мм]
Скорость вращения планетарной оси C: 5 - 250 [об/мин]
Макс. скорость хода оси W: 800 [мм/мин]
Ход оси U (радиальная подача): 5,5 [мм]
Расстояние между колоннами: 750 [мм]

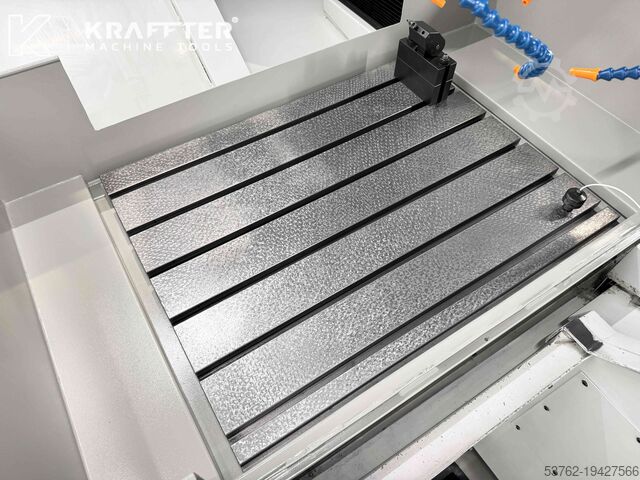

Длина стола: 770 [мм]
Ширина стола: 630 [мм]
Зазор между двигателем шлифования и столом: 585 [мм]
Макс. нагрузка на стол: 500 [кг]
Напряжение питания: 400 [В]
Вес: 4550 [кг]
ВКЛЮЧЕННОЕ ОБОРУДОВАНИЕ:

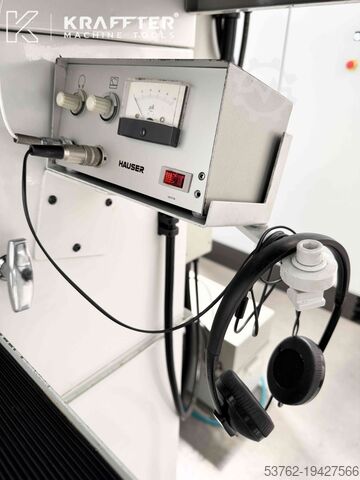

1 устройство обнаружения инструмента

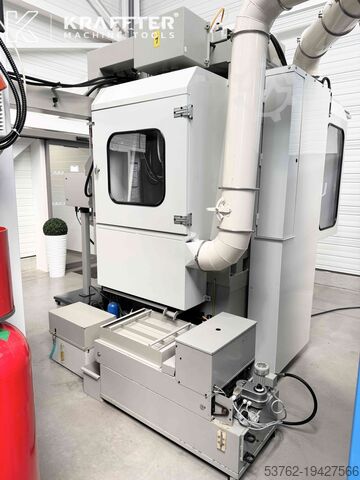

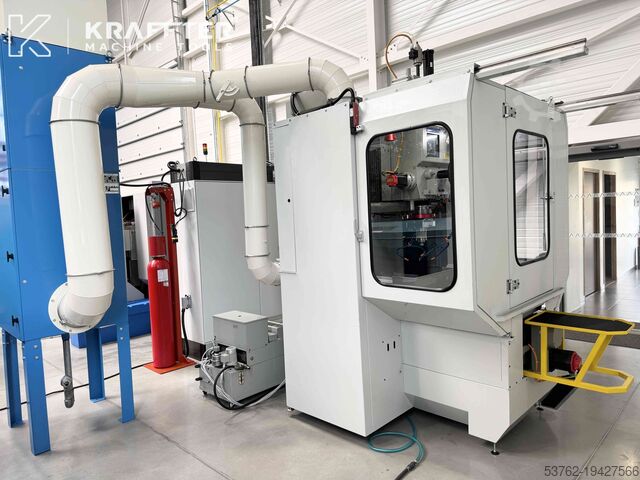

1 блок удаления масляного тумана DONALDSON DMC-D1,

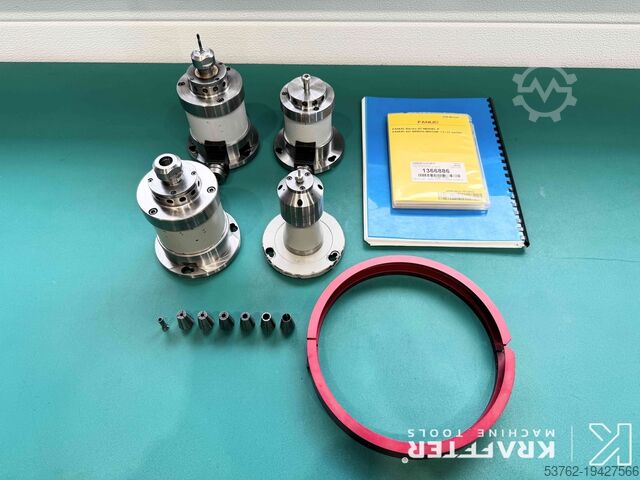

2 шлифовальных двигателя 45 S, скорость 9000 - 4500 [об/мин] - ссылка: 144017,
1 шлифовальный двигатель 80 S, скорость 40000 - 80000 [об/мин] - ссылка: 144021,
1 шлифовальная турбина T10, скорость: 100 000 [об/мин] - ссылка: 157420,
1 держатель турбины с фильтром - ссылка: 166497,

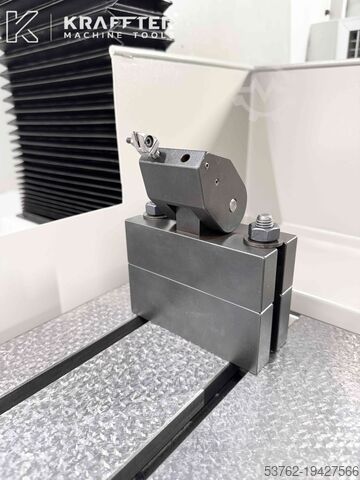

1 профильный правщик на столе, поворотный на 200 [°] - ссылка: 194590

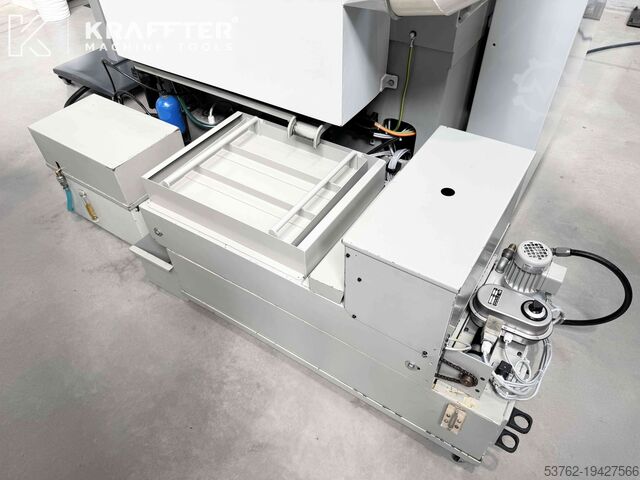

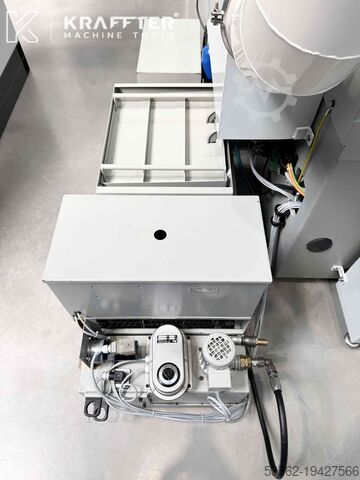

1 бак для охлаждающей жидкости + устройство фильтрации бумажной ленты
6 цанг,
1 руководство оператора на французском языке.
РАБОТЫ ПО МОДЕРНИЗАЦИИ, ВЫПОЛНЕННЫЕ В 2020 ГОДУ:
ЭЛЕКТРИЧЕСКАЯ ЧАСТЬ:

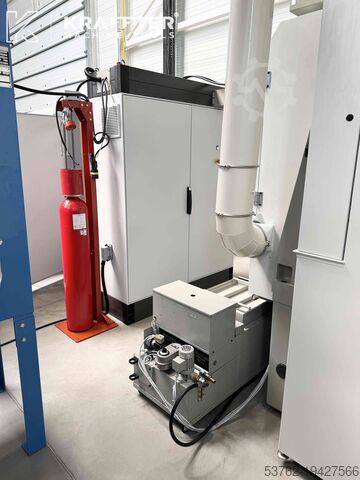

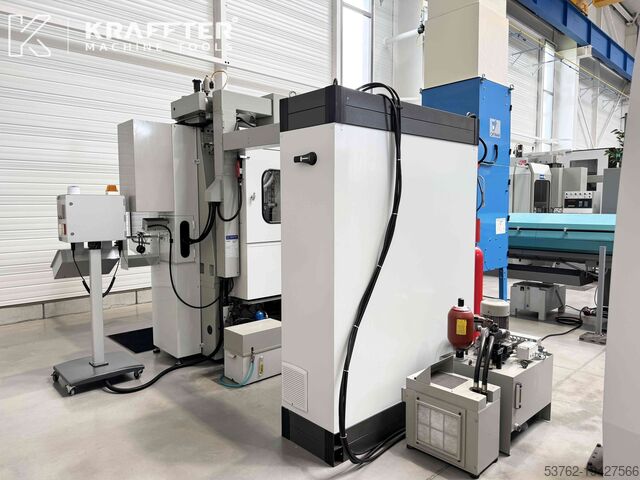

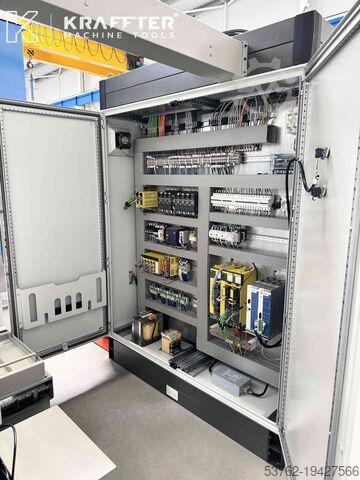

Поставка электрошкафа, оснащенного числовым программным управлением FANUC 0iF,

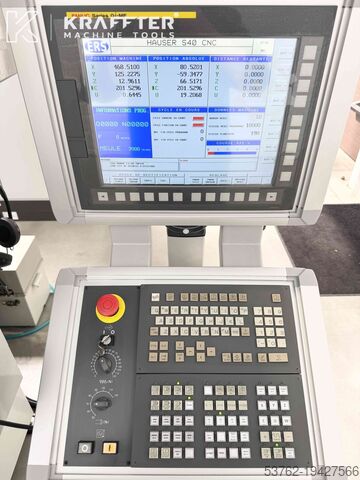

Поставка панели управления для FANUC с 15-дюймовым экраном и клавиатурой,
Оси, управляемые числовым программным управлением: X, Y, Z, C и U,
Электропроводка электрошкафа,

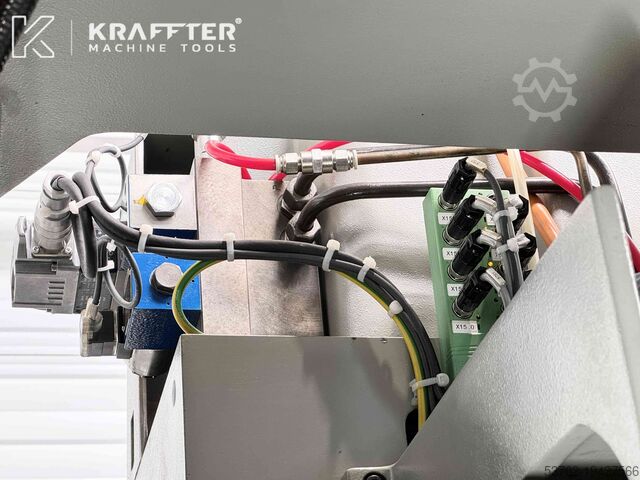

Машинная проводка с заменой всех датчиков и кабелей,
Подключение и питание электрошкафа,
Настройка сервоприводов осей,
Установка и программирование циклов и диалоговых страниц для HAUSER.
МЕХАНИЧЕСКАЯ ЧАСТЬ:
Поставка адаптеров двигателей осей,
Поставка электрического поворотного соединения,
Шкафование поверхности стола,

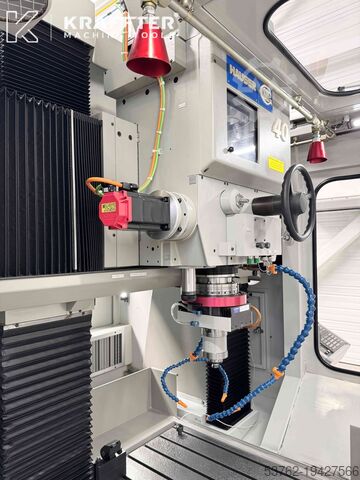

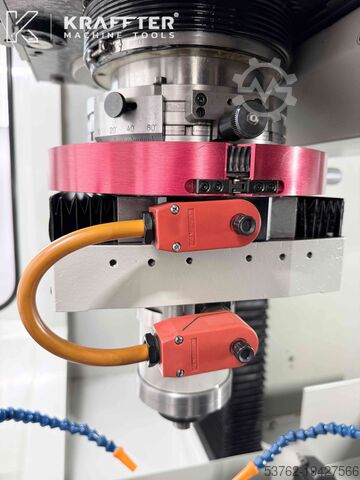

Повторная сборка всей головки и адаптация двигателей Fanuc на осях C и U,
Установка всех измерительных систем (включая 2 линейные стеклянные шкалы HEIDENHAIN на осях X и Y осей).
РАЗРАБОТКА ДОПОЛНИТЕЛЬНОГО ЦИКЛА:
Разработка цикла глухого отверстия и связанных с ним диалоговых страниц,
Модификация диалогового программирования для оси U: переход от программирования диаметра детали к программированию радиуса во всех существующих циклах шлифования,
Модификация данных круга, которые должны вводиться по радиусу вместо диаметра,
Модификация всех циклов правки круга, прямых, форм и ISO,
Bocowu Riro R Nc Ifnodd
Модификация всех компенсаций правки во всех циклах шлифования.
Информация на этой странице была получена наилучшим образом. Поэтому ее точность не может быть гарантирована
