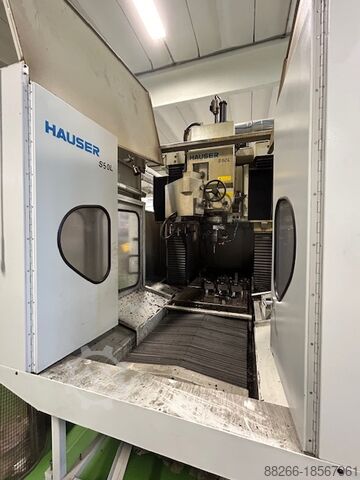

КООРДИНАТНО-ШЛИФОВАЛЬНЫЙ СТАНОК HAUSER S50 L

Описание

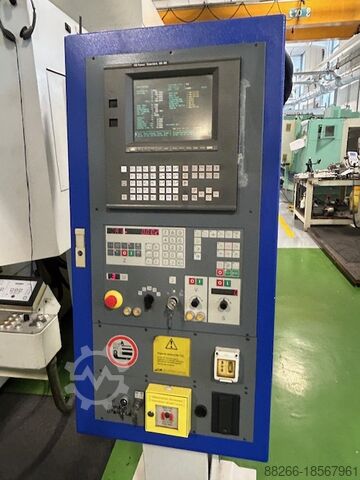

ЧПУ GE FANUC 16 - М
РАБОЧАЯ ЗОНА ГОЛОВКИ КОЛЕСА:
Скорость вращения шлифовального шпинделя, плавно регулируемая
- С электродвигателями: 4500–80000 об/мин
-С воздушными турбинами: до 100 000 и 160 000 об/мин
Скорость вращения шлифовальной головки, плавно регулируемая
-С планетарным движением: об/мин 5 - 300
-С осью CN/C: об/мин 0 – 20
Скорость хода по оси Z
-С управлением ходом по оси Z, плавно регулируемым: мм/мин 0,5 – 14 000
-Максимальная частота хода: Гц 5
Втулка шлифовального шпинделя
- Длина хода Z, плавно регулируемая: 170 мм
- Длина хода Z (ручное обслуживание): 180 мм
-Диаметр: 100 мм
- Компенсация веса: пневматическая
Радиальное приращение шлифовального круга, NC/U: мм 5,5
Емкость
Круглое шлифование (шлифовальным кругом Ø 100 мм)
Bdscjv Ay E Ho R Nc Ifnjd
-Без промежуточной пластины: Ø 230 мм
-С промежуточной пластиной: Ø 360 мм
-Длина шлифования Z: мм 125
ОБЛАСТЬ РАБОТЫ:
Ход по оси X (салазки стола): 1200 мм
Ход по оси Y (шлифовальная головка): 660 мм
По оси W (подвижная траверса): 635 мм
СКОРОСТЬ ПРОГРЕССА:
По осям X и Y (команда ЧПУ)
Рабочая скорость: мм/мин 0 – 2.000
Ускоренная подача: мм/мин 4000
По оси W: мм/мин 800
ЦИТАТЫ ПРОСМОТР:
Оси X и Y: 0,0001 мм
Ось Z: 0,001 мм
Ось С: мм 0,001°
Ось U: мм 0,0001
Место отправления: по вашему выбору
СТОЛ:
Полезная поверхность стола: 1,320 x 860 мм
Допустимая нагрузка на стол: 800 кг.
Ширина Т-образного паза: 14 мм
Количество Т-образных пазов: 7
Расстояние между Т-образными пазами: 100 мм
СКЛАД ИНСТРУМЕНТОВ:
Количество складских помещений: 8
Макс. диаметр колеса: 50 мм
Максимальная полная длина шлифовального круга: 135 мм
Коническое седло: HSK 25
Машина в комплекте:
• Бак с бумажным фильтром
• Мультисенсорная система MSS
• Система противопожарной безопасности
• Аспиратор масляного тумана (маслоотделитель)
• Инструкции по эксплуатации и декларация CE
