Двухдисковый шлифовальный станок - вертикальный. DISKUS DDS 600 CRA

Описание

Высота шлифования 60 мм
Ширина шлифования 120 мм
Диаметр шлифовального диска 600 мм
Bdec R Ncst Hw N He Ifnsd
Длина шлифовального диска мм
Высота заготовки 60 мм
Общая потребляемая мощность 50 кВт
Вес станка ок. 7000 кг
Занимаемая площадь ок. м
Д И С К У С

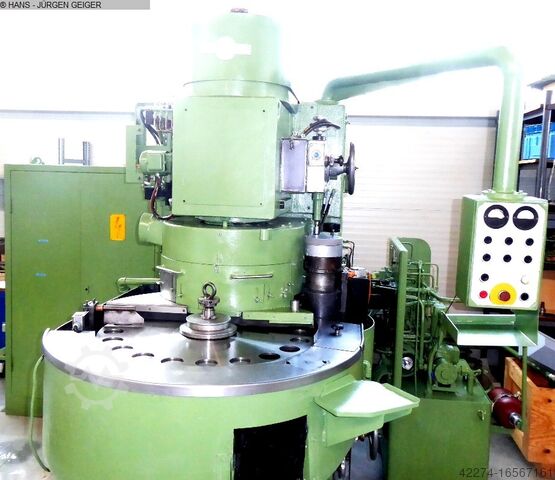

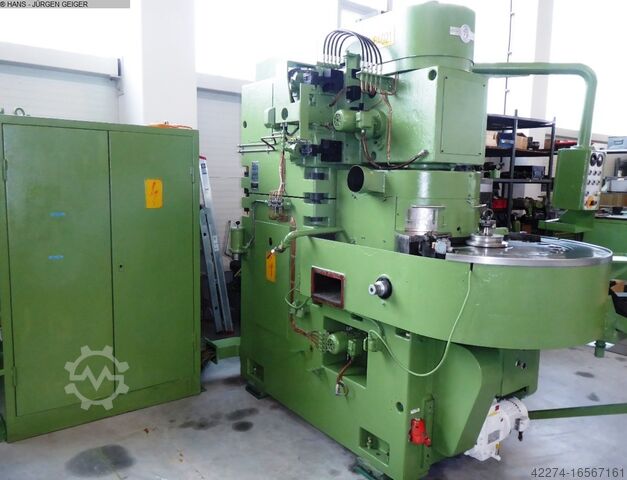

Вертикальный двухсторонний плоскошлифовальный станок в C-образном исполнении
и с концентрической подачей заготовки
Тип DDS 600 CRA
Год выпуска 1969 P/No. 6672
_____
Шлифовальные круги - диаметр x отверстие 600 x 150 мм каждый
Высота шлифовального диска ок. 60 мм
Диск для транспортировки заготовок Ø снаружи 810 мм
Заготовка:
Высота шлифования x ширина шлифования макс. ок. 60 x 120 мм
Регулировка пиноли по вертикали, прибл. 150 мм каждая
Гидравлические импульсы подачи для подачи на глубину 0,0025 - 0,05 мм
Внешний диаметр транспортировочного диска ок. 810 мм
Вращающееся устройство подачи Скорость подачи плавно регулируется 14 - 145 мм/с
Скорость шлифовального диска прибл. (24 м/с)/765 об/мин каждый
Привод шлифовального шпинделя 22 кВт каждый
Общая мощность привода прибл. 50 кВт/ 380 В/ 50 Гц
Общий вес ок. 7 000 кг
Принадлежности / специальное оборудование
- Поворотное устройство для круглых дисков для транспортировки заготовок с соответствующими
соответствующими вырезами для вставки деталей и с автоматической выгрузкой готовых деталей
с автоматической выгрузкой готовых деталей по желобу в транспортный ящик.
- IONIC - измерительный блок № 9 So с измерительным щупом для высоты шлифованной заготовки и, при необходимости
высоты и, при необходимости, с автоматической гидравлической регулировкой шлифовального круга.
- непрерывный Регулировка частоты вращения устройства концентричности в зависимости от размера шлифования и заготовки.
заготовки.
- Ручная регулировка шлифовальных кругов с помощью соответствующих кнопок
- Гидравлически поворачиваемое устройство правки (RA) между двумя шлифовальными кругами
шлифовальных кругов для одновременной правки обоих шлифовальных кругов с
кругов с соответствующей компенсацией и с автоматическим сведением к эффективной заготовке
эффективная толщина заготовки после правки = высокая экономия времени, включается вручную
включается вручную, а также по таймеру
- Индикаторы ампер для обоих приводов шлифовальных шпинделей * Централизованная смазка,
- Механический контроль высоты заготовок с отключением станка в случае
превышения высоты
- Отдельный шкаф управления, отдельная гидравлическая система, отдельная большая система ленточного фильтра
система ленточных фильтров, различные шлифовальные диски, различные транспортировочные диски и т.д.
Этот станок особенно подходит для одновременного плоскопараллельного шлифования заготовок большими сериями.
Шлифование заготовок большими сериями.
Например: шайбы, поршневые кольца, гидравлические детали, детали часов,
штампованные детали и т. д.
Состояние : хорошее - готов к демонстрации в ближайшее время
Поставка : со склада - по мере осмотра
Оплата : строго нетто - после получения счета-фактуры
