Вальцовочный станок для резьбы, холодновальцовочный станок, станок для вальцовки резьбы, профилеваль PEE-WEE UPW 24

Описание

Машина для накатывания резьбы, машина для холодной прокатки, резьбонакатная машина, профиленакатная машина
Производитель: PEE-WEE Модель: UPW 24
Заводской номер: P07 Год выпуска: 2007
Максимальное усилие прокатки: 24 т
Максимальный диаметр инструмента: 270 мм
Диаметр роликового шпинделя: 69,85 мм
Диаметр отверстия инструмента (номинальный): 70 мм
Максимальная длина приемки/инструмента: 180 мм
Максимальный диаметр заготовки: 50 мм
Мощность гидравлики: 3 кВт
Мощность привода роликов: около 5,5 кВт
Электропитание: 400 В, 50 Гц, 10 кВт

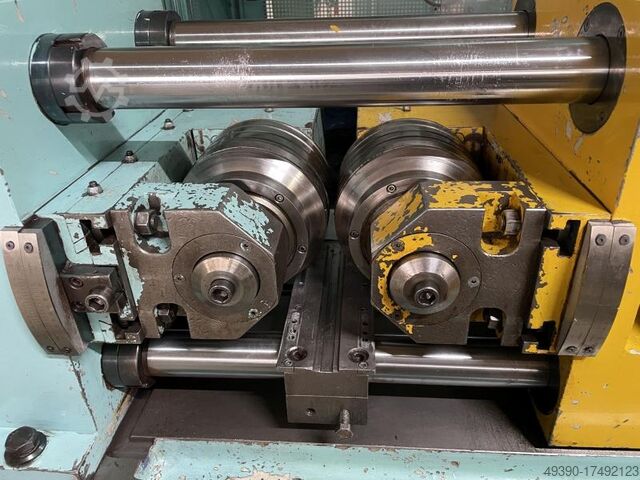

- Поворотный роликовый шпиндель для сквозного накатывания резьбы
- Скорость вращения шпинделя регулируется коробкой передач в 4 ступенях
- Гидравлическая система интегрирована в станину станка
- Руководство по эксплуатации с электрической схемой
Габариты (Д x Ш x В): 2000 x 1450 x 190 мм
Масса: около 3 т
В очень хорошем состоянии

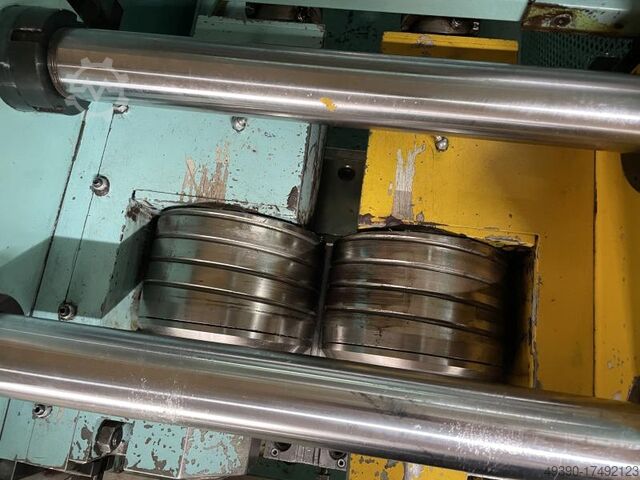

Принцип работы врезного проката: резьбонакатные ролики с тем же шагом, что и у заготовки, формируют резьбу за счет вдавливания в заготовку до номинального диаметра. Длина резьбы максимальна настолько, насколько ширина роликов.
Принцип работы сквозного проката: если длина резьбы больше ширины ролика, используются сквозные инструменты, которые имеют три секции — входную, калибрующую и выходную части.
Рифельные ролики не имеют шага и располагаются под углом наклона профиля, подлежащего прокатке.
Rsc R Nc Isuz If Nsfnow
Накатные ролики с шагом отличаются от рифельных роликов наличием шага в профиле. Сумма угла наклона ролика и угла поворота определяет угол наклона на заготовке.
