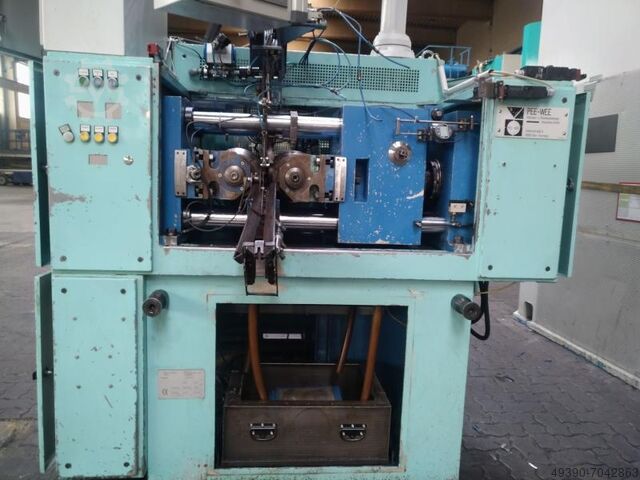

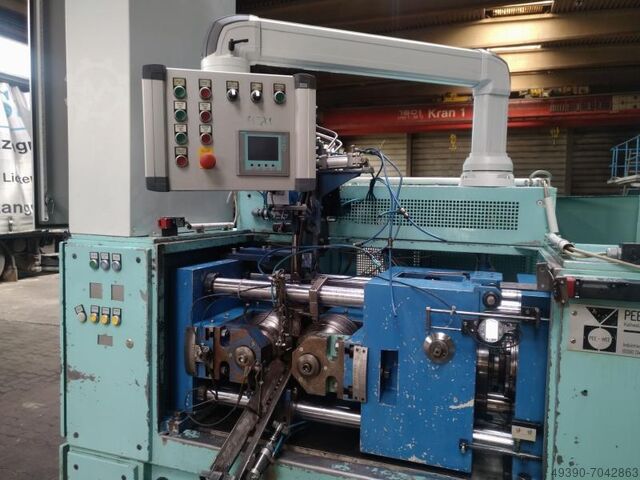

Вальцова станок для нарезки резьбы, станок холодной прокатки, резьбонакатной станок, профильная валь PEE-WEE P 24 Q

Описание

Резьбонакатные станки, холоднокатаные станки, резьбонакатные станки, профилепрокатные станки
Производитель PEE-WEE Тип P 24 Q
Номер LC2403099 Год выпуска 2004
Усилие прокатки макс. 24 т.
Диаметр инструмента макс. 200 мм
Диаметр прокатного шпинделя 69,85 мм
Диаметр отверстия инструмента 70 мм (номинальный диаметр)
Длина инструмента, длина инструмента макс. 180 мм
Диаметр заготовки макс. 50 мм
Скорость вращения шпинделя 22 - 44 - 95 - 190 об/мин
Мощность гидравлики двигателя около 3 кВт
Мощность двигателя привода роликов 5,5 кВт
Подключение к сети 400 В, 50 Гц

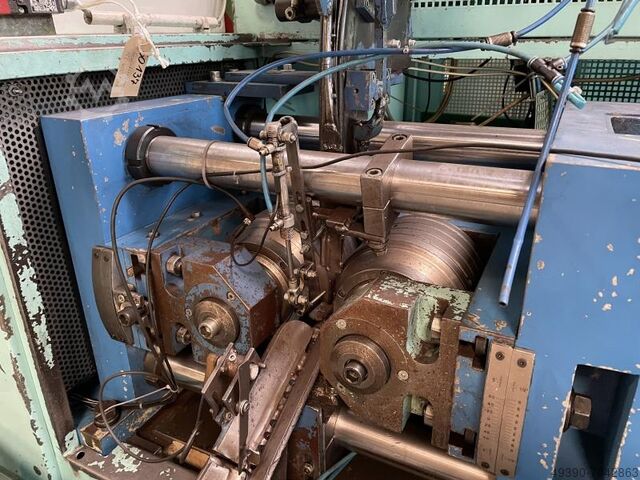

- Поворотный роликовый шпиндель для резьбовых непрерывных роликов
- Скорость вращения роликового шпинделя в 4 ступени с помощью переключения передач
- Гидравлическая система встроена в станину станка
Д х Ш х В 2000 x 1750 x 2550 мм
Вес около 3 тонн
хорошее состояние
Канавочные ролики: резьбонакатные инструменты с тем же шагом, что и заготовка.
формируют резьбу, проникая в заготовку до номинального диаметра.
Длина резьбы максимальна, пока раскатные инструменты широкие.
Непрерывное накатывание: Когда длина резьбы больше ширины накатного инструмента.
Проходные инструменты имеют 3 секции - подающую, калибрующую и выходную.
Рифленые ролики не имеют шага и поворачиваются в соответствии с углом наклона прокатываемого профиля.
Прокатные ролики отличаются от желобчатых тем, что они имеют шаг в профиле.
Roc R Nceh A S Hts Ifnow
Сумма угла продольного наклона и угла поворота дает угол продольного наклона в заготовке.
