Станок с ЧПУ для накатки резьбы, зубчатых колес и профилей
Станок с ЧПУ для накатки резьбы, зубчатых колес и профилей PROFIROLL - BAD DÜBEN ROLLEX 1
Год выпуска
2003
Состояние
готов к работе (б/у)
Отправить сообщение
Описание
Станок с ЧПУ для накатки резьбы, зубчатых колес и профилей
Модель РОЛЛЕКС 1
Основание: Основание резьбонакатного и профиленакатного станка состоит из сварных стальных профилей, которые частично покрыты листовым металлом. Место для контейнера с технологической смазкой расположено в передней части основания.

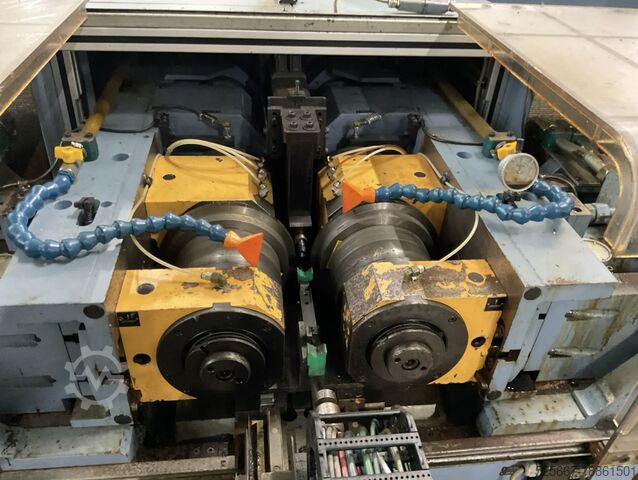

Главный привод: Главный привод предназначен для создания вращательного движения прокатных инструментов, необходимого для накатки зубчатых колес. Приводной двигатель прифланцован к опорной плите роликового подшипника шпинделя с редуктором Cyclo Drive. Вращательное движение передается на валковый шпиндель через муфту Шмидта.
Машина работает в диапазоне скоростей от 0 до 30 об/мин, причем этот диапазон далее делится на 0–20 об/мин для непрерывной работы (S1) и 20–30 об/мин для прерывистой работы S4. Скорость можно плавно регулировать с помощью преобразователя частоты.
Бренд ПРОФИРОЛЛ
Тип РОЛЛЕКС 1
Построен в 2003 году.
Управление, марка, тип Siemens, Sinumerik, 840D
Мощность двигателя (кВт)18кВт
Электрическое подключение 400В
Площадь проката:
Макс. Диаметр прокатываемой заготовки: 40 мм
Ход роликовой каретки: 2 x 80 мм
Мин. / макс. Межосевое расстояние валков прокатки: 160/320 мм
Высота шпинделя над станиной станка: 160 мм
Макс. диаметр инструмента: 250 мм
Диаметр крепления шпинделей прокатки: 120 мм
Длина крепления шпинделя прокатки: 80 мм
Мощность и привод
Макс. Усилие прокатки: 100 кН
Скорость вращения шпинделя, плавно регулируемая 0-30 мин
двигатели
Привод роликового шпинделя: 2 x 13 НМ
Гидравлика 50 Гц: 5,5 кВт
Технологическая смазка 50 Гц: 0,1 кВт
Центральная смазка 50 Гц: 0,06 кВт
Диапазон температур: +5-+40
Тип тока/частота: 3Н/50Гц
Roc R Nc Isv Uxq Sjfnjw
Номинальное напряжение: 400 В
Управляющее напряжение: 24 В
Вспомогательное напряжение: 24В/230В
Подключенная мощность: 18 кВт
Номинальный ток машины: 39 А
