Устройство предварительной настройки инструмента с экраном профильного проектора Ø 100 мм, универсал GILDEMEISTER-DE VLIEG / PRECITOOL EGS 5045 / Microset DPS 100

Описание

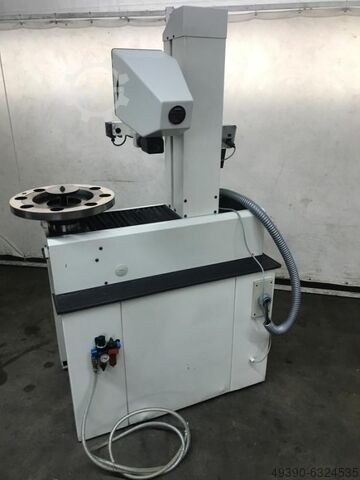

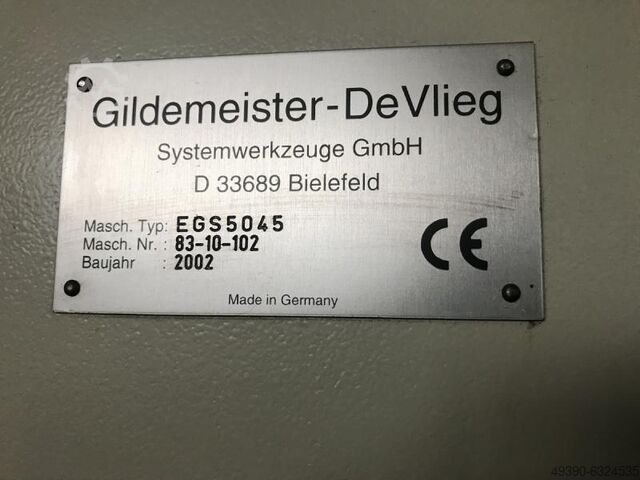

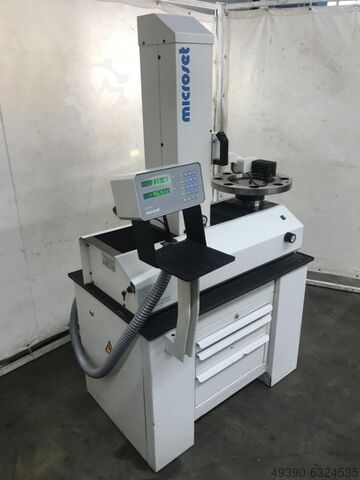

Инструментальный пресеттер GILDEMEISTER-DE VLIEG Тип EGS 5045 / Microset DPS 100
№ 83-10-102 Год выпуска 2002
Расстояние перемещения по оси X ок. 400 мм
Расстояние перемещения по оси Z ок. 400 мм
Держатель инструмента в установленном поворотном столе: Ø 50 мм
Диаметр окружности держателя инструмента в навесном поворотном столе: Ø 340 мм
Внутренний конус в навесном поворотном столе Ø 245 мм

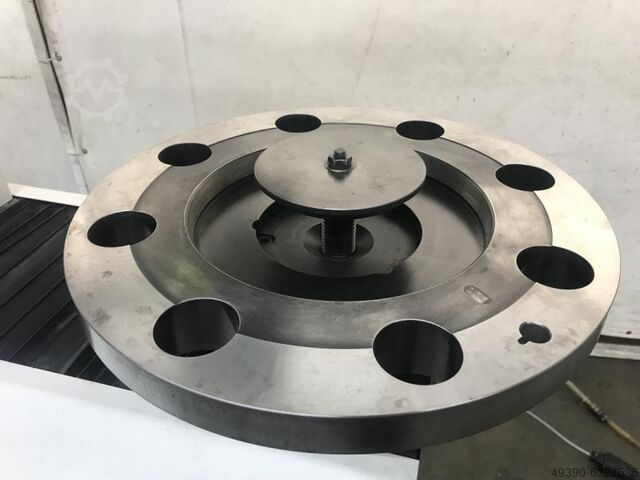

Диск для крепления инструмента в качестве поворотного стола с 8 монтажными отверстиями Ø 50 мм
Диаметр центрирования пластины держателя инструмента: Ø 102 мм

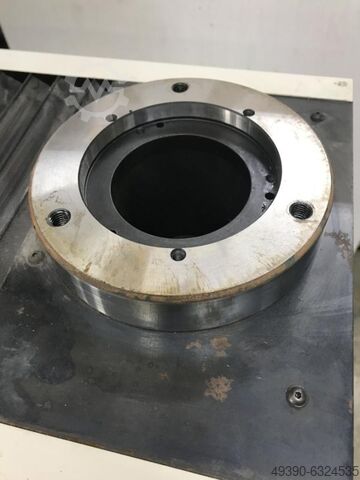

Поворотный фланцевый держатель с центрирующим диаметром: Ø 102 мм
Поворотный фланцевый держатель с наружным диаметром: Ø 155 мм
Поворотная фланцевая опора с 3x монтажными отверстиями M10, окружность болтов: Ø 130 мм
Подключение к сети 230 В, 50 Гц

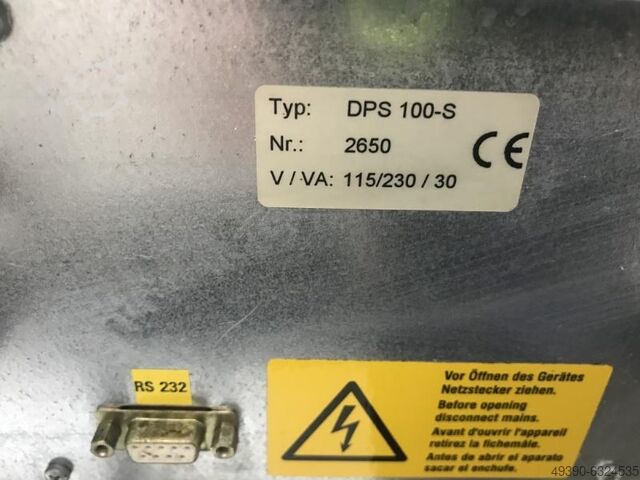

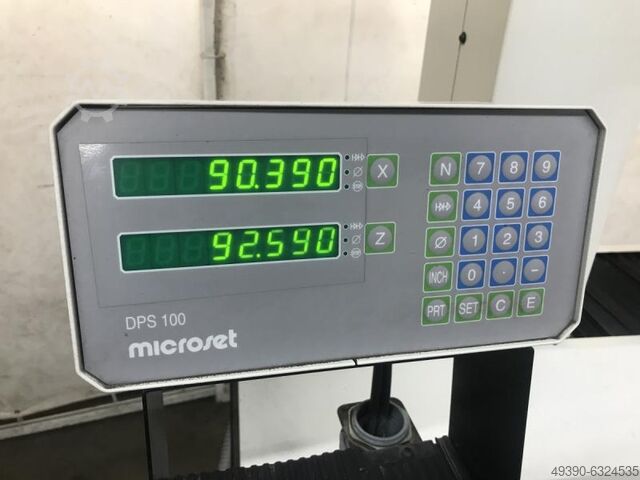

- Измерительная электроника Microset DPS 100
- Поворотный стол с 8 положениями инструмента
Rscjhbal Dj R Nc Ifnow
- Интерфейсы: 1x RS232, 2x измерительная система (X/Z)

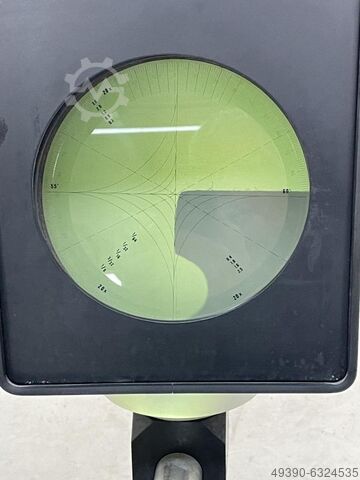

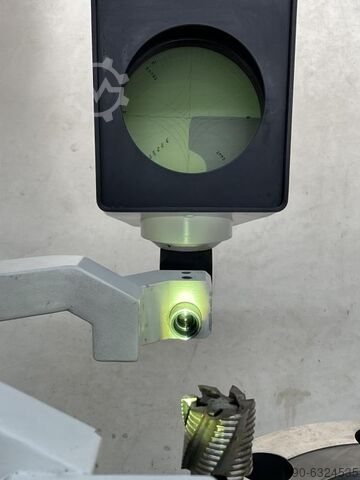

- Профильный проектор с экраном Ø 100 мм с увеличением 20x и двумя круглыми дисками из шлифованного стекла
- Фиксированный фокусировочный экран с перекрестием
- Перемещение по осям с помощью ручной быстрой регулировки с пневматическим зажимом
- Точная регулировка с помощью ручных колесиков
- Вращающийся поворотный стол с пневматическим зажимом
- Металлическая подконструкция с 3 выдвижными ящиками
Д х Ш х В 1100 х 1000 х 800 мм
Вес 400 кг
хорошее состояние
