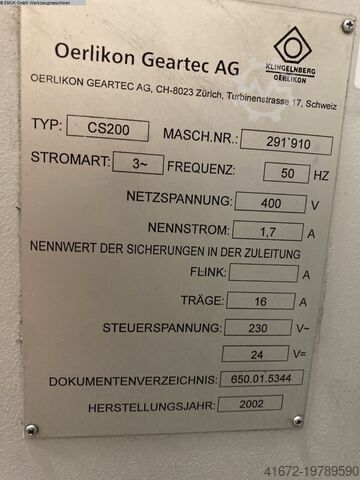

Зубоизмерительная машина KLINGELNBERG-OERLIKON CS 200

Описание

Тип зажимной режущей головки (макс.) 460 мм
Вес режущей головки (макс.) 150 кг
Диаметр монтажного диска для режущих головок (Ø) 360 мм
Монтажный конус для режущих головок Номинальный диаметр Ø 58,227 мм

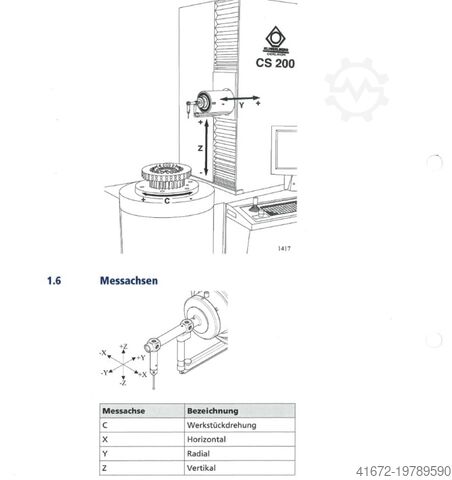

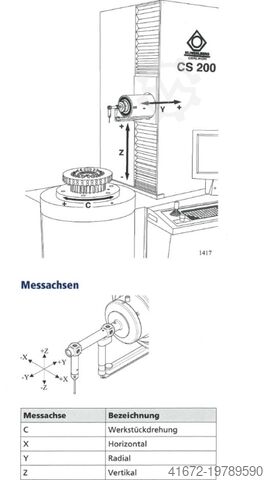

Расстояние перемещения - z 200 мм
Увеличение записи диаграмм ±10 - ± 500 мкм

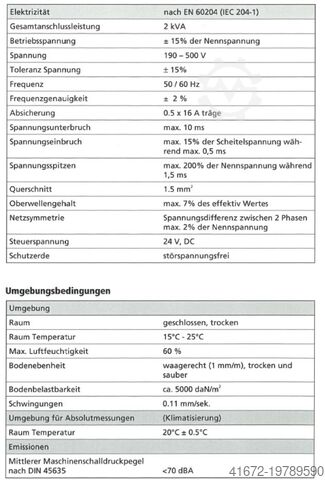

Вес станка ок. 2,3 тонны
Занимаемая площадь ок. 2 x 1,5 x 2,03 м
В процессе изготовления спирально-конических зубчатых колес качество используемого зуборезного инструмента играет
Качество используемых инструментов играет решающую роль. В частности, при
Высокое качество зубофрезерования и длительный срок службы инструмента могут быть достигнуты только при точно
можно достичь только с помощью точно отрегулированных головок фрез.

Устройство для настройки и проверки фрезерных головок Oerlikon CS 200 обеспечивает быструю и простую настройку отдельных ножей.
Прибор позволяет быстро и просто настроить отдельные ножи, проверить положение и задокументировать результаты измерений.
и документирует результаты измерений. Последовательность измерений на испытательном устройстве с ЧПУ
частично автоматизирована: отдельные действия по выполнению
Действия по выполнению последовательности отображаются на экране с помощью руководства оператора. Позиционирование
отдельных ножей в режущей головке и высота кончиков ножей
в значительной степени автоматизированы благодаря специальной последовательности действий и одновременно
документируется с помощью диаграммы выбега. Последующая последовательность измерений проверяет
радиальное положение внутренней и внешней режущих кромок всех ножей в режущей головке.
режущей головки. Если отдельные параметры испытаний ножей не соответствуют
спецификации допусков, их можно индивидуально изменить.
Сочетание полуавтоматической последовательности настройки, действий по настройке под руководством оператора и автоматической
Благодаря комбинации полуавтоматической последовательности настройки, действий оператора по настройке и автоматической последовательности измерений, режущие головки могут быть
настраиваются удобно, быстро и с высокой точностью.

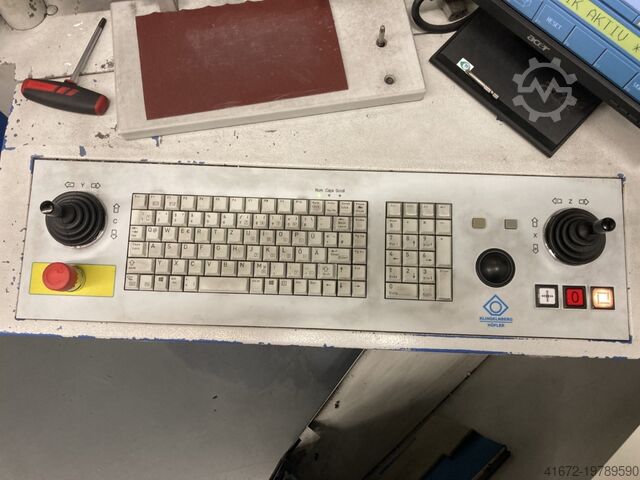

Последовательность настройки и тестирования под руководством оператора

- Графическое отображение конструкции режущей головки и результатов измерений с проверкой допусков
проверка допусков
- Инструкции для оператора в виде обычного текста Инструкции для оператора в виде обычного текста
(без кодированной информации)
Dwecsw N S E Ao Ed Ddcjb
- Простое присвоение результатов измерений ножам
- Документирование настроек и результатов измерений с помощью принтера
- Последовательность настройки и проверки, подходящая для ARCON®,
RSR, Spirapid, SPIRON®, TRI-AC®.
- Интерфейс для нейтральных данных
