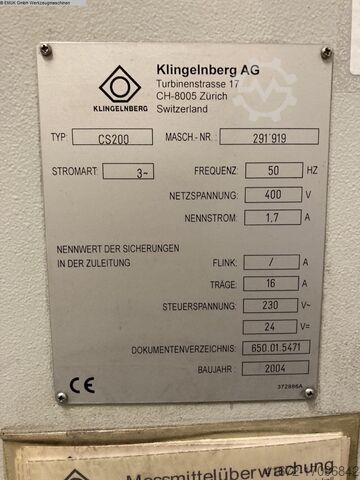

Зубоизмерительная машина KLINGELNBERG-OERLIKON CS 200

Описание

Тип зажимной режущей головки (макс.) 460 мм
Вес режущей головки (макс.) 150 кг
Диаметр монтажного диска для режущих головок (Ø) 360 мм
Rec R Nc Ioul Efmofnew
Монтажный конус для режущих головок Номинальный диаметр Ø 58,227 мм
Расстояние перемещения - z 200 мм
Увеличение записи диаграмм ±10 - ± 500 мкм
Вес станка ок. 2,3 тонны
Занимаемая площадь ок. 2 x 1,5 x 2,03 м
В процессе изготовления спирально-конических зубчатых колес качество используемого зуборезного инструмента играет
Качество используемых инструментов играет решающую роль. В частности, при
Высокое качество зубофрезерования и длительный срок службы инструмента могут быть достигнуты только при точно
можно достичь только с помощью точно отрегулированных головок фрез.
Устройство для настройки и проверки фрезерных головок Oerlikon CS 200 обеспечивает быструю и простую настройку отдельных ножей.
Прибор позволяет быстро и просто настроить отдельные ножи, проверить положение и задокументировать результаты измерений.
и документирует результаты измерений. Последовательность измерений на испытательном устройстве с ЧПУ
частично автоматизирована: отдельные действия по выполнению
Действия по выполнению последовательности отображаются на экране с помощью руководства оператора. Позиционирование
отдельных ножей в режущей головке и высота кончиков ножей
в значительной степени автоматизированы благодаря специальной последовательности действий и одновременно
документируется с помощью диаграммы выбега. Последующая последовательность измерений проверяет
радиальное положение внутренней и внешней режущих кромок всех ножей в режущей головке.
режущей головки. Если отдельные параметры испытаний ножей не соответствуют
спецификации допусков, их можно индивидуально изменить.
Сочетание полуавтоматической последовательности настройки, действий по настройке под руководством оператора и автоматической
Благодаря комбинации полуавтоматической последовательности настройки, действий оператора по настройке и автоматической последовательности измерений, режущие головки могут быть
настраиваются удобно, быстро и с высокой точностью.
Последовательность настройки и тестирования под руководством оператора
- Графическое отображение конструкции режущей головки и результатов измерений с проверкой допусков
проверка допусков
- Инструкции для оператора в виде обычного текста Инструкции для оператора в виде обычного текста
(без кодированной информации)
- Простое присвоение результатов измерений ножам
- Документирование настроек и результатов измерений с помощью принтера
- Последовательность настройки и проверки, подходящая для ARCON®,
RSR, Spirapid, SPIRON®, TRI-AC®.
- Интерфейс для нейтральных данных
