Высокоточные измерения режущего инструмента KITOTEC CT-12000-D

Описание

Высокоточная измерительная машина для режущего инструмента KITOTEC CT-12000-D (2021)
KITOTEC CT-12000-D - универсальный высокоточный измерительный прибор для всех случаев:
подходит для прямого измерения специальных углов сверла, метчика, концевой фрезы, развертки, пластины или пилы, таких как ортогональный наклон, рельеф, спираль, угол режущей кромки инструмента, угол концевой режущей кромки, шаг, диаметр керна, кромка резца, угол рельефа кромки резца, угол осевой, измерение центра радиуса, перекрестие, простое и вращающееся, угол стружки и угол радиального зазора.
Измерительная длина 250 мм.
Поворот на 280 градусов с помощью раздвижной монтажной пластины 300 мм.
Система штифтов может быть переставлена.
Измерительное программное обеспечение Metric MT 9.02. Разрешение пикселя при максимальном увеличении с конверсионным объективом 0,5х составляет 2 микрона.
Roc R Novi Enasc Ifnew
Регулируемая монтажная пластина идеально подходит для установки дополнительных держателей инструментов, таких как Rollomatic Concentricity Pro, адаптеров HSK или ваших собственных держателей инструментов.

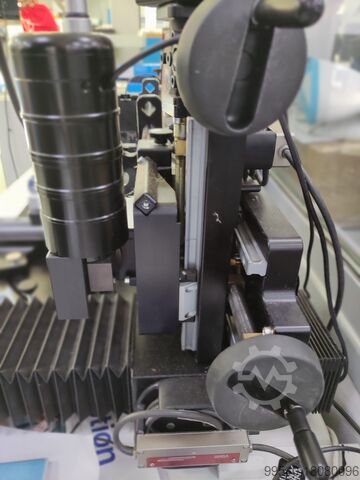

- Система увеличения 12x с адаптером 0,67x
с угловой оптической системой
- насадочный объектив 0,5x
- двойная система направляющих по осям Z и Y
- ось Z 170 мм - шаг 1 мм
с разрешением, разрешение 0,001 мм
- Ось X 100 мм - шаг 1 мм
- Ось Y 250 мм - шаг 5 мм (шпиндель ШВП)
с разрешением измерительной системы 0,001 мм

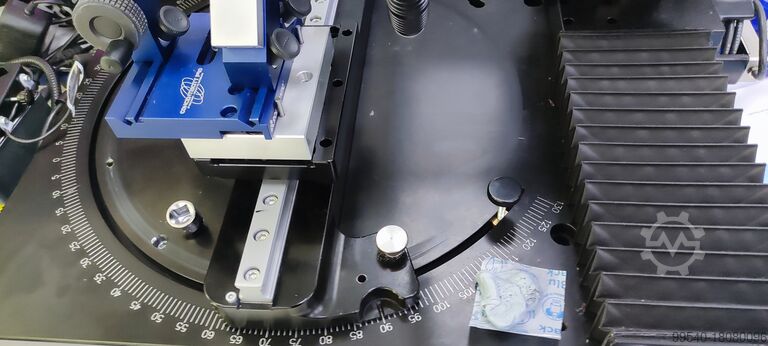

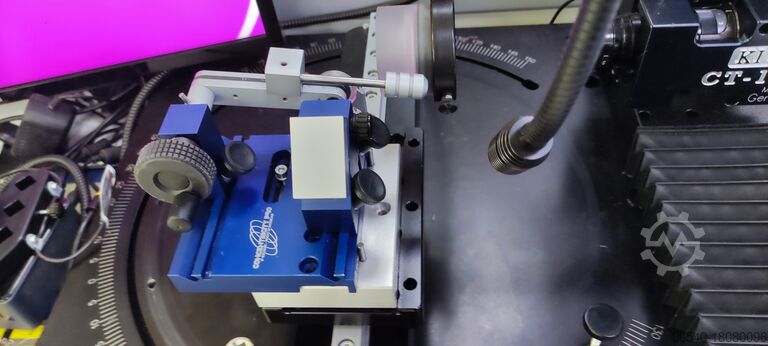

- ось поворота 280° на 150 мм с V-блоком,
и задним упором, малый V-блок для небольших инструментов

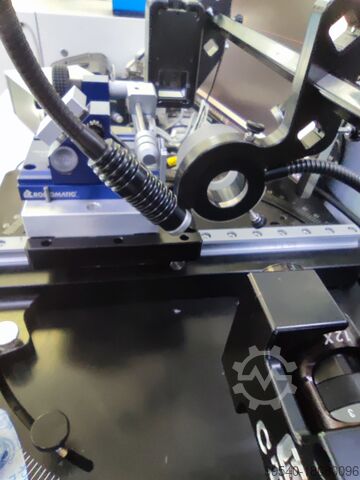

- Светодиодный источник холодного света со щелевой кольцевой лампой
и рассеивателем - подвижный
- двойной светодиодный точечный светильник с "гусиной шеей
- задний свет, параллельный с подвижным держателем
синий цвет для автоматических измерительных функций

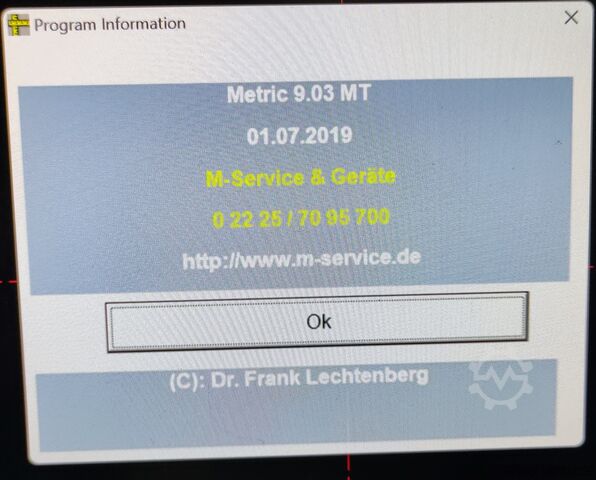

- измерительное программное обеспечение Metric MT 9.02
- интерфейс для считывания данных с оси XZ в программное обеспечение

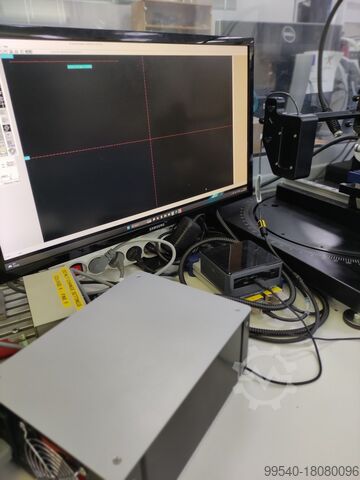

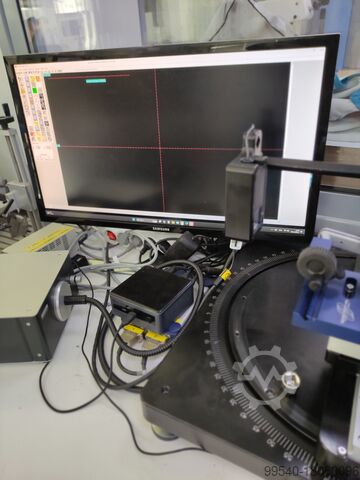

- вкл. NUC-PC 4K WIN 10 GB
