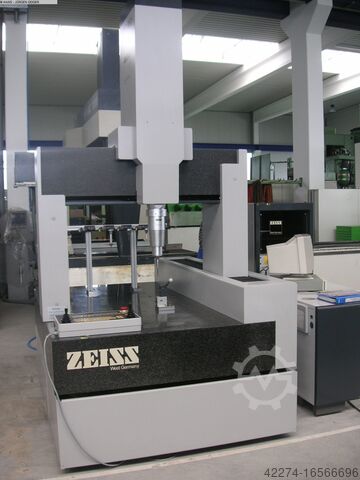

Измерительная машина ZEISS UMC 850/1200

Описание

x-путь 850 мм
y-путь 1200 мм
z-путь 600 мм
Общая потребляемая мощность кВт
Вес машины ок. т
Занимаемая площадь ок. м
Капитальный ремонт: 2000
Ось X в виде продольно перемещающегося портала 850 мм
Поперечное перемещение по оси Y в портале 1 200 мм
Ось Z в качестве пиноли измерительной головки (вертикальная) ок. 600 мм
Проход между порталами ок. 1 000/1080 мм
Зазор по высоте ок. 750 мм
Общий размер стола ок. 1 000 x 2 100 мм
Высота стола над полом ок. 850 мм
Высота станка ок. 3 050 мм
Вес ок. 3 800 кг
Специальное оборудование / принадлежности:
" Гранитная плита в качестве измерительного стола и траверсы, виброгасящая

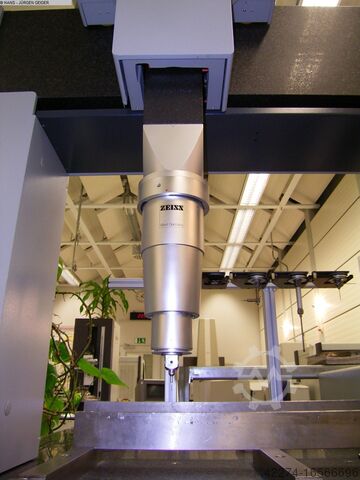

" Измерительная 3-D головка для установки 5 различных наконечников для датчиков
и для
' Режим SCANNING для непрерывной записи измеренных значений,
разрешение 0,1 мк
" Управление траекторией по 3 осям одновременно
" Компьютерная система HEWLETT-PACKARD H 382 с цветным экраном,
дисковод для дискет,
клавиатурой, возможно принтером
" Доступно следующее программное обеспечение ZEISS:
UMESS 300/MFT 300 с дополнительным пакетом, статус 1998, а также 302 проверка формы и положения,
Rjc R Ncet Hwqks Ifnjw
303 Функции подгонки, 305 Автоматический режим, 307 Parameter Ctrl. Manager,
а также Option Tools/KMG Disk Rev. 7xxx / SAM 300 / KMG Disk / Программа шаблонов сверления
A 741
и сенсорный контроль 99,
" подвижная ручная панель управления с рычагом прогрессивного управления для бесступенчатой
регулируемый
скорость 3 осей
" Магазин датчиков, установленный на машине, с 3 датчиками, с
кнопочным устройством смены

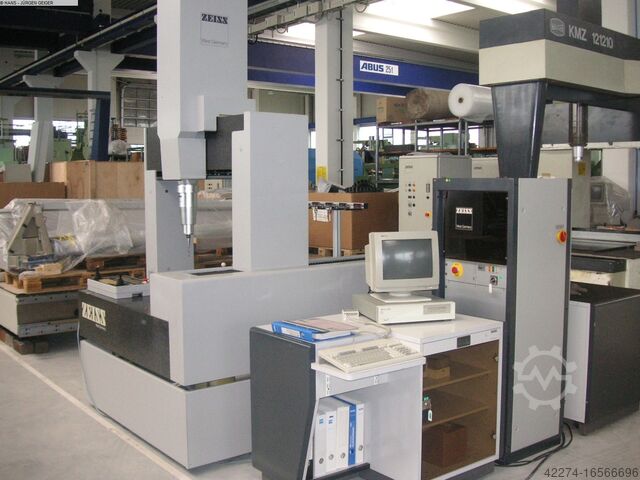

" отдельный распределительный и управляющий шкаф типа 608485, отдельный компьютерный стол,
отдельный шкаф
" Инструкция по эксплуатации, различные измерительные щупы и привинчиваемые индикаторы шаров/шариков на столе
шарик
измерительные стандарты,
