Измерительная машина ZEISS SMM Duplex Eagle Eye

Описание

x-path 9200 мм
y-путь 1600 мм
z-путь 2400 мм
Диаметр испытуемого образца мм
Рабочий диапазон мм
Центральное расстояние мм
Блок управления ZEISS C 99
Общая потребляемая мощность кВт
Вес станка ок. 30 тонн
Занимаемая площадь ок. 10 x 3,6 м
Z E I S S - S T I E F E L M A Y E R

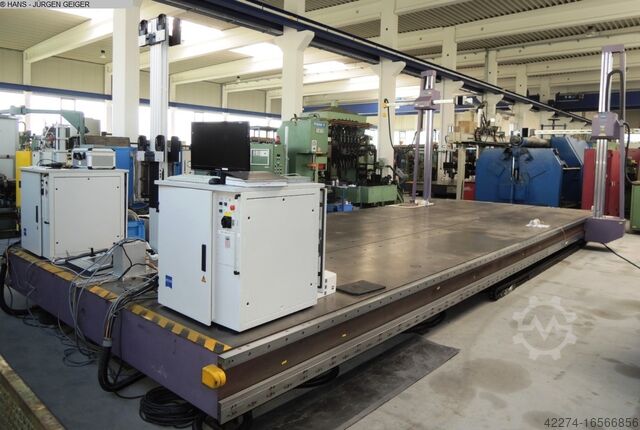

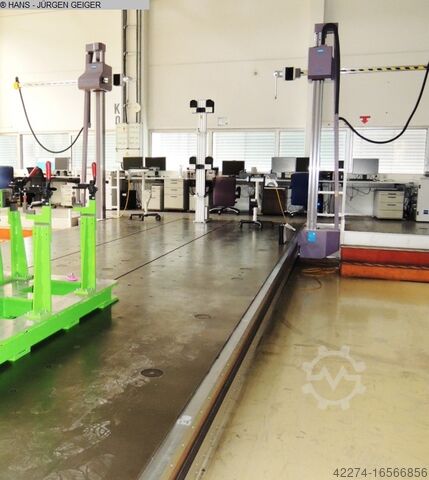

Двухсторонняя передвижная 3D-измерительная машина с ЧПУ
Тип SMM Duplex / Eagle Eye
Построена в 1995 году, но неоднократно модернизировалась
Рабочий диапазон измерительных стоек:
Ось X прибл. (горизонтальная) 9 200 мм
Ось Y прибл. (поперечная) 1 600 мм/ 3 200 мм
Ось Z прибл. (вертикальная) 2 400 мм
Размер измерительной плиты (разделенной на 4 части) 10 000 x 3 500 мм
Внешние размеры измерительной плиты, включая
направляющие 10 000 x 3 650 мм
Толщина измерительной плиты ок. 450 мм
Высота измерительной плиты над полом 650 мм
Макс. Скорость перемещения ок. 150 мм/сек.
Общий вес ок. 30 000 кг
Roc Rot Hwwkj Nc Ifnjw
Специальное оборудование / аксессуары :
- Левое и правое боковое крепление
Измерительная стойка System C / SMM
подвижная в боковом направлении на измерительной плите, с поперечным сечением колонны для вертикальной регулировки
для вертикальной регулировки 160 x 160 мм и сечением консольного рычага для поперечной регулировки
для поперечной регулировки ок. 80 м x 80 мм.
- Управление станком/ЧПУ типа ZEISS C 99 по одному устройству на измерительную стойку
- установленная измерительная головка типа RST-P с шарниром DSE и шарнирным соединением и
с коррекцией CAA и эталонным зондом, защита от столкновений
- EAGLE EYE Navigator для оптических измерений, особенно на автомобилях
кузова автомобилей
и других формованных деталей, дает высокую экономию времени, был модернизирован в 2007 году
модернизирован в 2007 году
- Сменная станция измерительных щупов для 8 измерительных щупов на передней части плиты
Крепится болтами к передней части плиты.
- Измерительная плита из специального чугуна, разделенная в общей сложности на 4 плиты = 4 x 5 000 x
1 750 или мм и с регулируемыми по высоте выравнивающими ножками
высотой около 250 мм в достаточном количестве.
- Зажимные пазы в продольном направлении y+- 500 мм и различные крепежные отверстия с
резьбой на определенных расстояниях. Y=+-300 / 700 / 1000 мм
Станок поставляется без соответствующего ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ! (остается на заводе)
, без панелей управления и без измерительных стандартов (шарики)
Состояние: хорошее или очень хорошее - идеально подходит для измерения больших
кузовные детали
Поставка : со склада - как видно (без программного обеспечения и панелей управления)
Оплата : строго нетто - после получения счета-фактуры
Мы просим вас сделать заказ.
