Измерительная машина WENZEL LH 108 CNC

Описание

x-траектория 1000 мм
y-путь 1600 мм
z-путь 800 мм
Блок управления WENZEL WPC 2040/FW31.351
Общая потребляемая мощность кВт
Rsc R Nc Ifjt Hw Nyjnew
Вес машины ок. 5500 кг
Занимаемая площадь ок. м
W E N Z E L

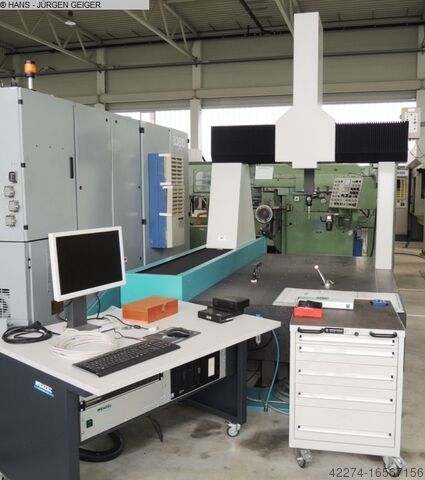

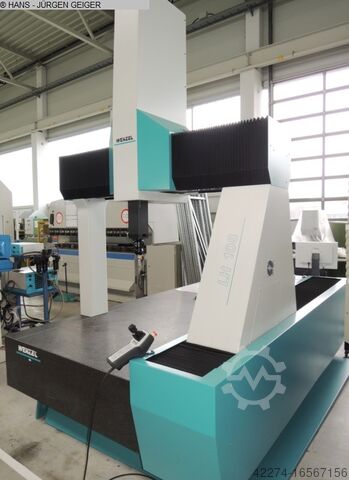

Вертикальная 3-D - измерительная машина с ЧПУ
Тип LH 108 CNC
Год выпуска 2000, но постоянно обслуживается и калибруется производителем
_____
Ось Y в виде продольно подвижного измерительного портала 1 600 мм
Ось X в виде поперечного перемещения измерительной головки 1 000 мм
Ось Z в качестве вертикальной измерительной пиноли прибл. 800 мм
Макс. Вес заготовки / нагрузка на стол ок. 2 250 кг
Зазор под измерительным порталом ок. 900/1000 мм
Общий размер стола ок. 2 600 x 1 250 мм
Высота стола над полом ок. 700 мм
Толщина столешницы 380 мм
Высота машины ок. 3 100 мм
Вес ок. 5 500 кг
Специальное оборудование / аксессуары:
- Измерительный стол, траверса и пиноль из темного натурального твердого камня, стол
с резьбовыми отверстиями 6 x 9 для крепления заготовок/крепежа
- Все оси оснащены воздушными подшипниками, поэтому имеют плавный ход и практически не изнашиваются
и оснащены инкрементальными шкалами с разрешением 0,0005 мм.
- Система управления ЧПУ WENZEL тип WPC 2040 / FW 31.351 встроена в рабочий стол
рабочий стол (управление было обновлено около 3 лет назад)
- Измерительное программное обеспечение WENZEL типа METROSOFT QUARTIS R 12 SP 1 с пакетом SurfPro
и QUARTIS Q-DAS
- Моторизованная вращающаяся и поворотная головка RHENISHAW (с автоматической индексацией
с шагом 7,5°) с измерительным зондом модели PH 10 M plus и с измерительным зондом
TP 20 и различными принадлежностями для датчика
- и блок управления измерительной головкой RENISHAW типа PHC 10 C-3 plus, также встроенный в рабочий стол
рабочий стол
- Возможность автоматической смены датчиков, 6-кратный магазин для датчиков модели MCR 20
Установлен на столе
- Подвижный пульт ручного управления с рычагом прогрессивного управления (джойстик) для ручной
ручная регулировка всех 3 осей с переменной скоростью перемещения.
скорости.
- Шариковый стандарт для установки на стол, рабочий стол, различные зажимные устройства и т.д.
инструменты и т.д.
Состояние : очень хорошее - можно осмотреть под напряжением на складе,
готов к демонстрации, был разобран специалистом по измерительным машинам
разобран специалистом по измерительным машинам и собран здесь.
Доставка: со склада - в состоянии, как доступно и проверено
Оплата: строго нетто - после получения счета.
