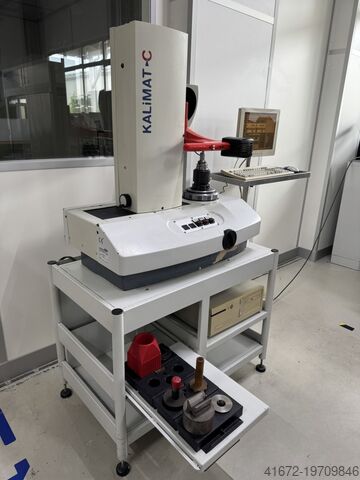

Устройство предварительной настройки инструмента Kelch Kalimat C 43

Описание

Диапазон измерения по оси X: 330 мм
Диапазон измерения по оси Z: 400 мм
Габаритные размеры (Д х Ш х В): 880 x 520 x 990 мм
Тип шпинделя: SK 50 (пневматическая фиксация, 4×90°)
Измерительные системы: оптоэлектронные Heidenhain (серия LS)
Измерение: через встроенный проектор (увеличение 20×)
Масса устройства: около 250 кг

--> Измерительные оси: Двухосевые, по 2 прецизионные направляющие в шариково-винтовом механизме с максимальной грузоподъёмностью предотвращают крен и наклон измерительных салазок за счёт 2 шариковых кареток на каждую направляющую.
--> Оптоэлектронные измерительные системы Heidenhain LS, расположены по центру обеих измерительных осей для позиционирования в центре измерительных салазок.

--> Держатели инструмента: Закалённый инструментальный шпиндель SK 50 с коническим посадочным местом класса калибров, установлен в прецизионных роликовых подшипниках для максимальной точности биения и повторяемости.
Dwoc Ed Djw Ht R Aodcsb
--> Поворот шпинделя инструмента фиксируется пневматически по нажатию кнопки, позиционирование для неподвижных инструментов производится в 4-х положениях по 90° с помощью пневматических индексных штифтов.

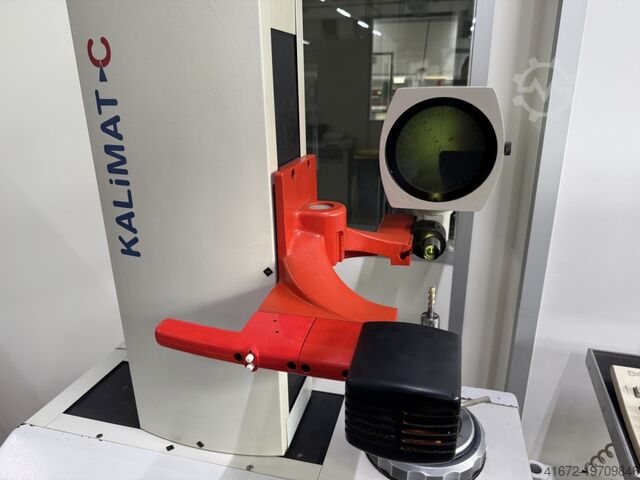

--> Измерение режущей кромки: Высококачественный профильный проектор с матовой шкалой диаметром 150 мм и 20-кратным увеличением для бесконтактного измерения и точного считывания позиции режущей кромки через проектор.
--> Вращающаяся и неподвижная крестовина (визир) для проверки радиуса и угла режущей кромки инструмента.

- В рабочем состоянии, не требует ремонта

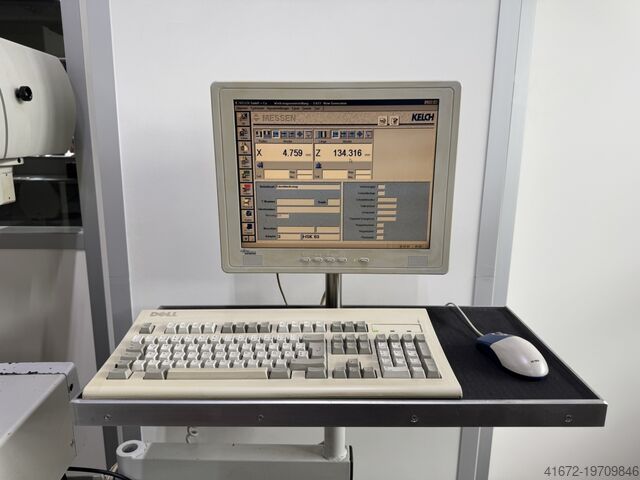

В комплекте измерительный компьютер, монитор и клавиатура
