Прошивочный станок Wiemers SR 30

Описание

Производитель: Wiemers AG
Модель: SR 30 /1000 Зав. №: WAG 3104
Год выпуска: 2025 Масса: 480 кг

Общие сведения / технические данные:

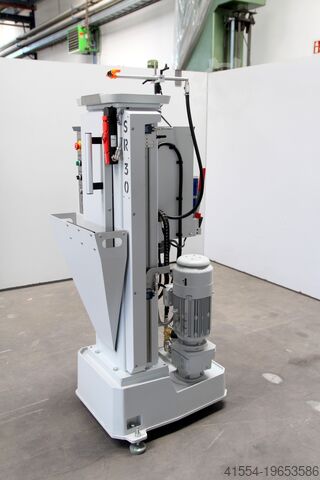

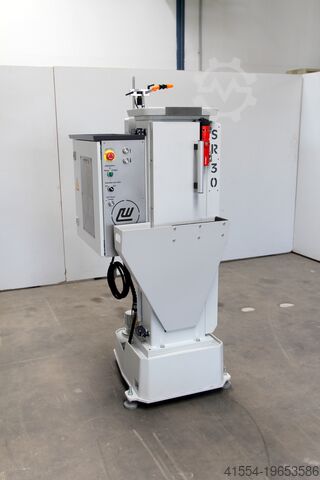

Новый вертикальный протяжной станок Wiemers SR 30 (100% совместим с Rausch RS 3)

Тяговое усилие: 30 кН (3 000 кг)
Скорости протяжки: 3 м/мин и 6 м/мин
Скорость обратного хода: 6 м/мин
Максимальный ход: 1 000 мм
Максимальная длина инструмента: 1 200 мм

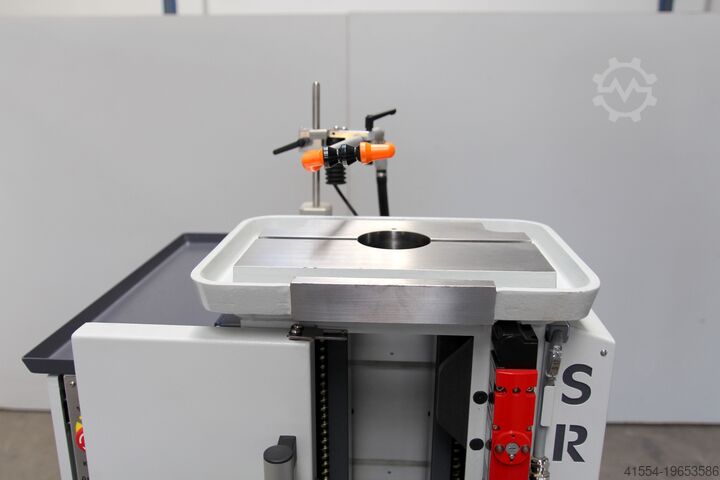

Размер/рабочая поверхность стола: 430 x 320 мм / 340 x 220 мм
Отверстие в столе: Ø 90 мм для стандартных протяжных оправок «система Rausch»
Диаметр заготовки: любой (съёмная система поворотного охлаждения)
Производительность/ширина паза: до 20 мм в стали (при ширине протяжки от 16 мм — только с утонённым хвостовиком)
Dwec Ed Ddsw D E Twscjb
Габариты (В x Ш x Г): 1 370 x 680 x 750 мм (В – высота стола от пола без надстроек)

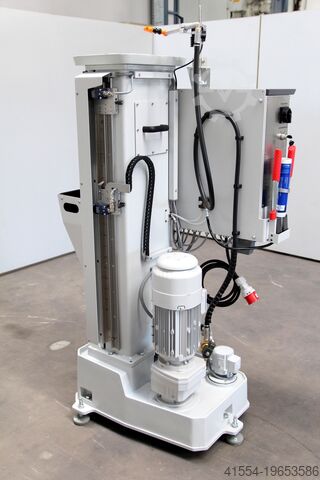

Двигатель: 2,5 кВт / 3,0 кВт, 2-ступенчатый для 2 рабочих скоростей
Питание: 400 В / 50 Гц

Оснащение:
- Редукторный электропривод с 2 рабочими скоростями
- Усиленная тяговая балка из инструментальной стали для больших нагрузок

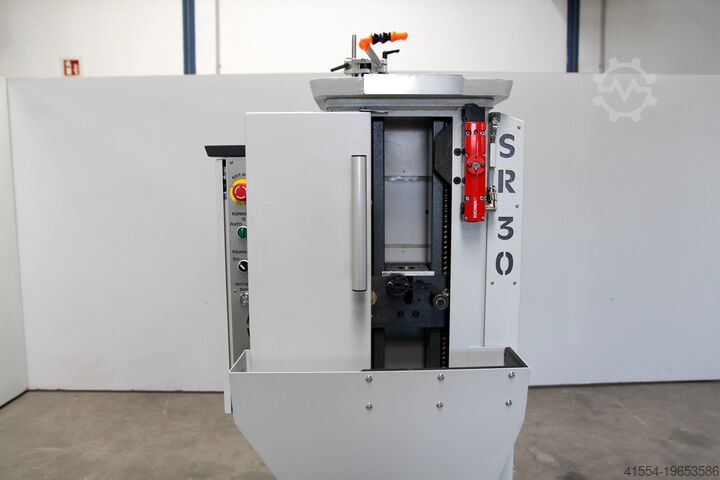

- Защитная дверь с замком, системой контроля и безопасностью
- Съёмный лоток для стружки с защитой и местом для инструмента
- Система регулировки длины инструмента снаружи (воспроизводима для разных машин)

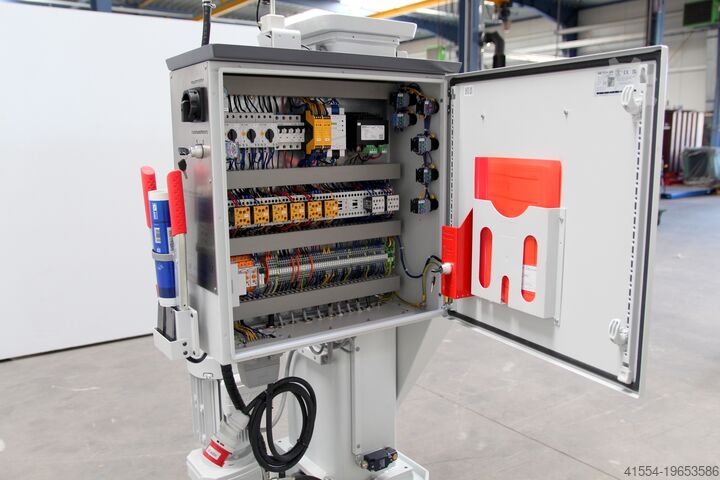

- Защитный кожух регулировки хода и электрооборудования

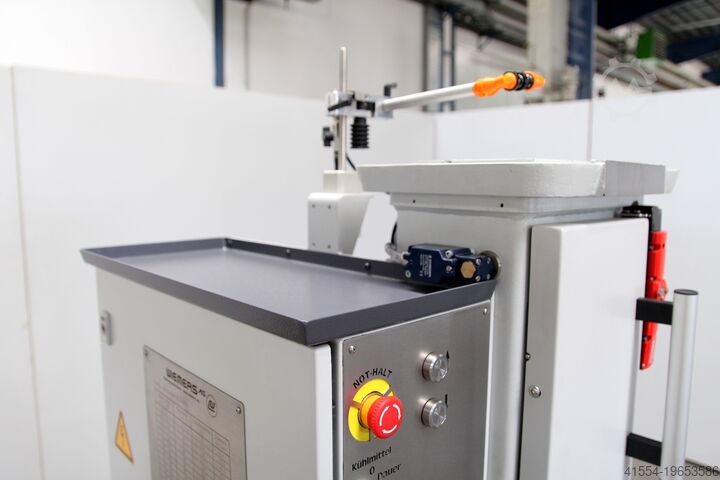

- Герметичная полка на шкафу управления
- Электрическое считывание положения тисков (контроль предотвращения непреднамеренного возврата тяговой балки, дополнительная безопасность оператора и инструмента)
- Встроенная система охлаждения с электромагнитным клапаном и сливным краном
- Поворотная система охлаждения с автоматическим управлением
- Усиленная корзина для стружки и сито с магнитом

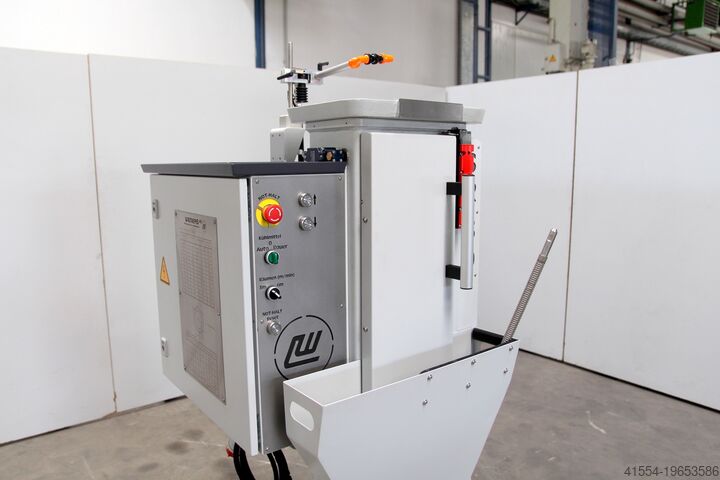

- Операционная панель из нержавеющей стали с долговечной маркировкой
- 4 централизованных точки смазки для трапецеидальной передачи с ручным прессом
- Электроподготовка под внешнее управление (16-контактный разъём)
- Подготовка к автоматическому открытию тисков при профилировании через роликовый рычаг
- Документация с декларацией соответствия CE

Опциональное оснащение:
- Автоматический открыватель тисков для упрощения смены инструмента при профилировании
- Открытая с 3 сторон защитная кабина от брызг (Ш x Г x В): 700 x 350 x 600 мм
- Внешний электрический пульт для управления протяжкой, обратным ходом и аварийной остановкой

Примечание:
Станок полностью совместим с протяжными станками Rausch серий RS 3, RS 4 и RS 6 аналогичного класса. Все приспособления, инструменты и оправки могут использоваться без ограничений.

Общие сведения:
Двойной привод обеспечивает плавную и центральную тягу, а также постоянную скорость протяжки. Машина предназначена преимущественно для изготовления шпоночных пазов до 20 мм (от 16 мм — только с утонёнными хвостовиками).
Конструкция позволяет быстро и просто настраивать станок для протяжки шпоночных пазов плоскими инструментами. Благодаря универсальной конструкции балки и стола возможно использование как профильных, так и плоских протяжек. Профильная протяжка может выполняться без дополнительных тянущих головок — достаточно использовать центрующие втулки. Протяжные инструменты и оправки под заказ.
