Прошивочный станок Rausch / Wiemers SR 30

Описание

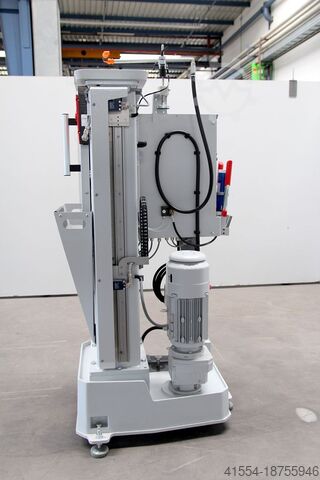

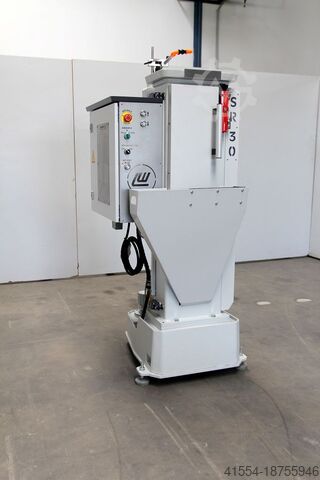

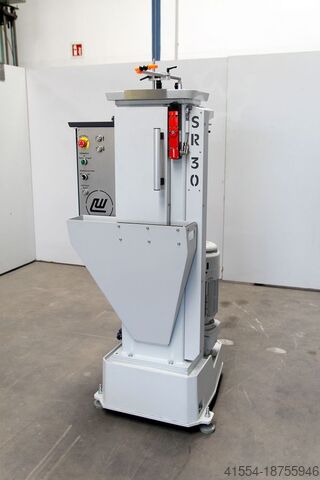

Вертикальный внутренний протяжной станок Rausch/Wiemers SR 30 (WAG 3102)
Производитель: Rausch/Wiemers
Модель: RS 3/1000 Номер машины: WAG 3102
Год выпуска: 2024 Вес: 480 кг
Редакция: 11/2024 от Wiemers AG
Общие/технические данные:
полностью отремонтированный механический вертикальный протяжной станок
Rausch SR 30, неиспользованный с маркировкой «CE»
Тяговое усилие: 30 кН (3000 кг)
Скорость очистки: 3 м/мин и 6 м/мин
Скорость возврата: 6 м/мин
максимальный ход: 1000 мм
максимальная длина инструмента: 1200 мм

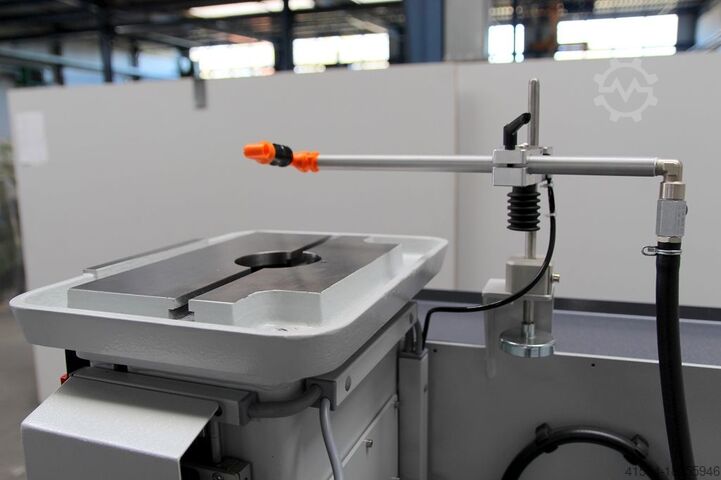

Размеры стола/рабочая поверхность: 430мм x 320мм / 340мм x220мм
Отверстие стола: Ø 90 мм для стандартных протяжных оправок «System Rausch»
Диаметр заготовки: любой (съемная поворотная система подачи СОЖ)
Мощность протяжки/ширина паза: до 20 мм в стали (ширина протяжного инструмента от 16 мм только со ступенчатым хвостовиком инструмента)
Размеры (в x ш x г): 1370 мм x 680 мм x 750 мм (в = высота стола до пола без надстроек)
Двигатель: 2,5 кВт/3,0 кВт, 2-ступенчатый, 2 рабочие скорости
Электропитание: 400 В / 50 Гц
Оборудование:

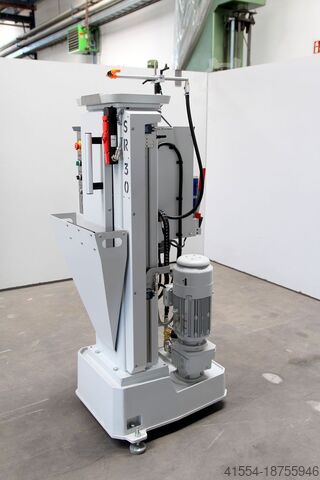

- Мотор-редуктор с 2 рабочими скоростями
- модифицированная система привода Wiemers версии «SR»
- усиленный подъемный мост из инструментальной стали для больших растягивающих усилий
- Защитная дверь с замком, запросом безопасности и мониторингом безопасности
- легкосъемный желоб для стружки с возможностью хранения инструмента

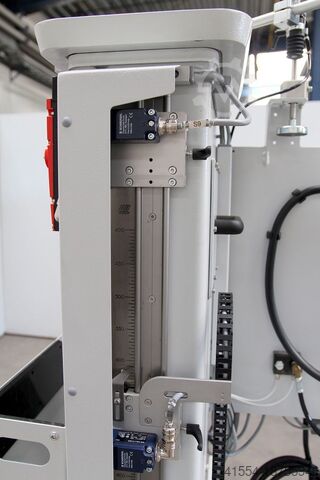

- Внешняя регулируемая система регулировки длины инструмента (воспроизводимая на всех станках)
- Защитный кожух для регулировки хода и электрических коммутационных узлов
- Маслонепроницаемое хранилище на шкафу управления
- электрическое сканирование зажимных губок
(Контроль извлечения инструмента для предотвращения непреднамеренного втягивания подъемного моста обеспечивает дополнительную безопасность оператора и инструмента)
- интегрированная система охлаждения с электрически переключаемым электромагнитным клапаном и сливным краном
- Поворотная система охлаждения с автоматическим переключением охлаждающей жидкости через поворотную систему
- дополнительно усиленная корзина для стружки и сито для стружки с магнитной вставкой

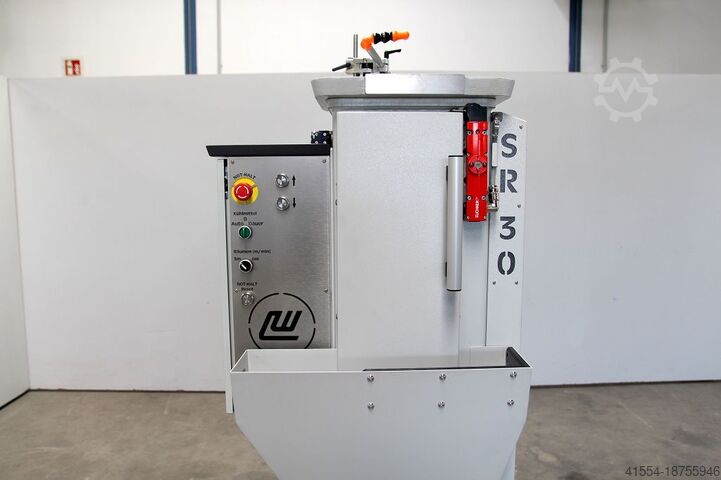

- Панель управления из нержавеющей стали со стойкой маркировкой
- 4 центральные точки смазки для привода трапециевидного шпинделя с ручным смазочным шприцом
- электрическая подготовка для внешнего элемента управления (16-контактный разъем)
- Подготовка к автоматическому раскрытию зажимных губок при протяжке профиля с помощью роликового рычага
- Документация на машину с декларацией о соответствии «CE»
Дополнительные опции по желанию:
- автоматический открыватель зажимных губок для облегчения извлечения инструмента во время протяжки профиля
- открытая 3-сторонняя брызгозащитная кабина (ш x г x в) 700 x 350 x 600 мм
- внешнее электрическое устройство управления для очистного и обратного хода, а также аварийной остановки
Замечание:
Rec R Ncsv Rpnms Ifnew
Машина была полностью отремонтирована. В ходе капитального ремонта были полностью отремонтированы основание станка, корпус станка и стол станка. Все остальные компоненты были заменены. Изменена система привода. Машина адаптирована к современному уровню техники и соответствует действующим нормам «CE» (по состоянию на 2024 год).
Общий
Двойной привод шпинделя обеспечивает бесшумную и центральную точку тяги, а также постоянную скорость очистки. Станок в первую очередь предназначен для изготовления шпоночных пазов диаметром до 20 мм. (только для 16-миллиметровых канавок со ступенчатыми хвостовиками)
Благодаря своей конструкции станок быс
