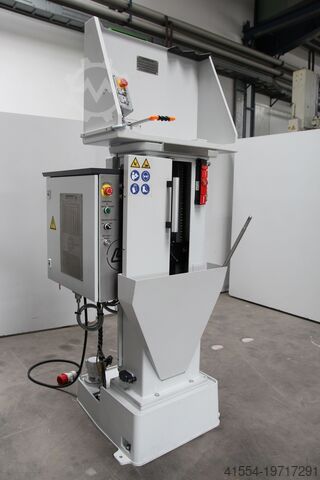

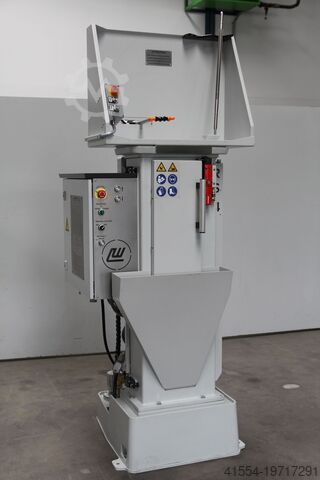

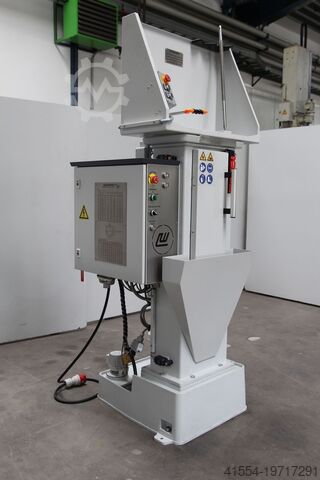

Прошивочный станок Rausch RS 4 / 1000

Описание

Производитель: Rausch (Хаан/ Рейнская область)
Модель: RS 4/1000 Номер машины: 5027
Год выпуска: 2001/2023 Вес: 580 кг
Капремонт: 03/2023 фирмой Wiemers AG

Общие сведения / технические данные:

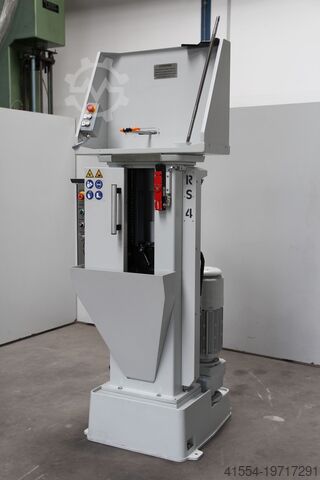

Неиспользованный, отремонтированный механический вертикальный дорно-шлифовальный станок Rausch RS 4 с актуальной маркировкой «CE»
Усилие вытягивания: 40 кН (4 000 кг)
Скорости дорнования: 3 м/мин и 6 м/мин
Dec Eew H Dgned Ddcjwb
Скорость возврата: 6 м/мин
Макс. ход: 1000 мм
Макс. длина инструмента: 1200 мм
Размер/рабочая поверхность стола: 540 x 340 мм / 450 x 250 мм
Проходное отверстие стола: Ø 90 мм для стандартных дорнов
Диаметр заготовки: не ограничен
Габариты (В x Ш x Г): 2 350 мм × 900 мм × 1 000 мм (с кожухом брызг)
Мотор: 4,4 кВт / 5,5 кВт Электроснабжение: 400 В / 50 Гц

Аксессуары / Особое оснащение:
- Привод с 2 скоростями
- Защитная дверь с системой безопасности и лотком для стружки
- Лоток для стружки с держателем для инструмента
- Электрический контроль зажимных кулачков (контроль снятия инструмента для предотвращения непреднамеренного возврата тяговой балки)
- Встроенная система охлаждения со встроенным электромагнитным клапаном (управляется через систему поворота)
- Запатентованная система поворотного охлаждающего/смазывающего устройства
- Система регулировки длины инструмента, доступная снаружи (универсальная для различных машин)
- 4 центральные точки смазки для приводной трапецеидальной винтовой пары

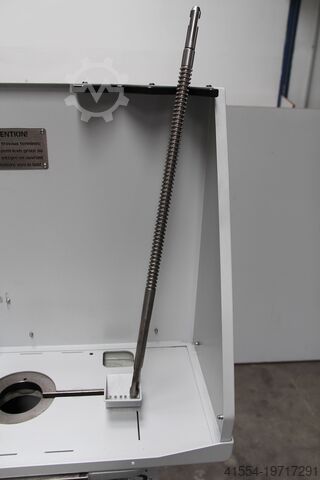

- Закрытая центрирующая пластина для профильных инструментов с дополнительной защитной пластиной для плоских дорно-шлифовальных инструментов (инструментов для пазов)

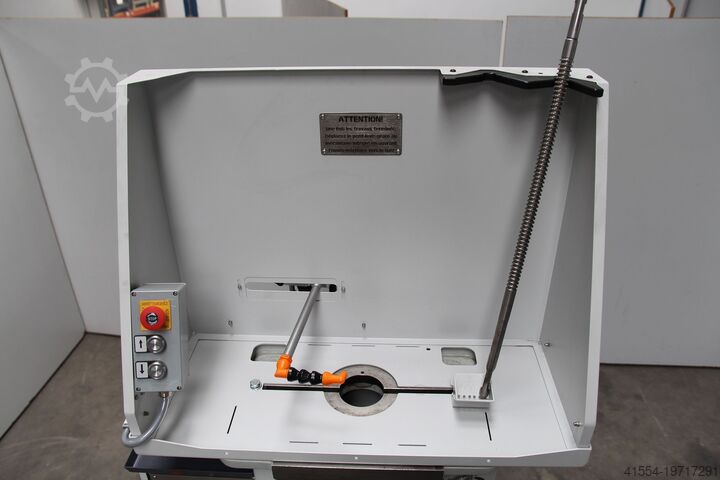

- Защитный кожух, закрытый с трёх сторон, с держателем для инструмента (идеально для профильного дорнования)

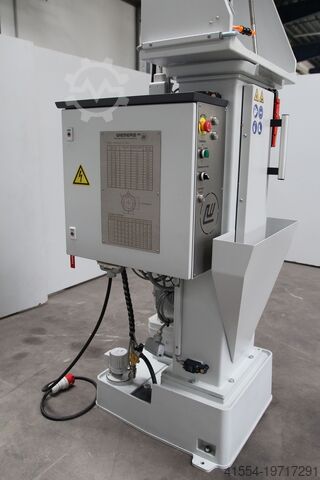

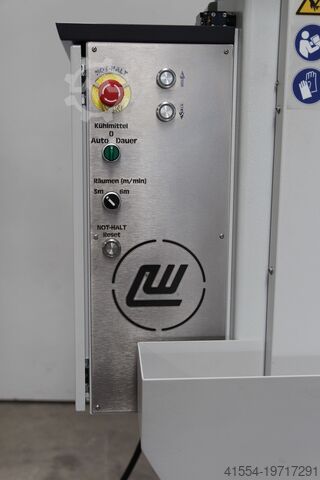

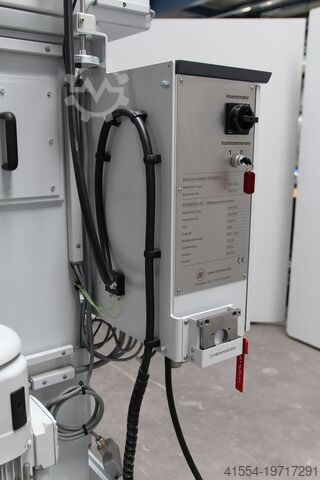

- Внешний пульт управления (подключается через разъём Harting)

Примечание:
Станок полностью отремонтирован, корпус машины полностью восстановлен. Заменены следующие изношенные детали:
- Новые трапецеидальные винты и гайки из литой износостойкой бронзы
- Все подшипники и уплотнения заменены

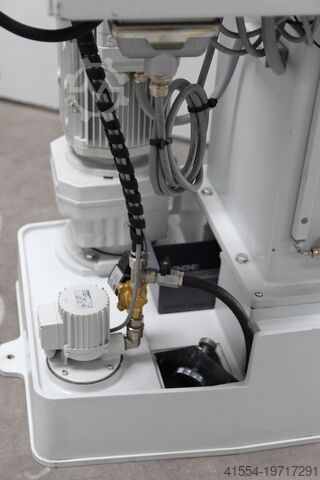

- Система подачи охлаждающей жидкости (насос, обратный клапан и сливной кран), включая поворотную систему охлаждения/смазки — новая
- Подача охлаждающей жидкости управляется электромагнитным клапаном, управляемым через поворотную систему
- Тяговая балка, зажимные кулачки и зубчатые сегменты — новые
- Установлен отключаемый контроль зажимных кулачков (дополнительная безопасность для оператора и предотвращение поломки инструмента)
- Защитная дверь с системой безопасности, сигнальным индикатором и замком
- Система регулировки длины инструмента вынесена за пределы рабочей зоны

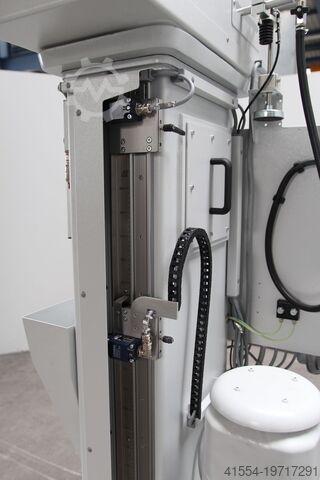

- Установлены дополнительные концевые выключатели

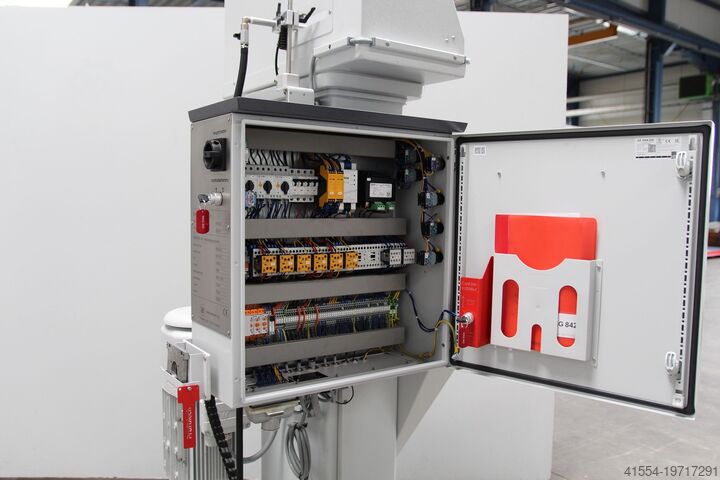

- Полностью новая электрика (распределительный шкаф)
- Не применяется ПЛК, электрическая схема упрощена для удобства обслуживания
- Новый приводной двигатель (SEW Германия) с тормозом
- Станок окрашен новой двухкомпонентной структурной краской

Общие сведения:
Двойной винтовой привод обеспечивает стабильное и центральное вытягивающее усилие, а также постоянную скорость дорнования (на выбор 3 м/мин или 6 м/мин).
Конструкция машины обеспечивает быструю и лёгкую перенастройку для дорнования плоскими инструментами, например, для изготовления шпоночных пазов.
Благодаря универсальной конструкции тяговой балки и стола возможна работа как с профильными, так и с плоскими дорно-шлифовальными инструментами без дополнительных тянущих головок.
