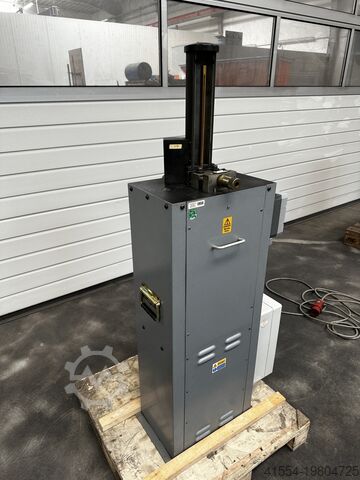

Прошивочный станок Blacks CNB 34

Описание

Вертикальный станок для проработки надрезов

Производитель: Blacks
Модель: 1 W-CNB 34
Заводской номер: S05035C
Год выпуска: 04/2005
Вес: 95 кг

Общие сведения / технические данные:
Очень хорошо сохранившийся станок для проработки надрезов для изготовления проб на испытания на растяжение.
Скорость резания: регулируемая, от 0,43 до 2,27 м/мин
Габариты (В х Ш х Г): 1370 мм x 600 мм x 450 мм
Питание: 400 В / 50 Гц

Оснащение:

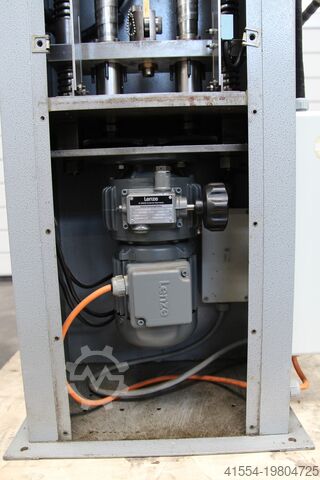

- Плавная регулировка скорости через варьируемый редуктор (производитель Lenze), без электронной регулировки!

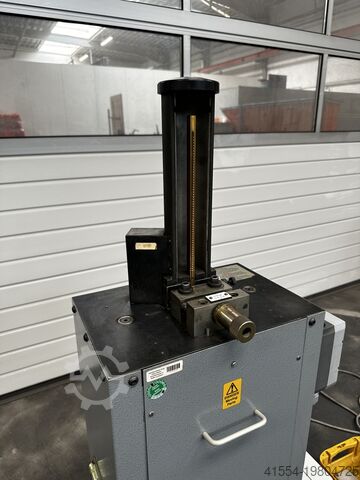

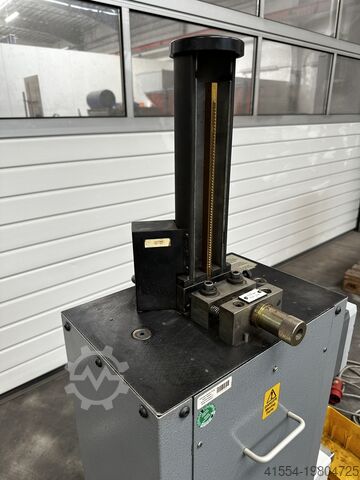

- Зажимное устройство для испытательных образцов
- 3 протяжных инструмента (б/у)
- Документация на станок на немецком и английском языках
Dwjc Ed Ddjw Rpvzjcjb
- Документация с "CE" декларацией соответствия на английском языке

Общее описание:

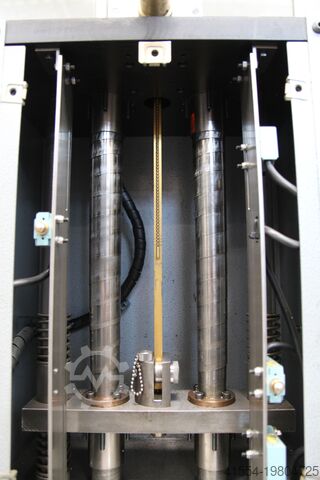

Двойной шпиндельный привод обеспечивает плавный и центрированный процесс резания, а также постоянную скорость протяжки. Протяжной станок специально разработан для нарезки V- и U-образных надрезов по методикам Шарпи и Изода на предварительно подготовленных квадратных стандартных образцах размером 10 мм.
Модель CNB-34 обеспечивает получение однородного надреза более высокого качества, чем при фрезерной обработке.

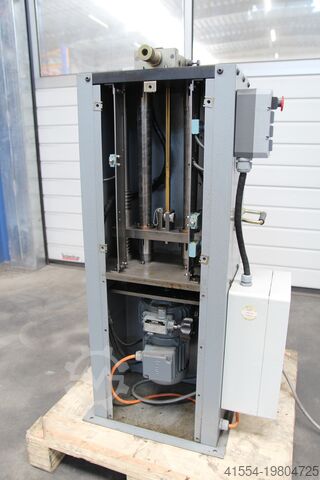

Станок прост в эксплуатации и имеет прочную конструкцию, облегчён доступ для планового обслуживания за счет съёмных ревизионных крышек. Конструкция обеспечивает удобную рабочую высоту.
Во время резания специально сконструированный протяжной инструмент проходит через образец. Инструмент приводится в движение редуктором и двойным шпиндельным приводом, тянется вниз по станку.
Образец фиксируется с помощью специального зажимного устройства. Перед резанием инструмент смачивается режущим маслом. При нажатии кнопки рабочего хода инструмент принудительно проходит по образцу, формируя точный профиль надреза. После завершения этапа резания образец обязательно извлечь до возвращения инструмента в начальное положение. Инструмент возвращается без образца и очищается от стружки — только после этого станок готов к обработке следующей заготовки.
