Токарный станок Tsugami NP-32 Tsugami Tsugami NP-32

Описание

Вы можете проверить под напряжением, предварительно договорившись о встрече.
Демонтаж, перемещение и транспортировка машины полностью возлагаются на заказчика. При необходимости мы можем помочь с погрузкой. Паритет: EXW Székesfehérvár.

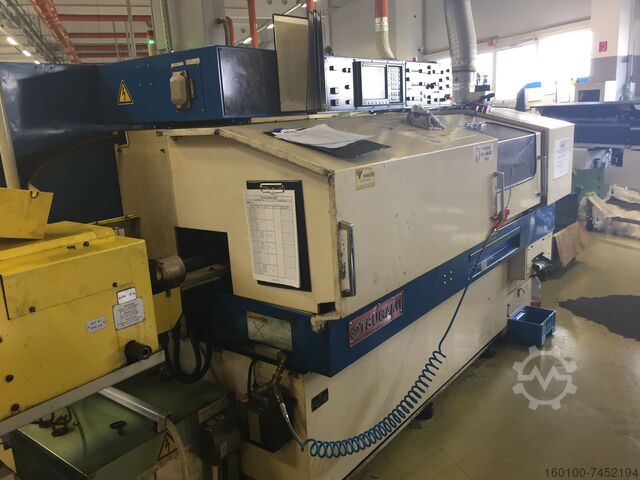

Токарный станок с ЧПУ TSUGAMI NP-32
Обработка рейнджеров
Диаметры обработки от 8 до 32 мм
Максимальная длина обработки 210 мм (один ход)
Максимальный диаметр отверстия 20 мм (сверло)
Максимальный диаметр резьбы M14 (метчик)
Ход ползуна
X1 ползун (передний ползун) 85 мм (80 + 5)
X2 (задний суппорт) 115 мм (110 + 5)
Z1 ползун (бабка) 215 мм
Скорость быстрого перемещения
Для суппортов X1, X2 и Z1 8 м/мин
Главный шпиндель
Скорость вращения
Для интенсивной резки (стандарт) от 35 до 4 500 об/мин (бесступенчато)
Для высокоскоростной резки (опция) от 60 до 8 000 об/мин (бесступенчато)
Диаметр отверстия рабочей трубы патрона 36 мм
Минимальный индексируемый угол (задаваемое значение в градусах) 5/0,00 (ось С)
Скорость быстрого перемещения по оси С -/60 об/мин
Высота центра шпинделя 900 мм

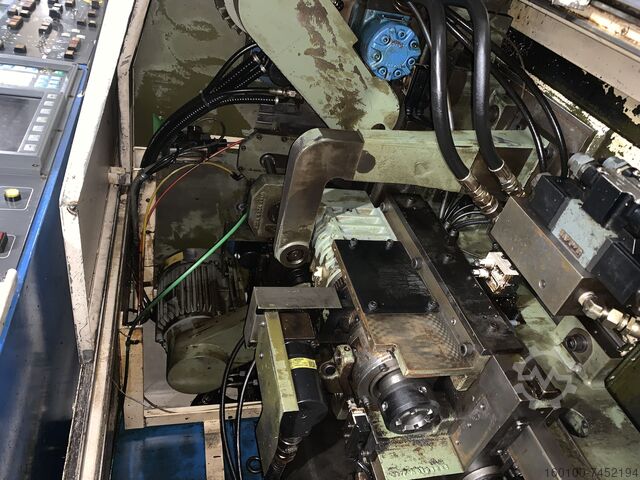

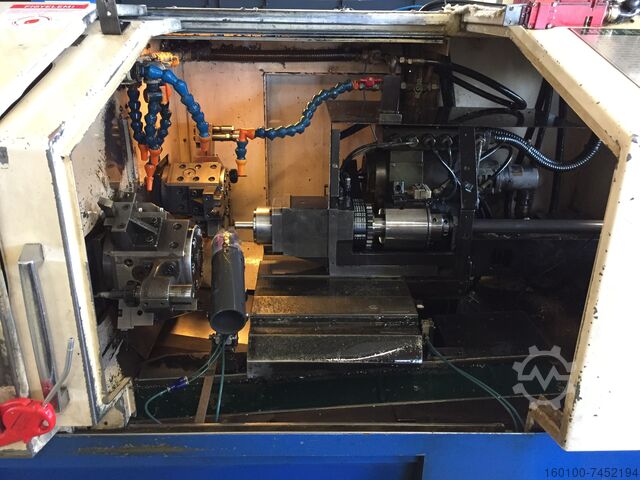

Револьверные головки
Количество револьверных головок 2
Количество станций крепления инструмента 12 (6 станций x 2)
Количество станций для установки вращающихся инструментов 12 (все станции на передней и задней турелях)
Rec R Noidqvcsc Ifnjw
Размеры инструмента
Токарные резцы 16 (квадрат) x 80 мм
Диаметр отверстия сверлодержателя 35 мм
Метод индексации Произвольный
Скорость вращения шпинделя
Для тяжелого резания 224 - 2 240 об/мин (бесступенчато)
Для высокоскоростного резания 475 - 4 750 об/мин (бесступенчато)
Рейнджеры для обработки
Диаметры обработки от 8 до 32 мм
Максимальная длина обработки 210 мм (один ход)
Максимальный диаметр отверстия 20 мм (сверло)
Максимальный диаметр резьбы M14 (метчик)
Ход ползуна
X1 ползун (передний ползун) 85 мм (80 + 5)
X2 (задний суппорт) 115 мм (110 + 5)
Z1 ползун (бабка) 215 мм
Скорость быстрого перемещения
Для суппортов X1, X2 и Z1 8 м/мин
Главный шпиндель
Скорость вращения
Для интенсивной резки (стандарт) от 35 до 4 500 об/мин (бесступенчато)
Для высокоскоростной резки (опция) от 60 до 8 000 об/мин (бесступенчато)
Диаметр отверстия рабочей трубы патрона 36 мм
Минимальный индексируемый угол (задаваемое значение в градусах) 5/0,00 (ось С)
Скорость быстрого перемещения по оси С -/60 об/мин
Высота центра шпинделя 900 мм
Размер и вес станка
Размер станка (Д х Г х В) 2 900 x 1 650 x 1 615 мм
Вес станка 3000 кг
Необходимая общая электрическая мощность 25 кВА
Необходимый объем и давление воздуха 100 Нл/мин. при давлении не менее 4,5 кг/см²
Год выпуска 1992
Серийный номер 9502
Подшпиндель
Максимальный диаметр резьбы M12 (латунь)
Диаметры обработки от 8 до 32 мм
Ход шпинделя (ось Z2) 215 мм
Скорость вращения шпинделя от 300 до 3 000 об/мин
Двигатель шпинделя 1,5 кВт 4P (инвертор)
Двигатели
Для главного шпинделя 5,5/7,5 кВт (двигатель шпинделя переменного тока)
Для привода навесного оборудования:
Передний 0,75 кВт 4P (инверторный)
Задний 1,5 кВт 4P (инверторного типа)

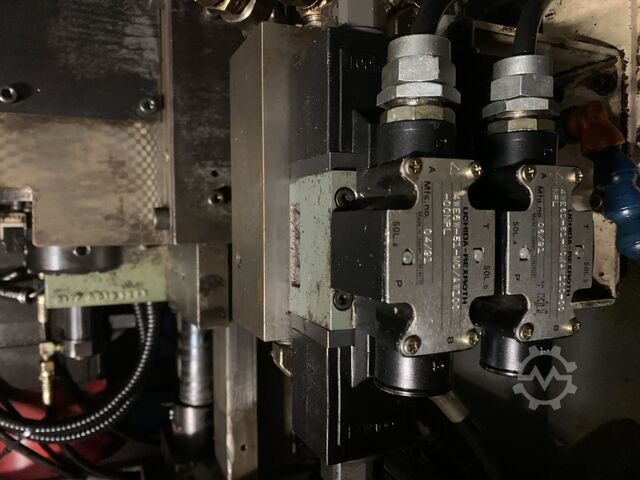

Для гидромотора 0,75 кВт 4P
Для насоса охлаждающей жидкости 0,25 кВт

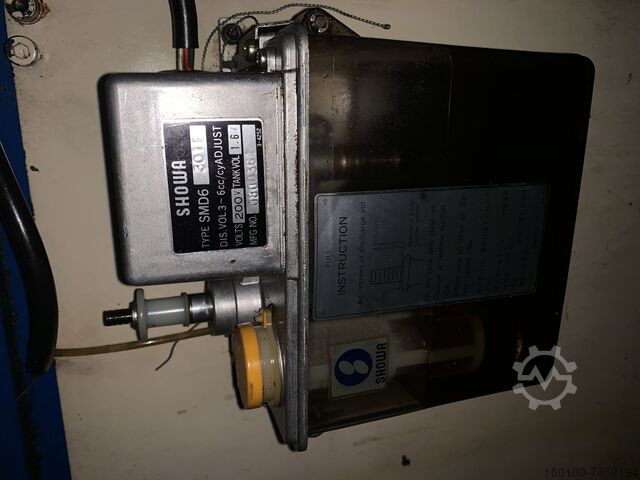

Для масляно-смазочного насоса 4 Вт
Баки
Для гидравлического масла 30 л
Для охлаждающей жидкости 150 л
Для смазочного масла 2 литра
Размер и вес машины
Размер машины (Д х Г х В) 2 900 х 1 650 х 1 615 мм
Вес машины 3000 кг
Необходимая общая электрическая мощность 25 кВА
Необходимый объем и давление воздуха 100 Нл/мин. при давлении не менее 4,5 кг/см²
Год выпуска 1992
Серийный номер 9502
Основание для перевозки: EXW, без упаковки
