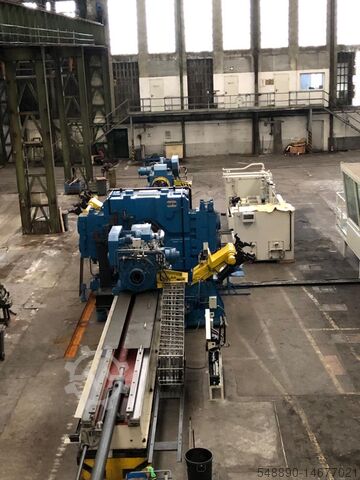

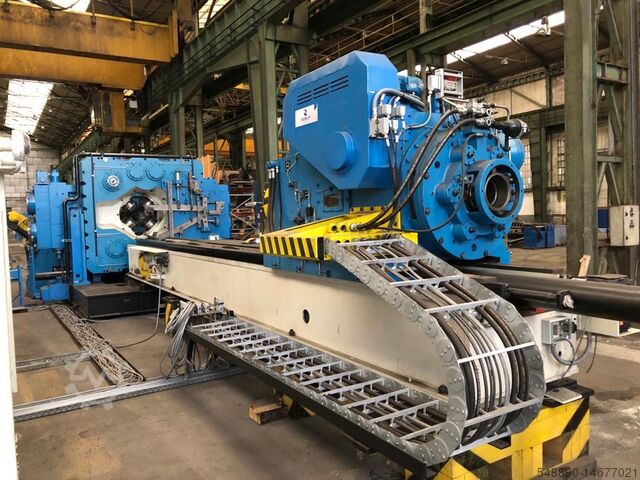

Полностью отремонтированная горячая радиальная ковка CNC GFM SX-16

Описание

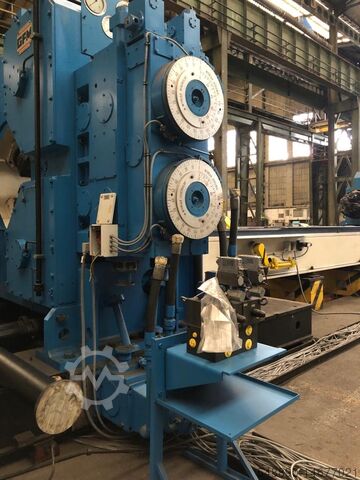

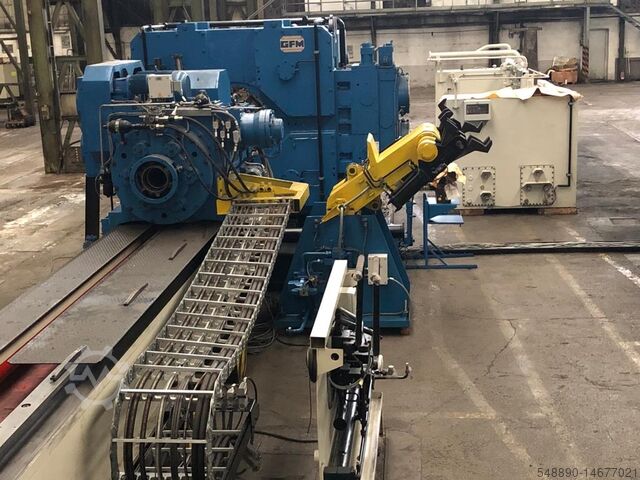

CNC радиально-ковочный станок GFM мод. SX-16
Производитель: GFM (Австрия)
Год выпуска: 1974 / 2022
Модель: SXL-16
Заводской номер: 1293

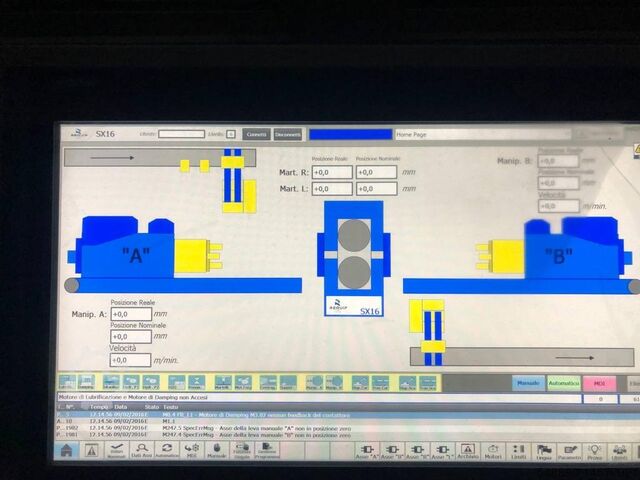

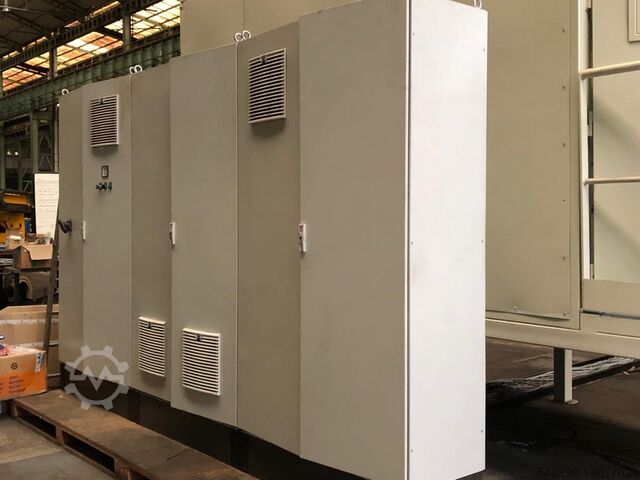

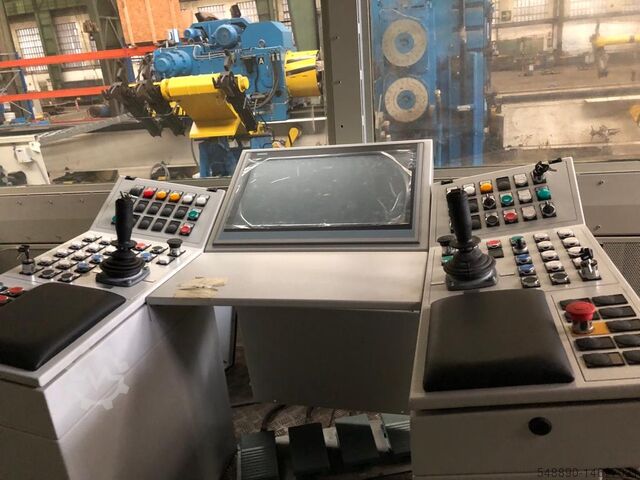

Система управления: Siemens S7 - Technology V4.2 с ЧПУ Bosch Rexroth XM
Количество боек: 4
Ковочная сила: 800 тонн (200 тонн на бойок)
Число ударов в минуту: 580
Длина боек: 320 мм
Максимальный диапазон регулировки бойка
- по диаметру: 100 мм
Максимальный диаметр поковки (материал):
- конструкционная сталь: круглое сечение – Ø 160 мм
квадратное сечение – 130 мм
- высоколегированная сталь: круглое сечение – Ø 120 мм
квадратное сечение – 100 мм
Экстремальный четырёхугольник: 12 x 120 мм
Максимальная длина поковки: 6000 мм
Мин. и макс. диаметр
зажима в манипуляторе: 30 - 160 мм

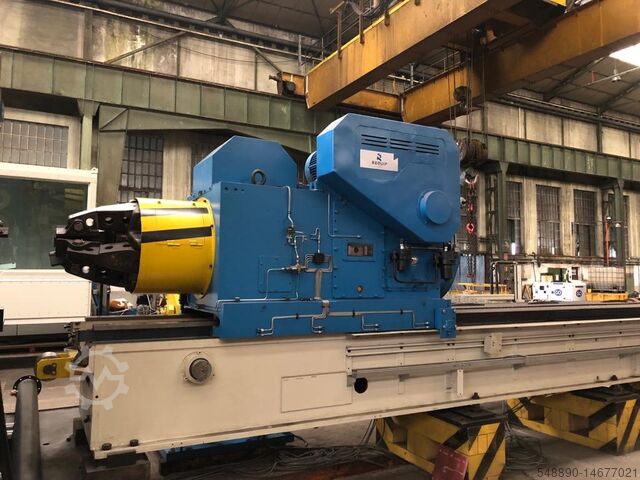

Ход манипулятора А: 6800 мм
Ход манипулятора В: 7200 мм
Проход через манипулятор: Ø 130 мм
Скорость манипуляторов при быстром перемещении: 400 мм/с
Скорость подачи манипуляторов
(плавная регулировка): 10 ÷ 115 мм/с
Давление охлаждающей воды: 3 ÷ 5 бар
Температура входящей воды: макс. 30˚C
Расход охлаждающей воды: 34 м³/ч
Диаметр трубы для охлаждающей воды: 2”
Давление сжатого воздуха: мин. 5 бар
Диаметр трубы сжатого воздуха: Ø20 мм
Расход сжатого воздуха: 1,5 Нм³/ч
Энергопитание (номинальная мощность): 350 кВт
Напряжение электродвигателя: 500 В
Управляющее напряжение: 220 В
Мощность главного двигателя: 200 кВт
Мощность насосных двигателей: 185 кВт
Мощность двигателей манипуляторов: 2 x 22 кВт
Габариты станка
Высота оси ковки над уровнем цеха: 750 мм
Макс. высота станка над уровнем цеха: 2050 мм
Roc R Noq U Sa Sec Ifnow
Максимальная длина станка на уровне цеха: 33.740 мм
Длина фундамента: 34.200 мм
Максимальная ширина станка на уровне цеха без
загрузочного оборудования: 4350 мм
Ширина фундамента: 15.600 мм
Масса станка (нетто): 124.490 кг
