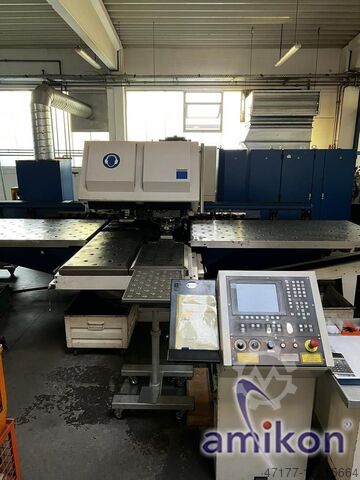

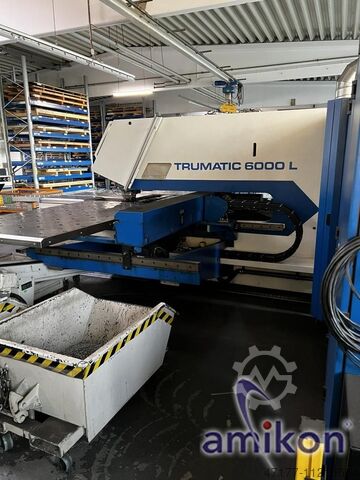

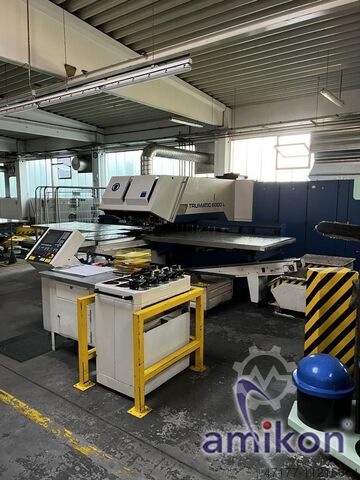

Лазерная и перфорационная машина TRUMPF TruMatic TC 6000 L 1300

Описание

Трумпф
Здесь мы предлагаем лазерный и пробивной станок.
Технические данные:

Сеть: 400 В/50 Гц
Предохранитель: 3 х 100 А
подключенная нагрузка 65 кВА

Рабочая область X x Y без перепозиционирования

Комбинированная операция 2585 x 1280 мм
операция пробивки 2585 x 1370 мм
лазерная операция 2585 x 1280 мм

Производительность:

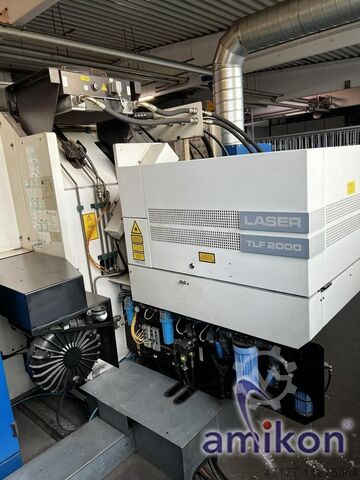

Лазер 2000 Вт

Максимальная толщина листа 8 мм
Dwec Edsm Ak Huo Ddceb

Максимальное усилие пробивки (включая прижимное устройство 20 кН) 220 кН

Активное прижимное устройство (программируется пошагово) 4,5-20 кН

Максимальный вес заготовки 200 кг

Максимальная высота прохода
В операции пробивки 35 мм
1м лазерная операция 22мм

скорости:

Ось X 90 м/мин

Ось Y 60 м/мин

одновременная последовательность ударов
штамповка 900 мин
Подписание 2800 мин.

Ось С
пробивка 60 об/мин
Формирование резьбы 330 об/мин

инструменты
Позиции инструмента в линейном магазине 19 с 2 зажимами

Количество инструментов при использовании мультитула от 19 до 190 инструментов

Вращение всех инструментов на 360°

время смены инструмента 1,5-5 с

Максимальный диаметр пробивки

Одинарный ход 76,2 мм во всех положениях инструмента

Стандартный многофункциональный рез 200 мм

Максимальная высота гиба 25 мм

Максимальный размер детали 500 x 500 мм

Точность:

Отклонение положения ± 0,1 мм

Средний разброс положения ±0,03 мм

Система ЧПУ TRUMPF: База: Siemens SINUMERIK 840D
Тип: TC 6000 L 1300

Погрузка и демонтаж должны осуществляться покупателем!
Состояние: б/у
Объем поставки: (см. рисунок)
(Изменения и ошибки в технических данных, информация защищены!)
Мы будем рады ответить на любые ваши дополнительные вопросы по телефону.
