Устройство для запрессовки керамических штифтов Iwesa O-PC-SE-P

Описание

Устройство для запрессовки керамических штифтов в роторные валы

Принцип работы:

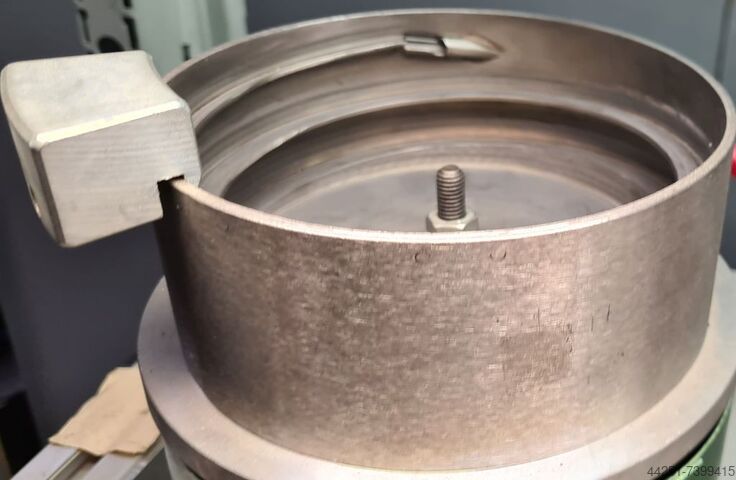

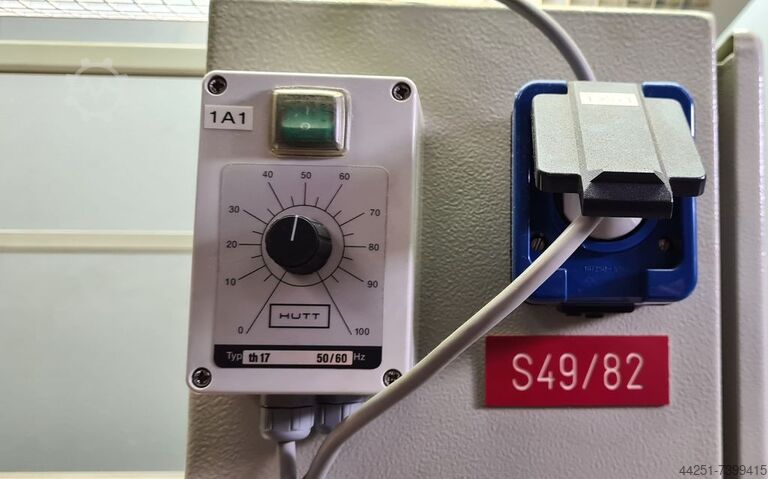

Керамические штифты с помощью вибрационного питателя подаются по пневматическому шлангу на станцию контроля, где с помощью оптического датчика проверяется расположение возможного одностороннего отверстия. Неправильно ориентированные детали с помощью пневматического слайдера отбрасываются в накопительный контейнер.

Правильно ориентированные штифты через другой пневматический шланг подаются в одиночный подающий механизм устройства для запрессовки.

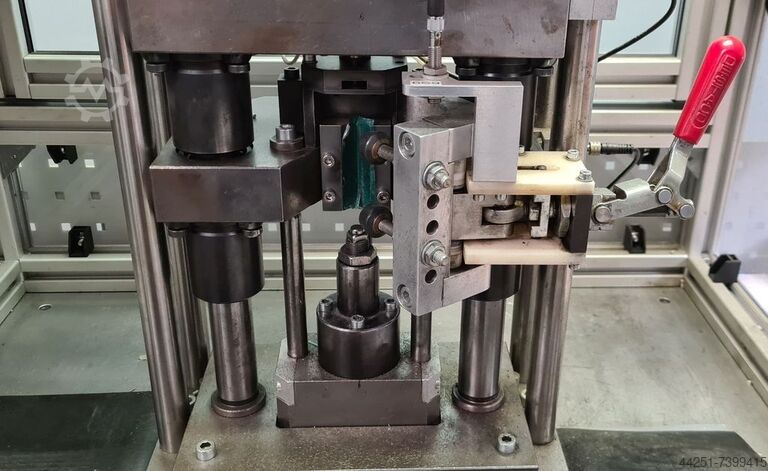

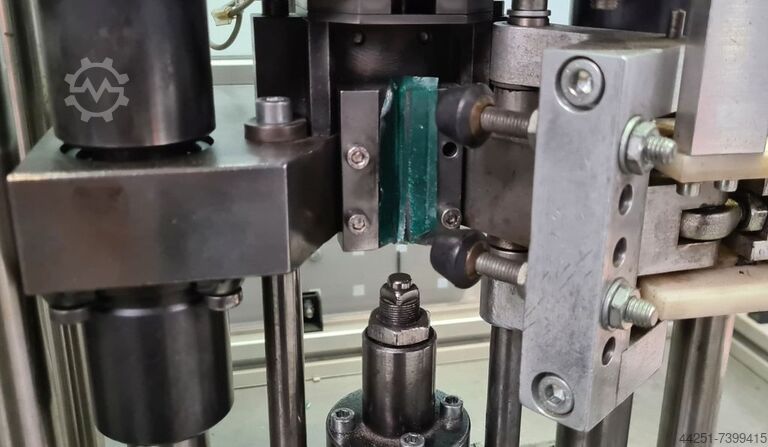

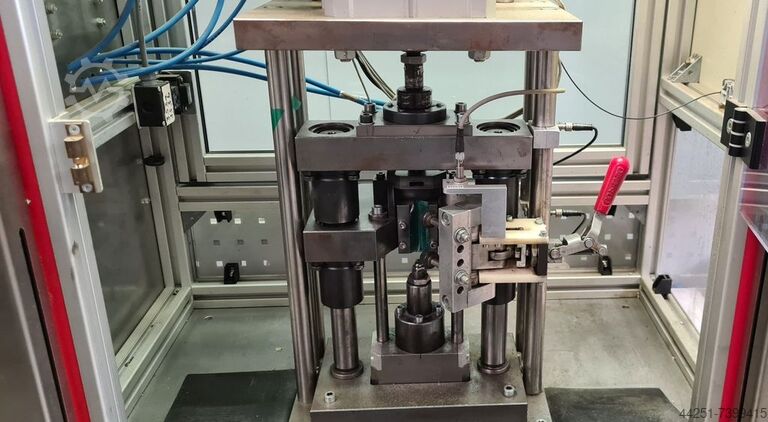

Непосредственно процесс запрессовки также осуществляется пневматически с использованием пуансона, направляемого на роликовых подшипниках.

Сначала с помощью вручную регулируемого давления p1 контролируется, чтобы штифт не был запрессован в вал слишком легко. Затем с помощью также вручную регулируемого давления p2 штифт запрессовывается до упора в роторный вал. Благодаря предварительно нагруженному дисковому пружинному пакету с усилием 5 000 Н исключается приложение чрезмерной силы к штифту и валу.

Роторный вал должен вручную оператором устанавливаться, извлекаться и фиксироваться в инструментах. Этот процесс защищён системой светового барьера.

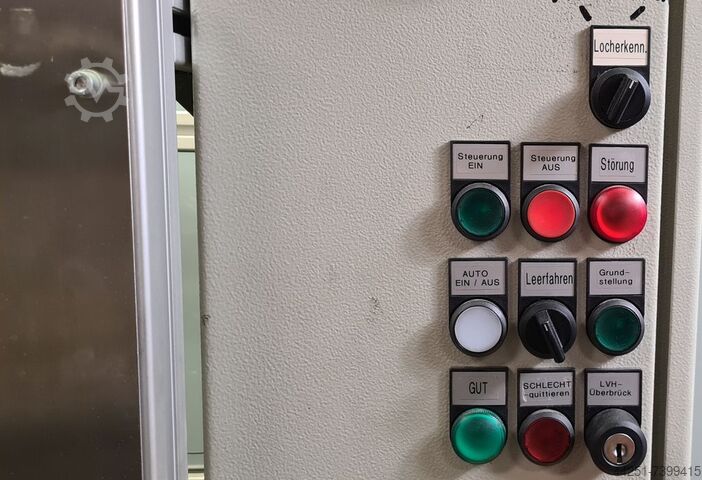

Конструкция

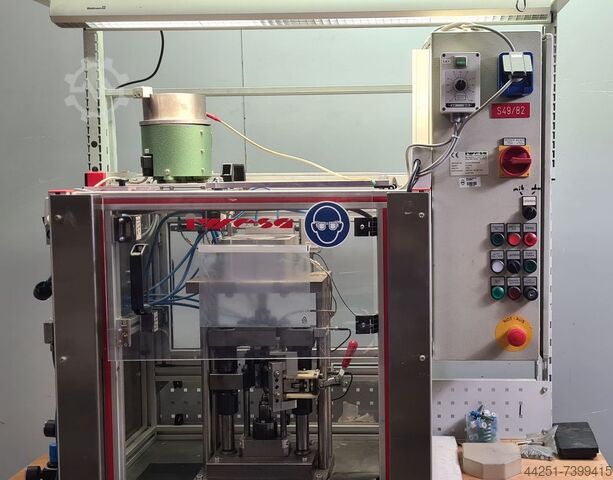

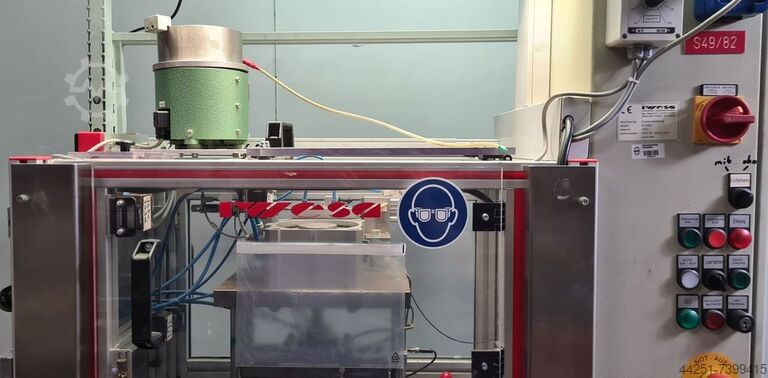

Самонесущая, интегрированная в комплексную линию станция для запрессовки керамических штифтов и шариков.

Роторные валы:
Диаметр: 5 – 20 мм
Длина: 50 – 200 мм

Керамический штифт:
Диаметр: 3 мм
Длина: 5 ± 0,2 мм

Рабочий цикл
Производительность: 15 циклов в минуту

Безопасность
Защитная дверь с концевым выключателем безопасности
Световой барьер категории 4
Аварийная остановка

Уровень шума
Постоянное звуковое давление на рабочем месте: 70 дБ(А)

Электрическое подключение
Напряжение: 230 В переменного тока
Dwoc Ed Ddeib H U Djceb
Частота: 50 Гц
Предохранитель: 10 А

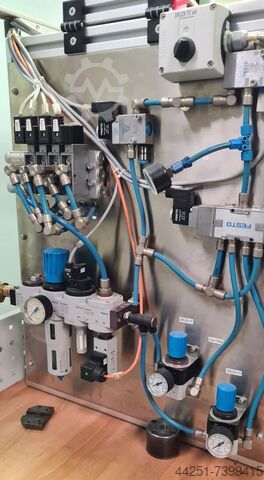

Пневмоподключение
Рабочее давление: 5 – 7 бар

Габариты
Д × Ш × В = 850 × 950 × 1020 мм
Масса: ок. 110 кг

Год выпуска: 2003

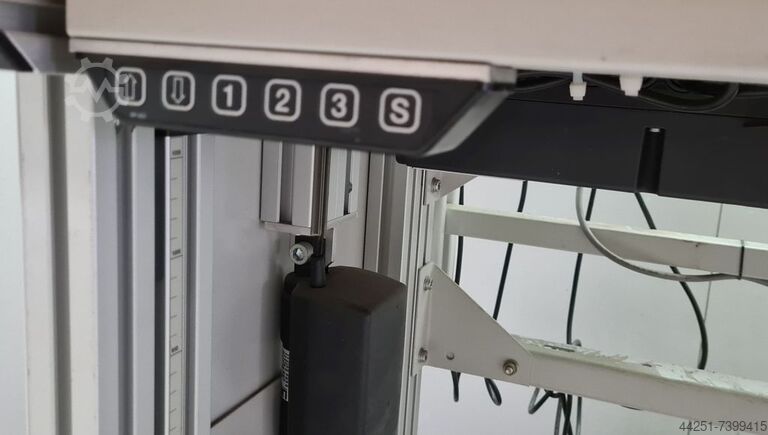

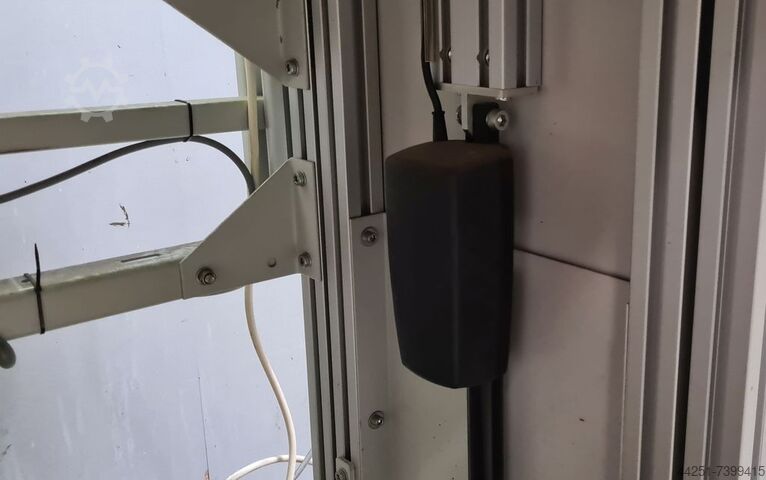

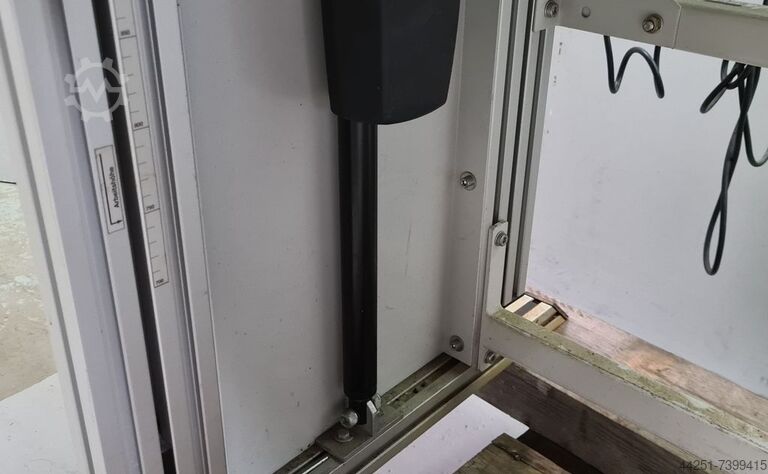

Электрически регулируемый по высоте рабочий стол

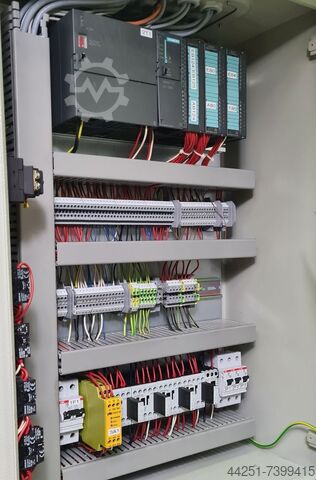

Документация и электрические схемы в наличии
