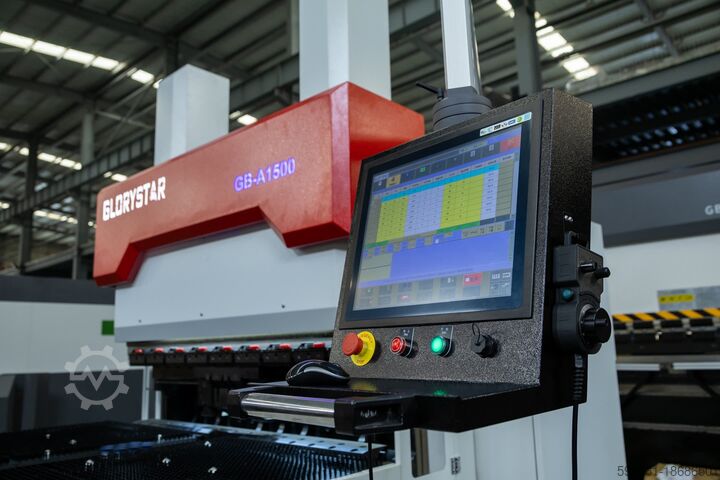

гибочный станок Glorystar laser GB-A1500 Bending machine

Описание

GB-A1500
Полностью автоматический высокоскоростной гибочный центр
Длина гибки (мм): 1500
Высота гибки (мм):
4стороны160
4стороны170/2стороны350
4стороны350
Минимальный размер формовки:
(Сгиб 4 стороны) (мм) 4 стороны 160: 350*250
4 стороны 170/2 стороны 350: 350*250
4 стороны 350: 350*250
Максимальный размер гибки (мм) 1500*1500
Перемещение по оси X: 120
Перемещение по оси Y:
4 стороны 160: 200
4 стороны 170/2 стороны 350 305
4 стороны 350: 305
Перемещение по оси Z:
4 стороны 160: 170
4 стороны 170/2 стороны 350: 357
4 стороны 350: 357
Roc R Nc Ifev Ikvgjnjw
Высота прессовочного ножа:
4 стороны 160: 177
4 стороны 170/2 стороны 350: 177
4 стороны 350: 357
Количество осей:
присоска: 11
Прижимной рычаг: 14
Мощность машины (кВт) присоска: 34,7
Прижимной рычаг: 36,35
Максимальная толщина гибки алюминиевой пластины (мм): 3
Максимальная толщина гибки железной пластины (мм): 2
Максимальная толщина гибки нержавеющей стали (мм): 1,5
Максимальная скорость гибки (с/нож): 0,2
Габаритные размеры (мм) длинные
(спереди)
4 стороны 160: 1890
2-4 стороны 350 присоски: 1890
2-4 стороны 350 прижимной рычаг: 1890
Ширина
(сторона) 4 стороны 160： 3300
2-4 стороны 350 присоски：3536
2-4 стороны 350 прижимной рычаг: 4127
4 стороны 160: 2666
2-4 стороны 350 присоски: 2946
2-4 стороны 350 прижимной рычаг: 2946
Вес (прибл. кг) 4 стороны: 160
2-4 стороны 350 присоски: 10000
2-4 стороны 350 прижимной рычаг: 10000
1) Рама станка — самая тяжелая сварная конструкция, напряжение снято в процессе отжига, это свело к минимуму прогиб рамы.
2) Полностью замкнутый контур управления осью Y
3) Пропорциональная гидравлическая система компенсации для предотвращения деформации
4) Немецкий линейный энкодер HEIDENHAIN
5) Тайваньский шарико-винтовой привод HIWIN и линейная направляющая, высокопроизводительные японские серводвигатели переменного тока и приводы переменного тока Yaskawa
6) Богатые функции профессиональной системы управления CYBELEC/DELEM
7) Электрогидравлический модуль синхронизации сервопривода и греческий модуль давления BOSCH
8) Точность повторения +/-0,01 мм
9) Точность параллельности +/-0,01 мм
