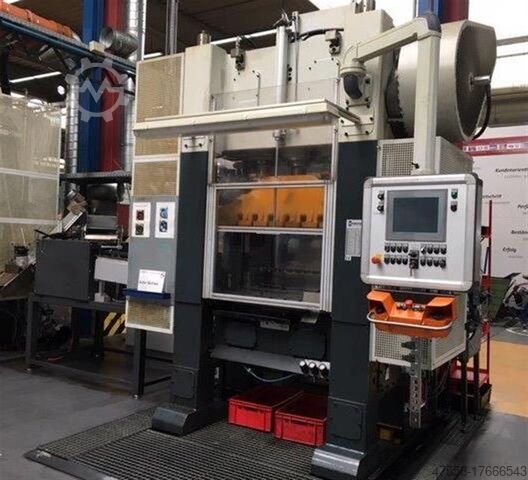

Трансферный пресс - Линия прессования Hydrotec-Maschinenbau FSTA 2-50

Описание

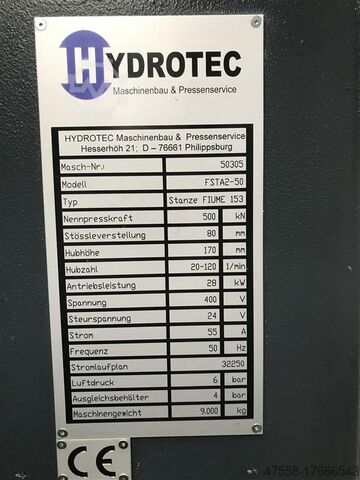

Технические детали:
Усилие пробивки: 500 кН
Усилие срезания: 9,0 тонн

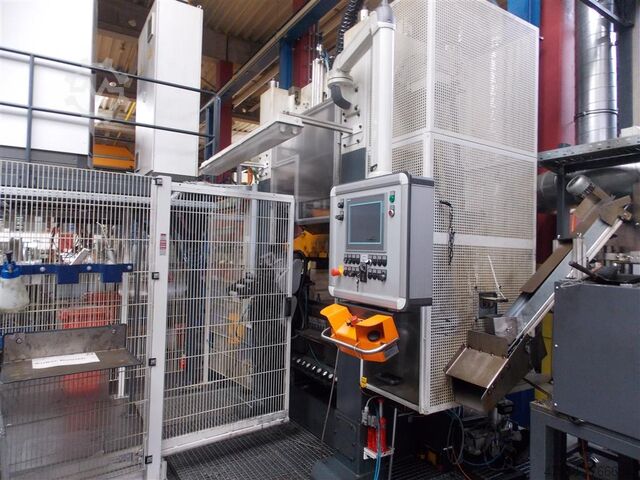

Управление: сенсорная панель Siemens S7
Регулировка плунжера: 80 мм
Фиксированный ход плунжера: 170 мм
Скорость хода: 20 - 120 ходов/мин
Ширина колонны: 1140 мм
Rscsu Nftts R Nc Ifnow
Высота установки: 350 - 430 мм
Боковой зазор колонны: 315 мм
Поверхность стола: Д х Ш 1100 х 400 мм
Площадь плунжера: Д x Ш 1100 x 400 мм
Проходное отверстие в столе: 950 x 100 мм
Высота стола над полом: 1100 мм
Боковой зазор в вертикальном положении: 315 мм
Мощность привода переменного тока: 230 В переменного тока/24 В постоянного тока кВт
Рабочее давление: 6 бар
Часы работы: Машина 1: 6654 ч
Часы работы: Машина 2: 5970 ч
Общая потребляемая мощность: прибл. 30 кВт на машину
Вес машины приблизительно: 9,5 тонн на машину

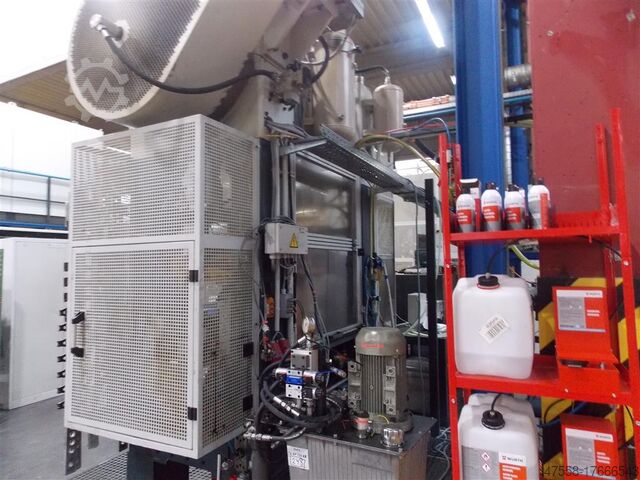

2 механических трансферных пресса - линия прессования в автоматическом режиме.
В настоящее время данная линия предназначена для производства автомобильных гнезд/электрических гнезд.
Линия оснащена:

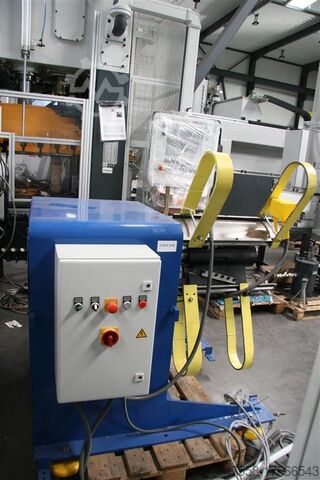

1. разматывателем* PM245, с функцией определения петли рулона,
вес рулона 2 тонны, ширина рулона до 450 мм

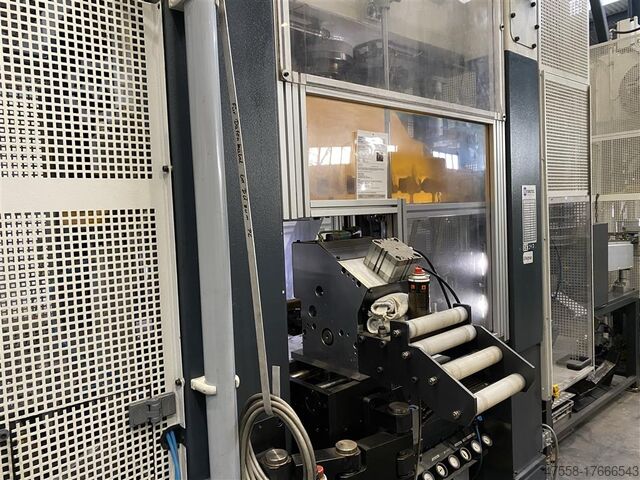

2. управляемая подача полосы (рулонная подача), состоящая из 2 осей (поперечной и продольной)

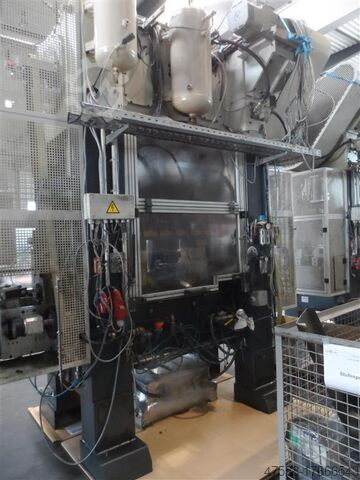

3. пресс 1:
Пресс глубокой вытяжки с пятью пневматическими выталкивателями (с индивидуальной регулировкой и дополнительной планкой)
4. подающее устройство из конвейерной ленты Püschel, барабанного вибротранспортера, линейного вибротранспортера
Производительность до 100 деталей в минуту
Ленточный поворотный конвейер для выгрузки деталей глубокой вытяжки/передачи по крутому конвейеру на конвейер с поворотными воротами/передачи на подачу вырубного пресса по механическим виброрейкам
5. вырубной пресс 2 (с подготовкой для выталкивателя)

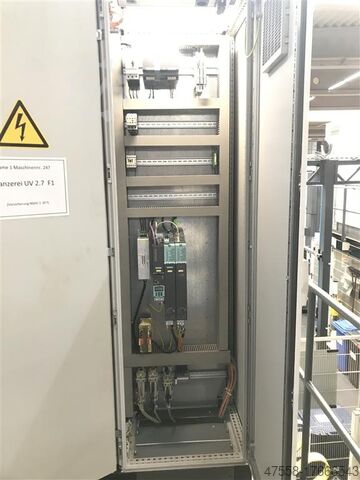

Различные защитные ограждения, предохранительные устройства, защитные выключатели, системы контроля (Pilz PLC) (адаптированные к руководству по эксплуатации машины)
Дополнительно:
1 неиспользованный запасной маховик-редуктор
Дополнительно:
Полный набор инструментов* для изготовления автомобильных гнезд (например, для прикуривателей или электроприборов), включая полную технологию и технические чертежи (DXF)
*
