Выпрямительный пресс Hidrogarne 100T Portalrichtpresse TL 3000x10000mm

Описание

Здесь представлена пресс‑установка клиента, введённая в эксплуатацию в 2024 году.

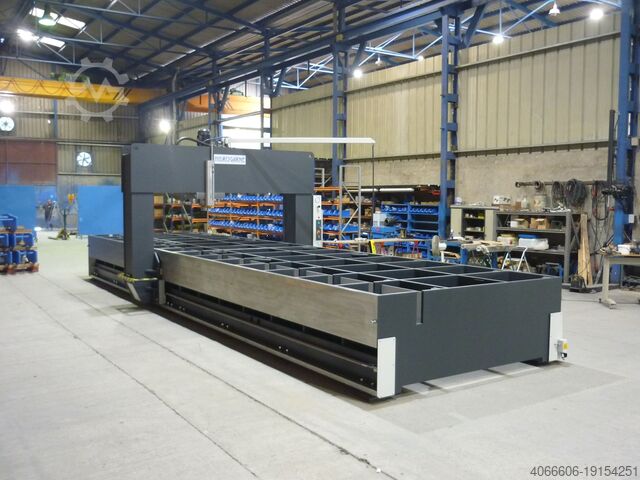

МОБИЛЬНЫЙ ГИДРАВЛИЧЕСКИЙ ПОРТАЛЬНЫЙ ПРЕСС С ПОДВИЖНОЙ ГОЛОВКОЙ И СТОЛОМ ДЛИНОЙ 10 МЕТРОВ ДЛЯ ВЫПРЯМЛЕНИЯ СВАРНЫХ КОНСТРУКЦИЙ И РЕЗАНЫХ ПЛИТ
ТЕХНИЧЕСКИЕ ДАННЫЕ
Усилие, т: 100
Мощность двигателя, кВт: 4
Мощность вентилятора двигателя, кВт: 0,37
Мощность двигателя перемещения моста, кВт: 0,75
Рабочая скорость, мм/с: 3
Скорость сближения, мм/с: 9,2
Скорость обратного хода (Velocidad retorno), мм/с: 14,4
Макс. давление, бар: 320
Полезная рабочая площадь, мм: 10 000 x 2 545
Макс. ход штока, мм: 450
Максимальная открытая высота, мм: 600
Продольное перемещение, мм: 2 120
Перемещение портала, мм: 9 140
Высота рабочей зоны, мм: 900
Общая длина, мм: 10 200
Общая ширина, мм: 3 660
Высота, мм: 2 900
Масса, кг: 26 000
Гидравлический пресс TL-100/10000E относится к серии T/NC и специально разработан для правки сварных конструкций и резаных плит.
Как и все наши гидравлические прессы этой серии, его конструкция облегчает загрузку и разгрузку крупных изделий. Благодаря боковому перемещению цилиндра и продольному перемещению портала возможен доступ к различным точкам прессования без необходимости перемещать обрабатываемую деталь.
Машина полностью соответствует основным требованиям безопасности и охраны здоровья согласно директивам CE.
КОНСТРУКЦИЯ И СТОЛ
• Электросварная конструкция, изготовленная исключительно из стали S355JR.
• По завершении сварки конструкция стабилизируется и подвергается механической обработке для обеспечения идеальной параллельности и точности.
• Проектирование и расчёты выполнены с использованием программы конечно-элементного анализа.
• Продольное перемещение портала осуществляется частотным преобразователем и зубчатым ремнём.
• Боковое перемещение головки моторизировано.
ЦИЛИНДР И ГИДРАВЛИЧЕСКИЙ АГРЕГАТ
• Двусторонний цилиндр с отполированной втулкой, хромированным поршнем и необслуживаемыми антифрикционными направляющими.
• Оснащён съёмной и сменной подкладкой для предотвращения износа поршня; конец механически обработан для адаптации к оснастке.
• Оснащён штатной системой предотвращения вращения цилиндра и прецизионной фронтальной частью с концевыми выключателями для регулировки хода цилиндра.
• Моторизированный гидроагрегат с двумя скоростями и автоматическим отключением быстрого режима.
• Клапан сброса давления в цилиндре.
• Регулятор давления.
• Глицериновый манометр с индикацией тоннажа.
ЭЛЕКТРООБОРУДОВАНИЕ И БЕЗОПАСНОСТЬ
• Электрошкаф содержит переключатель для выбора между ручным и полуавтоматическим режимом работы.
• Также предусмотрен переключатель между скоростью быстрого сближения и медленной рабочей скоростью.
• Управление осуществляется с пульта с кнопкой аварийной остановки и низковольтной системой управления.
Rjc R Nc Iowkvmnefnsw
• Оснащён кнопкой подтверждения запуска цикла.
