Выпрямительный пресс Hidralmac 150 Tonnen Profilrichtpresse horizontal

Описание

Давление: 150 т
Общая потребляемая мощность: 20 кВт
Вес машины прибл.: 11,5 т
Занимаемая площадь прибл.: 8800 x 1800 x 2200 мм
Бесступенчатая настройка давления с помощью поворотного регулятора: 15-150 т
Диаметр цилиндра : 100 мм
Скорость прессования (бесступенчатая регулировка с помощью джойстика): 0-9,9 мм/с
Серводвигатель: 2 кВт
Охлаждающее устройство: 1 кВт
Масляный бак (под прессовым столом): 350 l
Охлаждение масла (электрическое): 1 кВт (макс.)

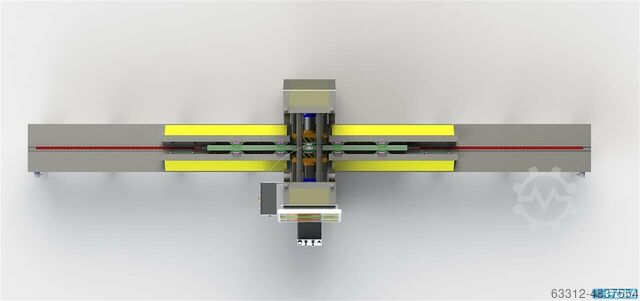

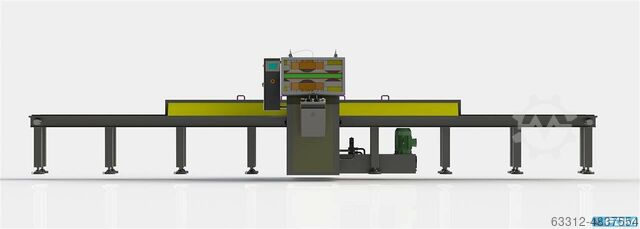

Профилеправильный пресс 150 T с двумя прижимными цилиндрами.
Правильный пресс подготовлен для соответствующего типа материала с помощью сменных закругленных распорных элементов. 10 вставок заменяются вручную простым вдавливанием в пазы.
В комплект поставки входит базовое оборудование для одного профиля. Затем на монитор вызывается программа для соответствующего профиля. На мониторе отображается идеальная линия, а также восходящая и нисходящая миллиметровая шкала с линиями 0,5 мм. Теперь профиль, подлежащий правке, помещается на левую сторону стола, прижимается к держателю и зажимается быстрозажимным устройством. Как держатель, так и быстрозажимное устройство быстро регулируются и установлены на зажимной плите. Эта зажимная плита перемещается по линейной направляющей слева направо и наоборот. Перемещение осуществляется с помощью цепного привода и серводвигателя. Движение запускается с помощью джойстика на панели управления.
После зажима профиля оператор с помощью джойстика перемещает зажимную плиту в пресс. Скорость перемещения составляет до 100 мм в секунду, но может плавно регулироваться до 10 мм в секунду. Для этого достаточно чуть меньше потянуть рычаг управления. Теперь камера высокого разрешения показывает профиль в прессе. Оператор видит точное отклонение от идеальной линии. В зависимости от необходимости он толкает или тянет профиль до нужной точности. Затем он продолжает медленно двигаться через пресс и видит на мониторе, насколько прямым стал профиль. При необходимости он может переместить профиль вперед или назад и отрегулировать его. После выпрямления профиля он выходит из пресса справа и может быть удален. При желании прижимная плита теперь перемещается обратно в положение загрузки слева или теперь она загружается справа для экономии времени.
Rocjfxygwe R Nc Ifnew
Пресс можно эксплуатировать только при следующих условиях:
Допустимая температура окружающей среды: 5-60 °C
Допустимая относительная влажность: при 20°C - 90%, при 40°C - 50%.
Высота над уровнем моря места установки NN: + 1000 м
Допустимые колебания E-сети: +/- 10%
