Правильный пресс - двойная колонна JENNY RZ- 205-3-600

Описание

Давление 3 т
Выступ 0 мм
Ход поршня 200 мм
Общая потребляемая мощность 15 кВт
Вес станка ок. 4 т
Занимаемая площадь ок. м

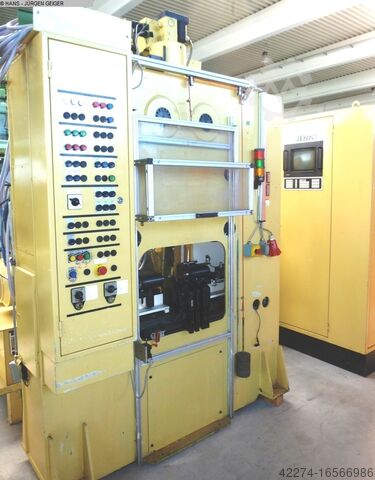

J E N N Y - Швейцария, Автоматический двухколонный правильный пресс
Тип RZ - 205 / 3 - 600, год выпуска 1990, серийный номер 86 596
_____
Давление на верхний плунжер 3 тонны
Ход плунжера ок. 200 мм
Высота установки макс. 500 мм
Длина зажима заготовки макс. 600 мм
Высота центра над столом ок. 210 мм
Скорость вращения плунжера до 0,17 мм/с
Скорость перемещения от 0,02 до 0,17 мм/с

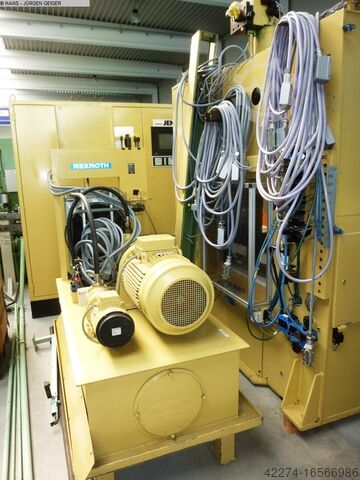

Привод насоса 15 кВт
Общий привод прибл. 20 кВт - 380 В - 50 Гц
Вес ок. 4 000 кг
Принадлежности / специальное оборудование:
Станок без автоматической подачи заготовок, детали (гофрированные) вставляются вручную, перед рабочей зоной находится раздвижная бонета из оргстекла, управляемая вручную
В настоящее время оснащен 1 правильным пуансоном и 4 пневматическими измерительными точками, однако
Roc R Ncot Hw Ame Ifnow
возможно подключение макс. 7 точек измерения. Они регулируются в продольном направлении на нижнем столе пресса в диапазоне около 500 мм, выравнивающий плунжер регулируется на верхнем плунжере в призматической направляющей
2 задние бабки могут перемещаться по столу пресса до максимальной длины зажима 600 мм, левая с приводом и зажимной втулкой, правая с разделительным диском
Вращение заготовки с помощью шагового двигателя от 10 до 100 об/мин
2 опоры для заготовок (призмы) слева и справа для поддержки заготовок
Заготовка измеряется в заданных точках и выпрямляется соответствующим образом
Процесс правки контролируется и управляется измерительным устройством,
Управление ходом правки для заданного хода плунжера
левая задняя бабка с приводом
Оригинальное управление последовательностью действий JENNY (FMS) в отдельном шкафу управления с экраном и клавиатурой, ввод параметров,
