ступенчатый пресс Erfurt / Schuler Tandemlinie TL-XL 7.31

Описание

Tandem-линия_TL-XL 7.31

Техническое описание:
Front of Line
- VMT система распознавания плат
- Устройство загрузки листового металла для стали и алюминия
- Очищающая и смазывающая установка для стали и алюминия

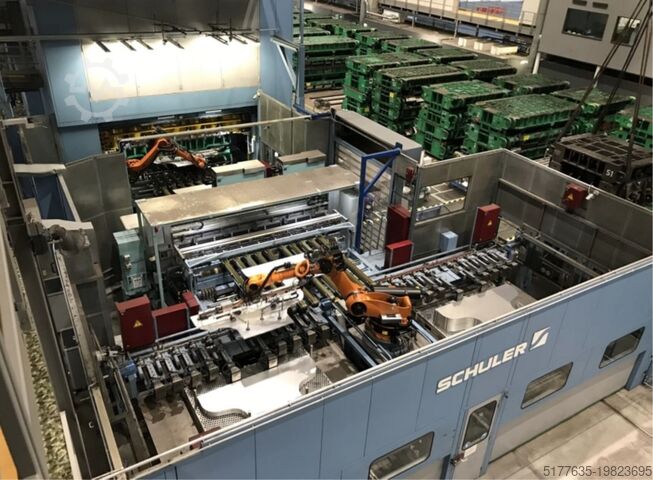

Tandem-линия
Состоит из 5 отдельных этапов

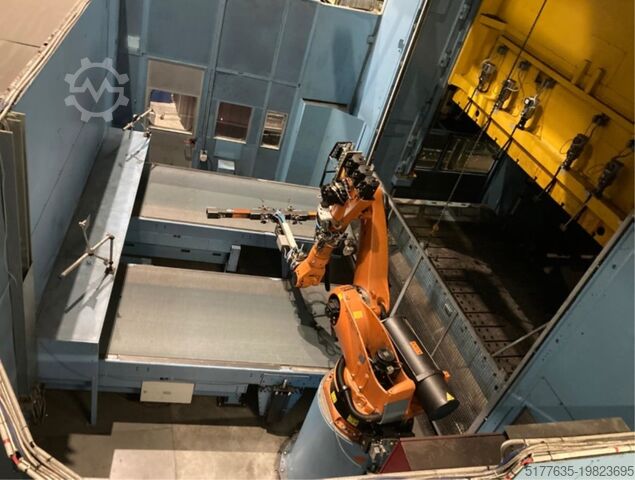

- Автоматизация (роботы)
- 10 выдвижных столов

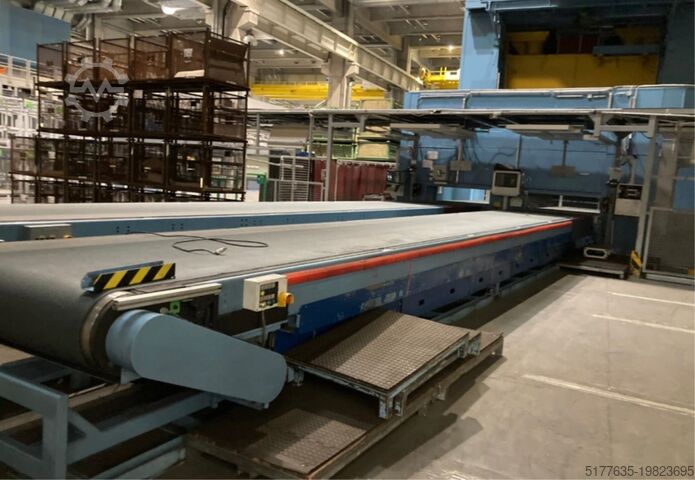

- 2 ленточных конвейера после 5-й станции ориентации

Год проведения модернизации: 2012
Механика: направляющие, приводы, подшипники
Электрика: переоборудование системы управления на Siemens S7
переоборудование системы безопасности на Pilz
переоборудование визуализации на Beckhoff

1-я стадия
Производитель: ERFURT
Гибочный привод / LINK DRIVE
Усилие пресса: 2 800 кН
Размер стола: 5 000 x 2 500 мм
Плита ползуна: 5 000 x 2 500 мм
Ход ползуна: 1 120 мм
Dwjcow R Ucts Ed Ddceb
Высота установки: 1 100 / 1 650 мм
Регулировка ползуна: 550 мм
Число ходов: 6-15 об/мин
Пневмоподушка в ползуне
Ход подушки: 200 мм
Усилие выталкивателя: 1 000 кН
Гидроподушка в столе
Ход подушки: 350 мм
Усилие прижатия: 6 000 кН
Усилие выталкивателя: 600 кН
Год выпуска: 2010

2-я стадия
Производитель: SCHULER
Усилие пресса: 1 500 кН
Размер стола: 4 500 x 2 500 мм
Плита ползуна: 4 500 x 2 500 мм
Ход ползуна: 1 100 мм
Высота установки: 1 000 / 1 500 мм
Регулировка ползуна: 500 мм
Число ходов: 6-18 об/мин
Пневмоподушка в ползуне
Ход подушки: 150 мм
Усилие выталкивателя при 5 бар: 1 500 кН
Год выпуска: 1987

3-я стадия
Производитель: SCHULER
Усилие пресса: 1 500 кН
Размер стола: 4 500 x 2 500 мм
Плита ползуна: 4 500 x 2 500 мм
Ход ползуна: 1 100 мм
Высота установки: 1 000 / 1 500 мм
Регулировка ползуна: 500 мм
Число ходов: 6-18 об/мин
Пневмоподушка в ползуне
Ход подушки: 150 мм
Усилие выталкивателя при 5 бар: 1 500 кН
Год выпуска: 1987

4-я стадия (2–5 стадия)
Производитель: SCHULER
Усилие пресса: 1 500 кН
Размер стола: 4 500 x 2 500 мм
Плита ползуна: 4 500 x 2 500 мм
Ход ползуна: 1 100 мм
Высота установки: 1 000 / 1 500 мм
Регулировка ползуна: 500 мм
Число ходов: 6-18 об/мин
Пневмоподушка в ползуне
Ход подушки: 150 мм
Усилие выталкивателя при 5 бар: 1 500 кН
Год выпуска: 1987

5-я стадия
Производитель: SCHULER
Усилие пресса: 1 500 кН
Размер стола: 4 500 x 2 500 мм
Плита ползуна: 4 500 x 2 500 мм
Ход ползуна: 1 100 мм
Высота установки: 1 000 / 1 500 мм
Регулировка ползуна: 500 мм
Число ходов: 6-18 об/мин
Пневмоподушка в ползуне
Ход подушки: 150 мм
Усилие выталкивателя при 5 бар: 1 500 кН
Год выпуска: 1987
