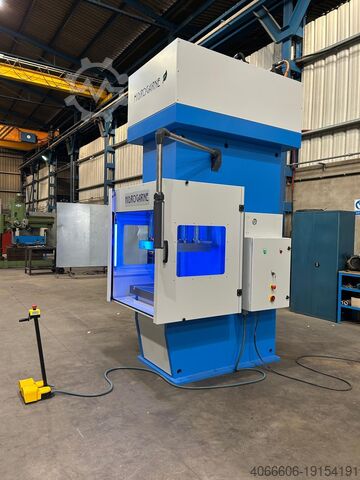

Гидравлический пресс Hidrogarne 150T C-Ständer-Servo-Presse CR-150/SERVO

Описание

Здесь мы представляем вам пресс для литья под давлением с нашего завода, который мы построили для демонстрационных целей на торговых ярмарках.
ТЕХНИЧЕСКИЕ ДАННЫЕ:
Сила 150 т
Мощность двигателя 11 кВт
Ход цилиндра 400 мм
Рабочая скорость переменная 8 - 0 мм/сек
Скорость приближения 220 мм/сек
Скорость возврата 220 мм/сек
Рабочее давление 290 бар
Размер стола 900 x 650 мм
Размер ползуна 750 x 500 мм
Открытая высота 650 мм
Рабочая высота 950 мм
Ширина 1360 мм.
Глубина 2,135 мм
Высота 2910 мм.
Вес 6000 кг.
Мы разработали моторизованные винтовые насосы серии CR/SERVO с низким потреблением и экономией энергии до 60%.
Они специально разработаны для выполнения высокопроизводительных работ по штамповке, сушке и пробивке.
Прессы CR-SERVO последнего поколения получили широкое распространение и теперь могут применяться в самых разных областях, в том числе благодаря возможности интеграции этих устройств в автоматизированные производственные линии.
СТРУКТУРА:
Стальные рамы этой серии представляют собой электросварную конструкцию, изготовленную исключительно из чугуна марки S355JR. Они стабилизируются и механизируются до конца процесса сварки, чтобы гарантировать идеальную параллельность и точность. Рассчитано и построено с использованием программного обеспечения для метода конечных элементов. Таким образом мы гарантируем наши высокие стандарты точности и качества.
Они имеют верхнюю и нижнюю плиту стола/ползуна из акрилата C45E, которые оснащены Т-образными пазами согласно DIN 650. Верхняя плита гарантирует идеальную параллельность благодаря двум боковым направляющим диаметром 50 мм и корпусам, не требующим обслуживания.
ГИДРАВЛИКА:

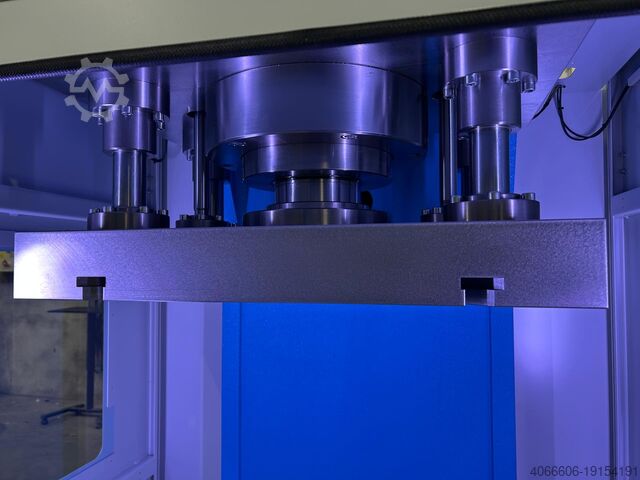

Главный цилиндр одностороннего действия с гильзой, хромированным поршнем и не требующими обслуживания направляющими для защиты от износа.
Для быстрого подхода и быстрого отвода установлены 2 боковых цилиндра двойного действия, обеспечивающих быстрый подход и быстрый отвод, с хромированной эмблемой и направляющей.
Гидравлическая группа REXROTH с серводвигателем и устройствами управления, включая устройство управления подводом и отводом, а также систему поддержания постоянной мощности и скорости с помощью серводвигателя, блокиратор обратного хода, предохранительный клапан, запорный клапан шпинделя и воздушное охлаждение.
Rsc R Nc Iewkvktsfnow
ЭЛЕКТРИКА:

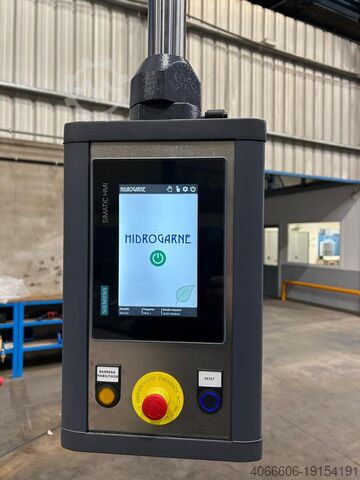

Включает модель SIEMENS. ПЛК в стандартной комплектации. SIMATRIC S7 1200 и ориентируемая панель с 7-дюймовым модулем. МПТ-700. Позволяет программировать мощность, расстояние перемещения и скорость, с объемом памяти 300 программ.
Электрические и гидравлические клапаны резервированы и управляются автоматически. Они включают в себя дополнительный предохранительный блок и устройства автоматического управления клапанами и безопасностью. Проверка и сертификация правильности функционирования и безопасного расстояния для световых барьеров.
Управление осуществляется посредством электрической ножной педали при низком напряжении.

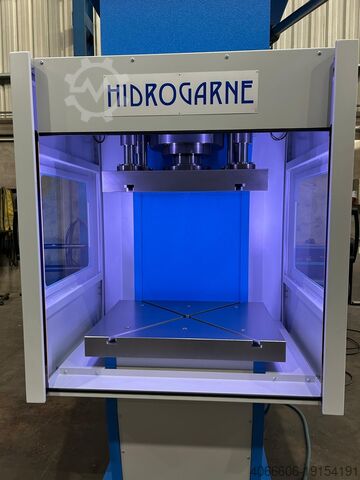

Для обеспечения безопасности передняя рабочая зона оборудована электрическими замками безопасности типа 4 PLe, двумя практичными боковыми ограждениями с предохранительным клапаном и светодиодным внутренним освещением.
Соответствует всем важным требованиям безопасности и охраны труда в соответствии со стандартом CE.
