Гидравлический пресс hidrobrasil 17 Tonnen Einständerpresse

Описание

Здесь приведены технические характеристики предлагаемой машины:
Если пресс не полностью соответствует вашим требованиям, пожалуйста, нажмите здесь, чтобы запросить индивидуальное предложение с учетом ваших потребностей:
Свяжитесь с нами для получения индивидуального предложения
HIDROBRASIL производит прессы в точном соответствии с вашими пожеланиями по удивительно выгодным ценам!
Технические данные + информация:

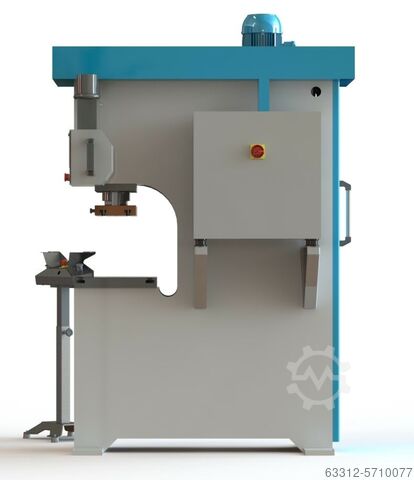

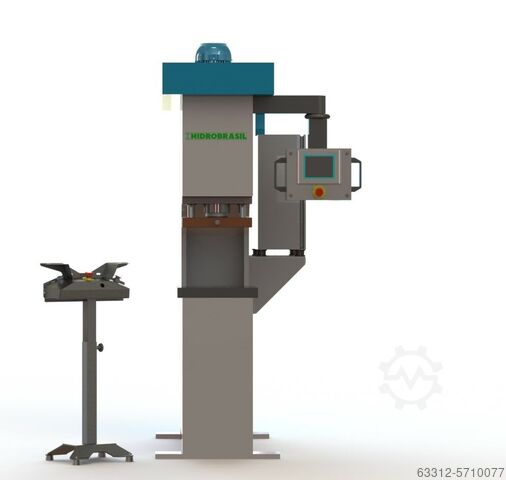

Гидравлический одностоечный пресс 17 T
Одноколонный пресс мощностью 17 Т, подходящий для непрерывной сменной работы, с такими основными данными:
a) Скорость перемещения вниз 10 мм сек,
b) Скорость открытия до 25 мм/сек.
в) Скорость начала прессования 10 мм/сек
г) Размер стола 400х400 мм
e) Рама размером 200x200 мм, с Т-образными пазами и центральным цилиндрическим зажимом
Rscogrki Ss R Nc Ifnjw
f) Габаритные размеры ок. 1150x800x1750 мм
g) Индикатор температуры масла на масляном баке
h) Настройка давления от 5 T до 17 T (регулируется с помощью поворотного регулятора)
i) Ручное рычажное управление с двумя скоростями
j) Корпус машины с порошковым покрытием или двойной окраской
k) Линия питания шкафа управления сверху с кабелем длиной 3000 мм и вилкой на 16 ампер
l) Монтаж, ввод в эксплуатацию, инструктаж за отдельную плату
Конструкция пресса Одноколоночный пресс
Термически нейтральный 80 - 120 °C
Количество рабочих сторон 1 сторона
Усилия прессования
Усилие прессования макс. (при 250 бар) 170 кН
Усилие свободного отрыва макс. 10 кН
Время нарастания давления Закрытая инструментальная сталь на сталь Макс. 2 сек.
Размеры
Макс. Ширина открытия 250 мм
Ход и мин. отверстие 100 мм
Высота стола над полом 850 мм
Высота над полом (общая высота) ок. 2200 мм
Высота зала мин. 2500 мм
Параллельное отклонение при 20°C +/- 0,1 мм
Прогиб
Определяется при максимальном усилии зажима при 70 % заполнении < = 0,3 мм/м
Вес
Общий вес пресса без эксплуатационных материалов ок. 1 тонны
Скорость закрытия
Быстрое закрытие со скоростью 10 ммсек.
Скорость нажатия 10 - 0 ммсек.
Звуковое давление
Уровень звукового давления, измеренный на высоте 1,5 м у панели управления в соответствии с DIN 45635-T16-KL3 макс. 78 дБ(A)
Гидравлика
Количество прижимных цилиндров 1 шт.
Рабочее давление макс. 250 бар
Время нарастания давления прессования . 2 сек.
Точность давления во время хода прессования +/- 5 бар
Главный насос
Шестеренчатый насос прибл. 6 л/мин
Объем масла прибл. HLP 46 MW 100 литров
Температура окружающей среды макс. 40 °C
Температура масла макс. 55 °C
Температура потока °C
Электрическая система
Основное питание 400 В переменного тока
Управляющее напряжение гидравлических насосов 24
24 В ПОСТОЯННОГО ТОКА
Частота 50 Гц
Гидравлическое подключение Главный двигатель 2,2 кВт
Общее подключение Прибл. 3 кВт
Конструкция
Пресс сконструирован как масляно-гидравлический одноколонный пресс. Гидравлика и бак расположены в верхней части пресса
Гидравлический блок
Гидравлическая система смонтирована в верхней части пресса.
Защитные устройства
Для описанной комплектации пресс соответствует действующим правилам безопасности в соответствии с UVV, а также последней версии стандартов и директив, действующих в ЕС.
Электрика / элементы управления
Распределительный шкаф с компонентами управления, питания и безопасности расположен на правой стороне пресса.
Пресс управляется с помощью ручного рычажного управления
Оборудование шкафа управления
Класс защиты IP 54
Резервное пространство Прибл. 20 %
Охлаждение нет
Внутреннее освещение нет
Переключатель режимов работы Блокиров
