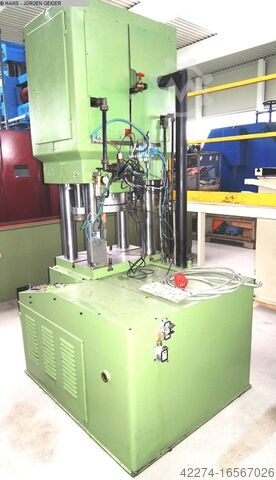

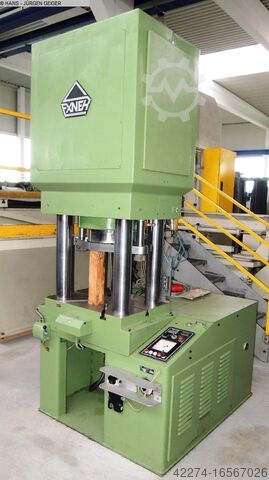

Гидравлический - четырехколонный пресс EXNER H 4 SP-200

Описание

Давление 200 т
Ширина прохода NA мм
Ход штока 180 мм
Длина стола 690 мм
Ширина стола 530 мм
Расстояние между стойками 420 мм
Общая потребляемая мощность 18 кВт
Вес станка ок. тонн
Занимаемая площадь ок. м
E X N E R
Гидравлический четырехколонный пресс для тиснения, зенкования,
формовки, калибровки и штамповки (медали)
Тип H4SP 200 # 1101-20
Год выпуска 1971, но за это время несколько раз ремонтировался
_____
Сила давления вниз прибл. 200 тонн
Усилие втягивания вверх прибл. 20 тонн
Полезный размер стола 420 x 220 мм
Общий размер стола 700 x 530 мм
Расстояние между колоннами спереди 420 мм
По бокам 220 мм
Высота установки от стола до плунжера 380 мм
Ход плунжера ок. 200 мм
Поршень / колонна Ø 270/120 мм
Отверстие в поршне 50 мм
Скорость закрытия плунжера:
-Быстрый траверс/нагрузочный траверс/рампа до 330/10/180 мм/сек.
Общая потребляемая мощность ок. 15 кВт - 380 В - 50 Гц
Вес ок. 3 000 кг
Размеры машины ок. 1,4 x 1,3 x ок. 2,75 м
Принадлежности / специальное оборудование
Rec R Ncet Hw Dws Ifnow
" Гидравлический выталкиватель в столе с собственной регулировкой давления
" Электрический селекторный переключатель для
непрерывный ход / ножной разжим / ручное включение / настройка
" Большой дисплей давления и индикаторные лампы достигнутого давления/достигнутой глубины
" Ход пресса или быстрый траверс регулируется с помощью управляющей штанги слева и справа
справа от плунжера с концевыми выключателями.
" Давление устанавливается с помощью клапана давления с точной регулировкой
" Переход от цикла прессования к циклу возврата осуществляется с помощью устройства переключения давления
или через кулачок концевого выключателя.
" Распределительный шкаф и масляная гидравлика, все компактно смонтировано на машине
" и легко доступны.
Ранее на машине была установлена система автоматизации, от которой остались только различные пневматические линии и клапаны.
