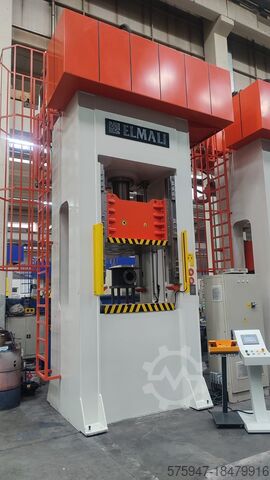

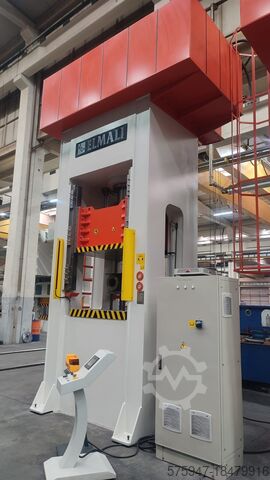

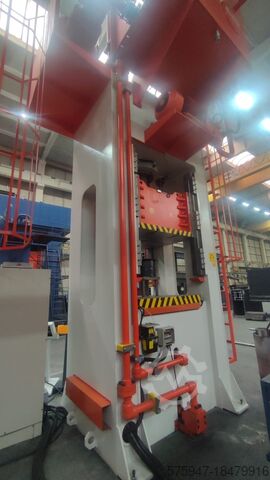

ПРЕСС ГЛУБОКОЙ ВЫТЯЖКИ ДВОЙНОГО ДЕЙСТВИЯ 320/140 ТОНН ELMALI EHSP 320/140

Описание

МЕСТО ПРОИЗВОДСТВА: Турция
ГАРАНТИЙНЫЙ ПЕРИОД: 24 МЕСЯЦА
СРОК ПОСТАВКИ: НЕМЕДЛЕННАЯ ПОСТАВКА СО СКЛАДА
ОБЩИЕ ХАРАКТЕРИСТИКИ ГИДРАВЛИЧЕСКИХ ПРЕССОВ ТИПА H – EHSP
o Стальной корпус и детали конструкции, в которых напряжение/сварочные напряжения сняты методом вибрации
o Управление ПЛК и сенсорная панель
o Применение аргона для крепежных элементов и стальных тянутых труб
o Сертификат на применение сварки EN ISO 15614-1 / 2017, одобренный TURK-AK и прошедший одобрение WPQR и WPS. (сертифицированными инженерами в соответствии с EN ISO 14731)
o Параллельность и вертикальные допуски применяются в соответствии с нормами ISO и DIN. (≤ 120 мкм/метр)
o Гидравлический блок PARKER или REXROTH
o SIEMENS / SCHNEIDER в компонентах выключателей
o Автоматическая центральная система смазки
o Двуручное управление
Система охлаждения
Стальная конструкция типа H с 8-ю направляющими рабочим столом
МАТЕРИАЛ КОРПУСА St52
РАЗДВИЖНЫЕ КРОВАТИ KESTLUB
ЕМКОСТЬ (ОЗУ)
320 ТОНН
ЕМКОСТЬ (ГОРШОК)
140 ТОНН
РАЗМЕР ГЛАВНОГО СТОЛА 1200 x 1200 мм
ПОДВИЖНЫЙ СТОЛ (RAM) РАЗМЕР 1200 x 1200 мм
ГОРИЗОНТАЛЬНАЯ ТОЧНОСТЬ 120 микрон/м.
ПЕРПЕНДИКУЛЯРНАЯ ТОЧНОСТЬ 60 мкм/м.
ХОД (ПОДШИПНИК) 1000 мм
ХОД (ПОРШЕНЬ) 350 мм
МИН. ВЫСОТА ПРОЕМА 300мм
МАКС. ВЫСОТА ПРОЕМА 1300 мм
СНЯТИЕ НАПРЯЖЕНИЯ ПОСЛЕ СВАРКИ С помощью технологии высокочастотной вибрации
ПРИМЕНЕНИЕ СВАРКИ - сертификат на применение сварки EN ISO 15614-1 / 2017, одобренный TURK-AK WPQR и WPS. (Сварочные работы проверяются инженерами, сертифицированными в соответствии с EN ISO 14731)
ПРОПОРЦИОНАЛЬНОЕ ПРИМЕНЕНИЕ СКОРОСТИ И ДАВЛЕНИЯ
Rec R Nc Ifevx T Hpenow
Система спроектирована как пропорциональная функция скорости и давления.
На разных этапах процесса прессования вводятся различные значения скорости, остановки и давления, а влияние деформаций материала и формы на работу минимизируется с пропорциональной точностью.
МАКС. ДАВЛЕНИЕ 250 бар – Пропорциональное регулирование
МОЩНОСТЬ ДВИГАТЕЛЯ 37 КВТ – IE3
РАСХОД НАСОСА 70 см³ – REXROTH
СКОРОСТЬ СВОБОДНОГО ПАДЕНИЯ 50 ~ 600 мм/сек. – Пропорционально регулируемый
СКОРОСТЬ ПРЕССОВАНИЯ 10 ~ 72 мм/сек. – Пропорционально регулируемый
СКОРОСТЬ ПОДЪЕМА 90 ~ 750 мм/сек. – Пропорционально регулируемый
ПОДУШКА ДЛЯ ШТАМПОВКИ СО СКОРОСТЬЮ – ДО 50 ~ 190 мм/сек. – Пропорционально регулируемый
ДИАМЕТР ГЛАВНОГО ЦИЛИНДРА Ø380 мм – Ck45
ДИАМЕТР ЦИЛИНДРА ГОРШКА Ø270 мм – Ck45
ВСПОМОГАТЕЛЬНЫЙ ЦИЛИНДР НОМЕР Ø100/60 мм Ck45 – 2 шт.
ВЫСОТА ПРЕССА 7300 мм
ГЛУБИНА ПРЕССОВКИ 2040 мм
ШИРИНА ПРЕССА 1400 мм
ВЫСОТА СТОЛА ОТ ПОЛА 1630 мм
РАЗМЕР БОКОВОГО ОКНА ПРЕССЫ 500x1685 мм
КЛАПАН ПРЕДВАРИТЕЛЬНОЙ ЗАПРАВКИ NG 200 – hawe
ГИДРАВЛИЧЕСКИЙ АГРЕГАТ REXROTH
ВЛАЖНЫЙ ОХЛАЖДАЮЩИЙ ТЕПЛООБМЕННИК CIESSE
ОФФЛАЙН ФИЛЬТРАЦИЯ REXROTH
ЦИРКУЛЯЦИОННЫЙ МОТОР НАСОС REXROTH – 3 кВт
ДВИГАТЕЛЬ, ИСПОЛЬЗУЕМЫЙ В УСТАНОВКЕ IE3
ИНДИКАТОР УРОВНЯ REXROTH
ВЕНТИЛЯТОР ОХЛАЖДЕНИЯ REXROTH – 10 МИКРОН
ФИЛЬТР НАПОРНЫЙ REXROTH – 10 МИКРОН
ОБРАТНЫЙ ФИЛЬТР REXROTH – 25 МИКРОН
ИНДИКАТОР МАСЛА И ТЕПЛА REXROTH
Б/У КЛАПАНЫ REXROTH
ПРЕДУПРЕЖДЕНИЕ О ЗАГРЯЗНЕНИИ ФИЛЬТРА С ЭЛЕКТРОННЫМ УПРАВЛЕНИЕМ
СМАЗКА АВТОМАТИЧЕСКАЯ – РЕГУЛИРУЕТСЯ НА ЭКРАНЕ
РЕГУЛИРОВКА ХОДА ПЛУНЖЕРА НАСТРАИВАЕТСЯ НА ЭКРАНЕ
РЕГУЛИРОВКА ТОННАЖА НА ЭКРАНЕ
ИНФОРМАЦИЯ ОБ ОШИБКАХ СИСТЕМЫ, НАСТРАИВАЕМАЯ НА ЭКРАНЕ
ИНФОРМАЦИЯ О СОСТОЯНИИ НАЖАТИЯ, РЕГУЛИРУЕМАЯ НА ЭКРАНЕ
ПАМЯТЬ ФОРМЫ, РЕГУЛИРУЕМАЯ НА ЭКРАНЕ
ИНФОРМАЦИЯ О ТЕМПЕРАТУРЕ МАСЛА ГИДРАВЛИЧЕСКОГО АГРЕГАТА, РЕГУЛИРУЕМАЯ НА ЭКРАНЕ
ЛИНЕЙНЫЙ ПРЕОБРАЗОВАТЕЛЬ
NOVATECHNIK или TURCK
ДАТЧИК ТЕМПЕРАТУРЫ PT100 4,20 мА.
ПЛК ДЕЛЬТА
СЕНСОРНЫЙ ЭКРАН DELTA KTP 7’’
ЭЛЕКТ
