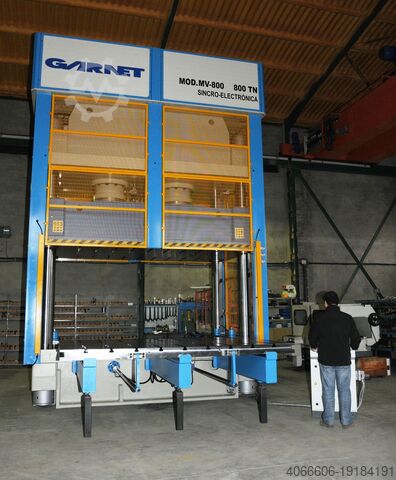

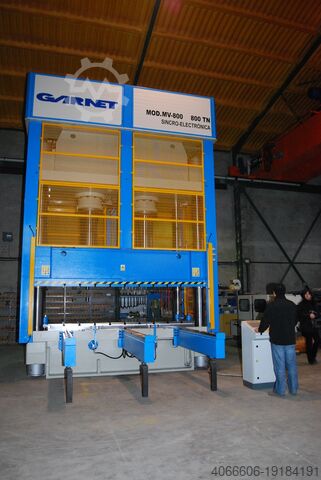

Гидравлический пресс Hidrogarne/Garnet MV-800/NC SINCRO

Описание

Мы предлагаем новую сборку машины, показанной здесь. Машина была введена в эксплуатацию в 2020 году и может быть осмотрена на территории заказчика. Технические характеристики:
Усилие прессования T 800
Усилие открытия T 80
Мощность двигателя кВт 55/75 + 55/75
Ход поршня 1000 мм
Быстрая скорость предварительного заполнения мм/с 110
Рабочая скорость мм/с 6
Скорость возврата мм/с 180
Диаметр направляющей мм 250
Максимальное давление бар 250
Полезная площадь стола мм 3500 x 2000
Ход нижнего стола мм 2000
Между колоннами мм 2000
Открытая высота мм 1500
Общая передняя часть мм 3800
Общая боковая часть мм 4500
Общая высота мм 6400
Вес кг 134600
Пресс MV-800E/NC-SINCRO был специально разработан для регулировки и испытания пресс-форм, штампов и пуансонов.
Четыре колонны диаметром 250 мм из стали C45E специально изготовлены для использования в тяжелых условиях.
Rsc R Nc Ifjwlrv Ujnew
Оснащены оптимизированной гидравлической системой с давлением до 250 бар, что обеспечивает длительный срок службы и надежность.
Соответствует всем основным требованиям по охране труда и технике безопасности в соответствии с нормами CE.
КОНСТРУКЦИЯ И СТОЛ
• Конструкция, способная выдерживать 600 тонн сосредоточенной силы на 1/3 ее поверхности.
• Нижний стол с Т-образными пазами.
• Верхний стол с Т-образными пазами.
• Полезная площадь стола: 3000 x 2000 мм.
ЦИЛИНДРЫ И ГИДРАВЛИЧЕСКИЙ УЗЕЛ
• Два гидравлических цилиндра двойного действия, каждый грузоподъемностью 400 тонн.
• Одноступенчатый гидравлический силовой агрегат с автоматическим отключением скорости предварительной заливки и независимой работой, оснащенный системой декомпрессии и пропорциональными клапанами предварительной заливки. Оснащен цифровыми потенциометрами на верхнем столе для управления смещением и электронной системой синхронизации для компенсации нецентральных или несбалансированных сил.
• Пресс оснащен боковым реле давления для регулировки настройки давления, наиболее подходящей для выполняемой работы.
• Глицериновый манометр с дисплеем тоннажа.
ЭЛЕКТРИЧЕСКАЯ УСТАНОВКА И БЕЗОПАСНОСТЬ
• Электрическая установка для работы с 1 или 2 скоростями подачи главного цилиндра.
• Пресс имеет ручной цикл и автоматический цикл (активируется с помощью селектора кнопки тестирования):
• Ручной цикл позволяет выполнять все движения пресса (шаг за шагом) на низкой скорости.
• Автоматический цикл позволяет прессу завершить полный производственный цикл.
• Электрическая система безопасности для системы защиты от падения верхнего стола.
• Нижний стол с гидравлической разгрузкой и физическими остановками.
• Машина оснащена панелью управления с сенсорным дисплеем для ввода рабочих и калибровочных данных.
• Спереди и сзади установлены два оптических барьера размером 1000 мм с уровнем безопасности IV.
• Электрические компоненты Siemens производятся в соответствии с действующими нормами и законами CE с защитой IP55.
• Электрические и гидравлические функции являются избыточными и самоконтролируемыми. Включает дополнительный блок безопасности и устройства самоконтроля для работы и безопасности. Включает проверку и сертификацию правильной работы и безопасного расстояния для фотоэлектрических барьеров.
• Безопасность обеспечивается лазером и защитой периметра с фотоэлектрическими барьерами уровня IV.
