Гидравлический пресс Hidrogarne DOPPELSÄULEN-HYDRAULIKPRESSE FDL-150-100

Описание

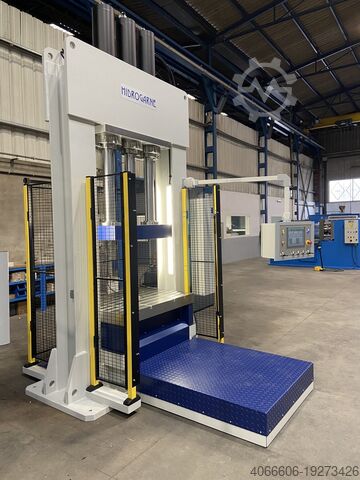

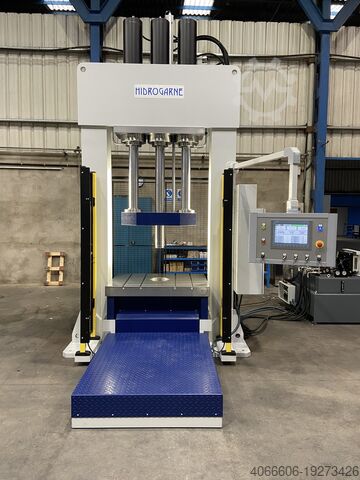

ДВУХСТОЛБОВОЙ ГИДРАВЛИЧЕСКИЙ ПРЕСС С ДВУМЯ БОКОВЫМИ ЦИЛИНДРАМИ ДЛЯ ПРЕДВАРИТЕЛЬНОГО ПРЕССОВАНИЯ И ПРЕССОВАНИЯ РОТОРОВ И СТАТОРОВ, А ТАКЖЕ ЦЕНТРАЛЬНЫМ ЦИЛИНДРОМ ДЛЯ ИЗВЛЕЧЕНИЯ ВАЛА РОТОРА, А ТАКЖЕ ДЛЯ ИЗВЛЕЧЕНИЯ ВАЛА В СЛУЧАЕ РЕМОНТА
Он оснащен выдвижным столом для штабелирования и перемещения роторов и статоров.
Он соответствует и удовлетворяет всем основным требованиям безопасности и охраны труда в соответствии с нормами CE.
КОНСТРУКЦИЯ И СТОЛЫ
• Состоит из жесткой фиксированной сварной конструкции, изготовленной исключительно из стали S355JR.
• Стабилизирован и обработан в конце процесса сварки для обеспечения идеальной параллельности и точности.
Roc R Nc Ifjwpg Awjnjw
• Рассчитан и спроектирован с использованием программного обеспечения для конечных элементов.
• Механически подвижный пазовый стол размером 1200 x 800 мм с ходом 1200 мм, оснащенный червячным редуктором и электродвигателем 0,5 л.с. с тормозом.
• Центральное сверло на столе диаметром 250 мм и максимальной глубиной 550 мм.
• Полезная грузоподъемность стола для перемещения 4 тонн.
• Скорость перемещения 30 мм/сек.
• Передняя внутренняя ширина 1250 мм (пространство между колоннами).
• Рабочая высота 600 мм.
ГЛАВНЫЕ ЦИЛИНДРЫ: 150 ТН
• Два 75-тонных гидравлических цилиндра (всего 150 тонн) с ходом 1200 мм, соединенных пластиной с центральным отверстием диаметром 250 мм.
• Максимальная полезная высота пластины цилиндра: 1440 мм.
• Минимальная полезная высота пластины цилиндра: 200 мм.
ЦИЛИНДР ОТВОДА
• Один 100-тонный центральный цилиндр с ходом 1200 мм.
• Разработан для установки зажима отвода, конец штока с резьбой длиной M 35.150 x 40 мм.
• Максимальная полезная высота цилиндра отвода: 1600 мм от основания резьбы штока.
• Минимальная полезная высота цилиндра отвода: 400 мм от основания резьбы штока.
ГИДРАВЛИЧЕСКАЯ ГРУППА
• Двухскоростная гидравлическая группа мощностью 5,5 л.с. «Siemens Motor» с автоматическим отключением высокой скорости и независимых скоростей. Максимальное давление: 250 бар.
• Система регулирования давления с использованием пропорциональных клапанов.
• Воздушно-масляный охладитель.
• Датчик температуры.
• Гидравлическая группа расположена с правой стороны.
ЭЛЕКТРИЧЕСКАЯ УСТАНОВКА И БЕЗОПАСНОСТЬ
• Оснащена мод. SIEMENS. SIMATIC S7 1200 безопасный ПЛК и 12-дюймовый сенсорный экран HMI мод. MTP с 99 слотами памяти, позволяющими регулировать мощность предварительного прессования, прессование, каландрирование и ход прессующих и извлекающих цилиндров, а также время выдержки во время процессов.
• Электрические и гидравлические маневры являются избыточными и самоконтролируемыми. Они включают в себя дополнительный блок безопасности и устройства самоконтроля для работы и безопасности. Включает проверку и сертификацию правильной работы и безопасного расстояния для фотоэлементов.
• Электрическая панель включает в себя селектор для выбора типа работы в ручном, полуавтоматическом или автоматическом положении и селектор для высокоскоростной или низкоскоростной работы.
• Управление осуществляется с помощью двуручной низковольтной электрической кнопки.
• Все установленные электрические материалы — Siemens, включая реле, контакторы, главный двигатель и т. д.
• Готов к Industry 4.0.
• Для обеспечения безопасности он включает в себя фотоэлектрические барьеры категории IV, расположенные в передней рабочей зоне, два фиксированных боковых ограждения и практичное заднее ограждение с магнитным Детектор отключения.
