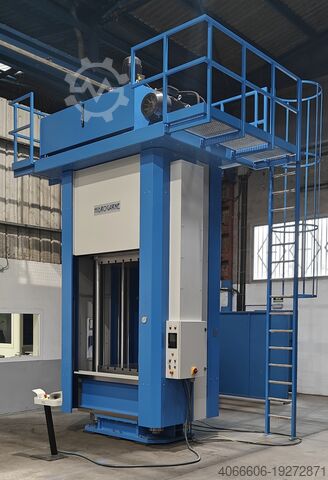

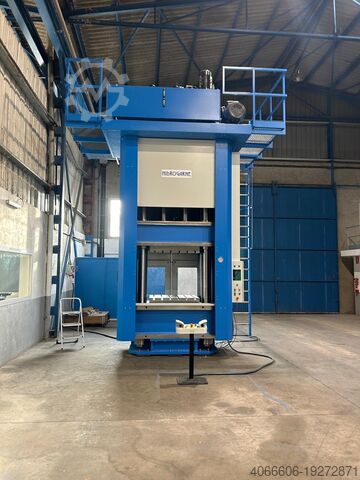

Гидравлический пресс Hidrogarne 600 T 4-Säulen Tiefziehpresse MV-600E/NC

Описание

Мы предлагаем данный пресс от заказчика как новый пресс:
ГИДРАВЛИЧЕСКИЙ ЧЕТЫРЕХКОЛОННЫЙ ПРЕСС ДЛЯ ПРОБИВКИ, ВЫТЯЖКИ, ПРОБИВКИ И ЗАЧИСТКИ ОТ ЗАУСЕНЦЕВ
Ток tn 600
Мощность двигателя 40 л.с. при 440 В переменного тока / 60 Гц
Рабочая скорость мм/с 5
Скорость приближения мм/с 15
Скорость возврата мм/с 18
Ход поршня мм 1,015 мм - (40")
Диаметр направляющей мм 200
Полезная площадь стола мм 990 x 890 x 130
(39" x 35" x 5")
Между колоннами мм 990 x 370
Вертикальный просвет мм 1,625 - (64")
Рабочая высота мм 990 - (39")
Нижний гидравлический выталкиватель Tn 80
Ход нижнего выталкивателя мм 406,4 - (16")
Rec Rjwpggis Nc Ifnsw
Верхний гидравлический выталкиватель Tn 80
Ход верхнего выталкивателя мм 406,4 - (16")
Общая передняя часть мм 1850
Общая сторона мм 1,700
Общая высота мм 4500
Вес кг. 23 000 кг примерно.
Четырехколонный гидравлический пресс MV-600E/NC относится к серии M/NC и специально разработан для обеспечения более высокой точности и производительности, а также предназначен для выполнения задач пробивки, глубокой вытяжки, штамповки и снятия заусенцев.
СТРУКТУРА И ТАБЛИЦЫ
• Состоит из трех электросварных блоков, изготовленных исключительно из стали S355JR.
• Стабилизация и механическая обработка в конце процесса сварки для обеспечения идеальной параллельности и точности.
• Рассчитано и спроектировано с использованием программного обеспечения для метода конечных элементов.
• Он оснащен ПЛК SIEMENS SIMATIC S7 1200 и 7-дюймовой сенсорной панелью HMI KTP-700. Это позволяет программировать мощность, ход цилиндра и скорости с объемом памяти 300 ячеек для различных рабочих циклов.
ЦИЛИНДР И ГИДРАВЛИЧЕСКАЯ ГРУППА
• Цилиндр двойного действия с притертой гильзой, хромированным поршнем и не требующими обслуживания направляющими защиты от износа.
• Моторизованная гидравлическая группа с двумя скоростями и автоматическим отключением высокой скорости. Насос высокого давления и обратный фильтр 10 микрон. Включая клапан декомпрессии цилиндра, направляющий регулирующий клапан и предохранительный клапан. Реле давления сбоку позволяет установить давление, наиболее подходящее для конкретной работы.
• Глицериновый манометр с индикацией в тоннах.
ЭЛЕКТРОМОНТАЖ И БЕЗОПАСНОСТЬ
• Электрическая панель управления включает в себя селекторный переключатель для ручного, полуавтоматического или автоматического режима работы, а также еще один селекторный переключатель для работы на высокой или низкой скорости.
• Оснащен ПЛК для внутренней поддержки маневров и времени декомпрессии.
• Управление осуществляется с помощью электрической низковольтной двуручной клавиатуры.
• Электрические и гидравлические маневры являются избыточными и самоконтролируемыми, с дополнительным блоком безопасности и устройствами самоконтроля для маневрирования и безопасности. Включает проверку и сертификацию правильности работы и безопасного расстояния для фотоэлементов.
• Безопасность обеспечивается световыми барьерами категории IV в передней рабочей зоне, двумя фиксированными боковыми ограждениями и подвижным ограждением с магнитным датчиком отключения сзади.
• Машина оснащена системой IXON для онлайн-коммуникации в случае неисправностей или перепрограммирования.

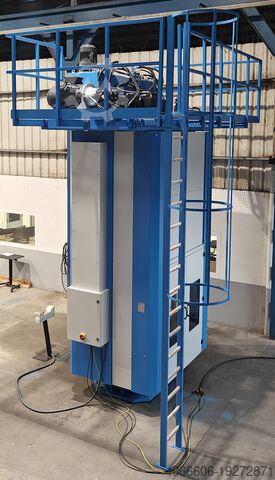

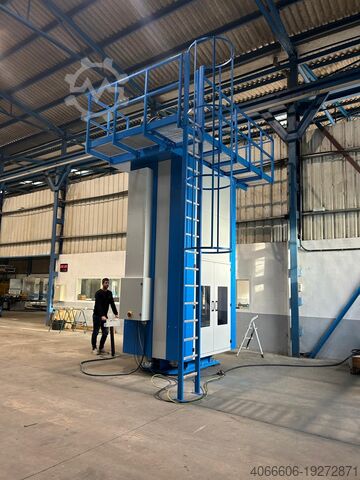

• Лестница с верхней площадкой для доступа к местам проведения ремонтных работ (леса).
