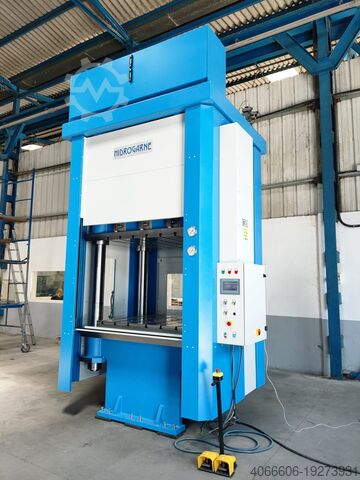

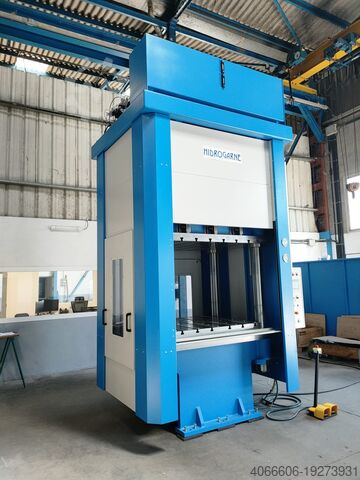

Гидравлический пресс Hidrogarne 300 T 4-Säulen Tiefziehpresse MV-300E/NC

Описание

Четырехколонный гидравлический пресс MV-300E/NC относится к серии M/NC и специально разработан для достижения большей точности и производительности, специально изготовлен для задач глубокой вытяжки, пробивки и снятия заусенцев.
Rscswphhnj R Nc Ifnow
Мощность тн 300
Мощность двигателя кВт 18
Ход поршня мм 750
Скорость подхода мм/с 110
Переменная рабочая скорость мм/с 5-15
Скорость возврата мм/с 130
Диаметр направляющей мм 150
Максимальное давление бар 320
Полезная площадь стола мм 1,250 x 1,250
Между колоннами мм 1,250 x 940
Вертикальный зазор мм 1,000
Общая фронтальная мм 2,300
Общая боковая мм 1,800
Общая высота мм 3,500
Вес кг 18,000
КОНСТРУКЦИЯ И СТОЛЫ
Состоит из трех электросварных блоков, изготовленных исключительно из стали S355JR.
Стабилизирован и обработан в конце процесса сварки для обеспечения идеальной параллельности и точности.
Рассчитано и спроектировано с использованием программного обеспечения для конечных элементов.
Нижний стол имеет гидравлическую подушку 50 Тн с полезной поверхностью 950 x 750 мм и три передние консоли для поддержки штампа снаружи пресса. Включает SIEMENS KP-700 COMFORT NC для регулирования хода верхнего стола, изменения скорости и регулирования подушки.
ЦИЛИНДРЫ И ГИДРАВЛИЧЕСКАЯ ГРУППА
2 цилиндра одностороннего действия с притертыми гильзами, хромированными поршнями и не требующими обслуживания противоизносными направляющими.
2 вспомогательных цилиндра двухстороннего действия для быстрых скоростей подхода и возврата.
Гидравлическая группа с электроприводом переменной скорости. Включает декомпрессионный клапан цилиндра.
Бесшумный гидравлический насос.
Все гидравлические прессы серии M включают реле давления, расположенное сбоку, что позволяет регулировать наиболее подходящую настройку давления для каждого типа работы.
Глицериновый манометр с показаниями в тоннах.
ЭЛЕКТРИЧЕСКАЯ УСТАНОВКА И БЕЗОПАСНОСТЬ
Включает в себя ПЛК безопасности Siemens SIMATIC S7 1200 и 7-дюймовый сенсорный экран KTP-700 COMFORT, расположенный на электрической панели. Позволяет программировать полуавтоматические и автоматические режимы, мощность, ход и время выдержки верхнего цилиндра и подушки. Имеет емкость памяти 300 рецептов, каждый рецепт может программировать все вышеуказанные значения.
Подготовлено для Industry 4.0.
Электрическая панель включает в себя селектор, который позволяет выбирать тип работы, которая будет выполняться в ручном, полуавтоматическом или автоматическом режиме, и селектор для выбора работы на быстрой или медленной скорости.
Электрические и гидравлические маневры являются избыточными и самоконтролируемыми. Они включают в себя дополнительный блок безопасности и устройства самоконтроля для маневрирования и безопасности. Включает в себя проверку и сертификацию правильной работы и безопасного расстояния для фотоэлементов.
Управление осуществляется с помощью электрической педали низкого напряжения.
Для безопасности они включают в себя фотоэлектрические барьеры категории IV, расположенные в передней рабочей зоне, два фиксированных боковых защитные ограждения и практичное ограждение с магнитным датчиком отключения, расположенным сзади.
