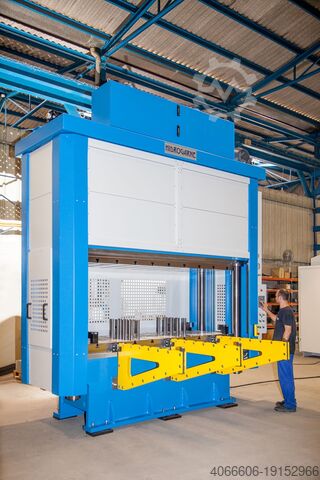

Гидравлический пресс Hidrogarne 250 T 4-Säulen Tiefziehpresse MV-250E/NC

Описание

Мы предлагаем данный пресс от заказчика как новый пресс:
ГИДРАВЛИЧЕСКИЙ ЧЕТЫРЕХКОЛОННЫЙ ПРЕСС ДЛЯ ГЛУБОКОЙ ВЫТЯЖКИ
ТЕХНИЧЕСКИЕ ДАННЫЕ
Усилие прессования/главный цилиндр T 250
Подушка давления Т 50
Мощность двигателя кВт 11
Ход поршня мм 500
Скорость приближения мм/с 80
Рабочая скорость мм/с 7
Roc R Nswkuchsc Ifnsw
Скорость возврата мм/с 105
Диаметр колонны мм 150
Максимальное давление 260 бар
Полезная поверхность стола мм 2500 x 1150
Расстояние между колоннами мм 2500 x 700
Максимальная открытая высота мм 1000
Размер подушки 950 x 750 мм
Рабочая высота мм 1100
Общая высота мм 3650
Вес кг 15000
Гидравлический четырехколонный пресс MV-250E/NC относится к серии M/NC и был специально разработан для обеспечения более высокой точности и производительности, особенно для работ по глубокой вытяжке.
Оснащен верхним и нижним столом из стали C45E, снабженным пазами DIN 650 для обеспечения минимального трения при вертикальном перемещении верхнего стола. Это стало возможным благодаря не требующим обслуживания биметаллическим втулкам и идеальной параллельности четырех хромированных и шлифованных цилиндрических колонн.
В нем используется оптимизированная гидравлическая система с давлением менее 290 бар, что обеспечивает длительный срок службы и надежную работу.
Он соответствует всем основным требованиям безопасности и охраны труда в соответствии с нормами CE.
СТРУКТУРА И ТАБЛИЦЫ
• Состоит из трех электросварных блоков, изготовленных исключительно из стали S355JR.
• Стабилизация и механическая обработка в конце процесса сварки для обеспечения идеальной параллельности и точности.
• Рассчитано и спроектировано с использованием программного обеспечения для метода конечных элементов.

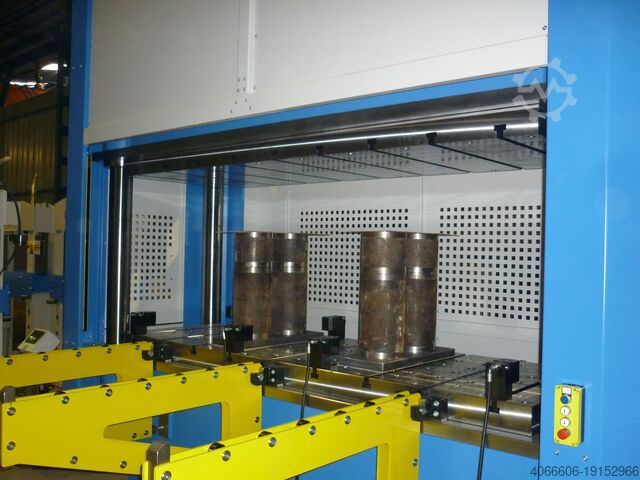

• Нижний стол имеет гидравлическую подушку 50 тонн с полезной площадью 950 x 750 мм и три передние консоли.
для поддержки инструментов за пределами прессы.
• Интегрирован ЧПУ SIEMENS KTP-400 для управления ходом верхнего стола, изменениями скорости и
Регулировка подушки.
• Включает в себя ПЛК SIEMENS S-7, позволяющий программировать 99 настроек памяти.
ЦИЛИНДР И ГИДРАВЛИЧЕСКАЯ ГРУППА
• Цилиндр одностороннего действия с притертой гильзой, хромированным поршнем и износостойкими направляющими.

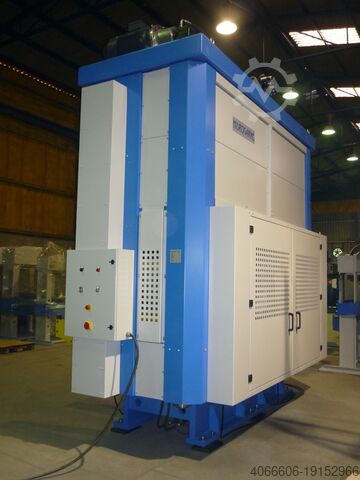

• Вся гидравлическая группа установлена в верхней части пресса.
• Гидравлическая группа включает в себя малошумный гидравлический насос Denison и воздушно-масляный охладитель.
• Содержит:
• Система декомпрессии
• Электромагнитные клапаны давления
• Клапаны предварительного наполнения
• Коммуникационный клапан
• Обратный клапан,
• Клапан сброса давления
• Клапан защиты от падения.
ЭЛЕКТРОМОНТАЖ И БЕЗОПАСНОСТЬ

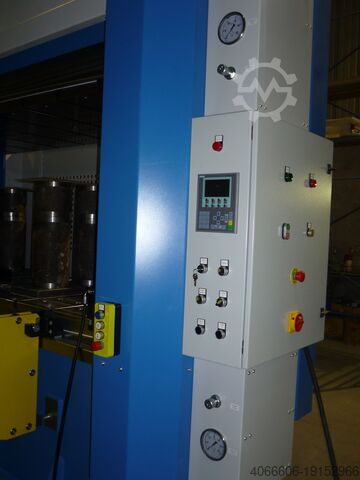

• Включает в себя ПЛК безопасности SIEMENS SIMATIC S7 1200 и 4-дюймовый сенсорный экран KTP-400 на панели управления. Позволяет
Программирование полуавтоматических и автоматических режимов, мощности, хода и времени выдержки. Его емкость составляет 99
Рецепты, для каждого рецепта можно запрограммировать все вышеперечисленные значения.

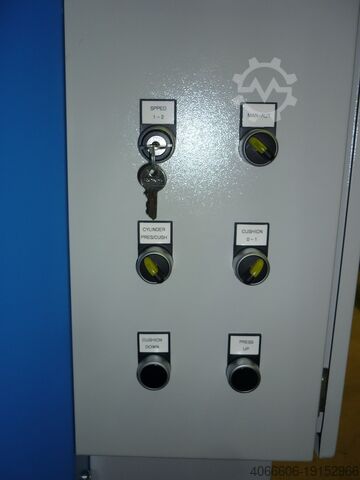

• На электрической панели имеется селекторный переключатель, позволяющий выбрать тип выполняемой работы: ручной «наладочный» или автоматический «производственный» цикл.
• Машина управляется с помощью низковольтных электрических педалей.
• Для обеспечения безопасности в передней рабочей зоне имеются фотоэлектрические барьеры IV уровня, два фиксированных боковых ограждения и практичное ограждение с магнитным разделительным детектором в задней зоне.
