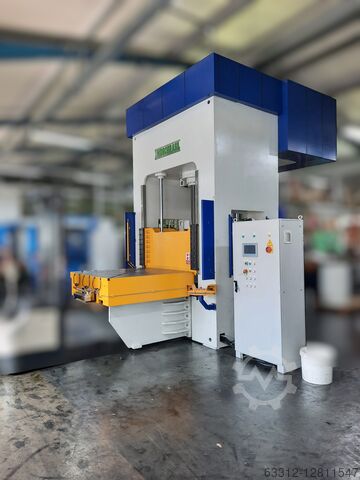

Гидравлический пресс Hidrobrasil Doppelständerpresse 400 Tonnen

Описание

Масляный гидравлический двухколонный пресс 400 Т с подвижным столом

Тип пресса Двухколонный пресс
Термически нейтральный 80 - 120 °C
Количество рабочих сторон 1 сторона
Усилия
Усилие прессования макс. 4000 кН
Усилие свободного отрыва макс. 400 кН
Время нарастания давления Закрытая инструментальная сталь на сталь Макс. 4 с.
Габариты Длина 3 800 мм, ширина 4 475 мм
Макс. Ширина раскрытия 800 мм
Ход поршня 800 мм
Высота стола над полом 1100 мм
Высота над полом (высота над головой) ок. 4300 мм
Высота зала мин. 5500 мм
Параллельное отклонение при 20°C +/- 0,1 мм
Прогиб
Определяется при максимальном усилии зажима при 70% заполнении < = 0,2 мм/м
Масса
Общая масса пресса без эксплуатационных материалов и плиты стола ок. 28 до
Стол пресса
Размер стола 1500x1500 мм
Скорости
Быстрое закрытие 100 мм сек.
Скорость прессования 8 - 3 мм сек.

Звуковое давление
Уровень звукового давления, измеренный на высоте 1,5 м у панели управления в соответствии с DIN 45635-T16-KL3, не более 78 дБ(A)
Гидравлика
Количество прижимных цилиндров/приводных цилиндров 1 шт.
Рабочее давление макс. 300 бар
Время нарастания давления прессования 4 сек.
Точность давления при ходе прессования +/- 3 бар
Главный насос Аксиально-поршневой насос BOSCHREXROTH прибл. 145 л/мин
Объем масла прибл. HLP 46 MW 1000 л
Температура окружающей среды макс. 40 °C
Температура масла макс. 55 °C
Температура потока °C
Вспомогательный насос BOSCHREXROTH, шестеренчатый насос 10 л/мин Стабилизация давления до 300 сек.
Электрическая система
Основное питание 400 В переменного тока
Напряжение управления 24 В постоянного тока
Частота 50 Гц
Гидравлическое подключение Главный двигатель 40 кВт

Пресс с раздвижным столом мощностью 400 Т,
Скорость закрытия до 100 мм/ (регулируется с помощью сенсорного экрана)
Скорость открытия до 100 мм/сек (регулируется с помощью сенсорного экрана)
Скорость начала прессования 10 мм/сек (регулируется с помощью сенсорного экрана)
Размер столешницы 1500x1500 мм
Размер плунжера около 1600x1500 мм
Контроль температуры масла 55 градусов предупреждение, 60 градусов отключение
Автоматическая смазка (регулируется с помощью сенсорного экрана)
Свободное позиционирование плунжера (регулируется с помощью сенсорного экрана)
Световые барьеры SICK/PILZ 14 мм, фронтальные, высотой до 1800 мм
Гидравлическое и механическое устройство безопасности плунжера
Охлаждение масла в контуре (регулируется с помощью сенсорного экрана)
Выталкиватель в столе, усилие прижима 20 Т, ход 350 мм
Выталкиватель перемещается наружу вместе со столом
Плоская фрезерованная столешница с пазами DIN 22 T
Регулировка давления от 60 Т до 400 Т (регулируется с помощью сенсорного экрана)
Ограничение перемещения по давлению или по положению
Режим настройки, одиночный ход и последовательность циклов (настраивается с помощью сенсорного экрана)
Поворотная панель управления на шкафу
Двуручное управление, с кнопкой открытия, кнопкой ручного/однократного/циклического переключения
Монтаж, пусконаладка, инструктаж за дополнительную плату
Dwjc Eeph Uk Nsd Ddcsb
Система управления поставляется фирмой SIEMENS. ( S 7 1200 ), а также сенсорный монитор с диагональю 9 дюймов. В комплект поставки входит блок дистанционного обслуживания SECOMEA -Ethernet.
Боковая часть пресса имеет два окна высотой 1000 мм и шириной 800 мм с двойными дверями.

(Пресс с раздвижным столом, гидравлический пресс, гидравлический пресс, двухколонный пресс)
