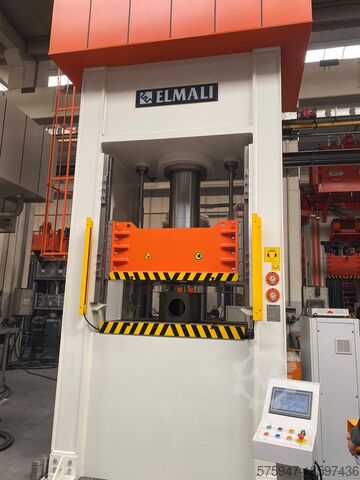

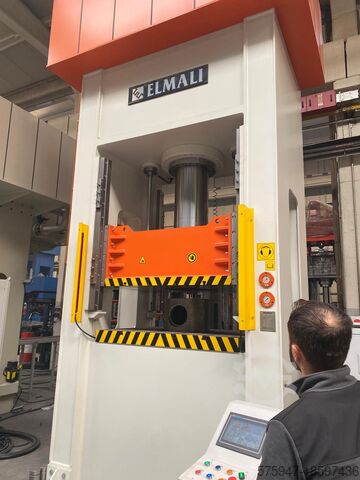

ГИДРАВЛИЧЕСКИЙ ПРЕСС ДВОЙНОГО ДЕЙСТВИЯ 400/200 ELMALI EHSP

Описание

ДЛЯ ГИДРАВЛИЧЕСКОГО ШТУКАТУРНОГО ПРЕССА ТИПА H 400/200 ТОНН
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ТИП СТАЛЬНАЯ КОНСТРУКЦИЯ, 8-СЛАЙДОВЫЙ ПРЕСС-КОРПУС H-ТИПА
МАТЕРИАЛ КОРПУСА St52 – ЭРДЕМИР
ПОДШИПНИК СКОЛЬЖЕНИЯ KESTLUB
ВМЕСТИМОСТЬ (ВАГОНА) 400 ТОНН
Rsc R Ncov Dvv Rs Ifnew
ВМЕСТИМОСТЬ (ПОТ) 200 ТОНН

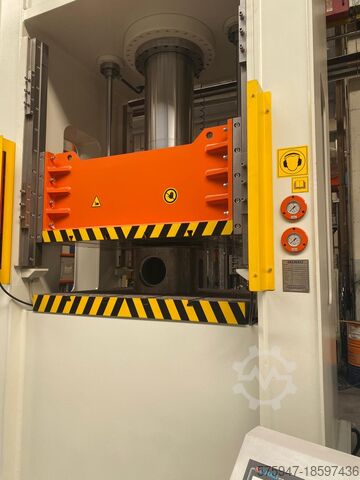

РАЗМЕРЫ ПОДВИЖНОГО СТОЛА 1200 x 1500 мм
СТОЛ С ФИКСИРОВАННЫМИ РАЗМЕРАМИ СТОЛА 1200 x 1500 мм
РАЗМЕРЫ НИЖНЕГО СТОЛА ЭКСТРАКТОРА 1050 x 1330 мм
ДОПУСК ПАРАЛЛЕЛЬНОСТИ 120 мкм/м.
ДОПУСК ПРЯМОУГОЛЬНОСТИ 60 мкм/м.
ХОД (ПОДШИПНИК) 1000 мм
ХОД (ПОРШЕНЬ) 350 мм
МИН. ПРОМЕЖУТОЧНОЕ ПРОСТРАНСТВО 200 мм
МАКС. ПРОМЕЖУТОЧНОЕ ПРОСТРАНСТВО 1200 мм
СНЯТИЕ НАПРЯЖЕНИЯ ИСТОЧНИКА Снятие напряжения с помощью вибрации
ПРИМЕНЕНИЕ СВАРКИ - Сертификат по применению сварки EN ISO 15614-1/2017, аккредитованный TÜRK-AK и одобренный WPQR и WPS. (Сварочные работы контролируются «инженерами по координации сварки», сертифицированными в соответствии с EN ISO 14731)
ПРОПОРЦИОНАЛЬНОЕ ПРИМЕНЕНИЕ СКОРОСТИ И ДАВЛЕНИЯ Система спроектирована как пропорциональная функция скорости и давления. За счет ввода различных значений скорости, остановки и давления в разных точках процесса прессования минимизируется влияние деформаций материала и формы на выполняемую работу.
МАКС. РАБОЧЕЕ ДАВЛЕНИЕ 250 бар – регулируется с пропорционального экрана
ОБЩАЯ МОЩНОСТЬ ДВИГАТЕЛЯ 37 кВт – IE3
ГЛАВНЫЙ НАСОС 140 см³ – REXROTH – поршневой с регулируемой мощностью
ПОДВИЖНЫЙ СТОЛ БЫСТРЫЙ Скорость опускания 50 ~ 400 мм/сек. – Регулируется с пропорционального экрана
СКОРОСТЬ НАНЕСЕНИЯ ШТУКАТУРКИ НА ПОДВИЖНОМ СТОЛЕ 5 ~ 21 мм/сек. – Регулируется с пропорционального экрана
СКОРОСТЬ ВОЗВРАТА ПОДВИЖНОГО СТОЛА 50 ~ 450 мм/сек. – Регулируется с пропорционального экрана
СТОЛ ДЛЯ ГОРШКА БЫСТРЫЙ Скорость опускания 10 ~ 40 мм/сек. – Регулируется с пропорционального экрана
СКОРОСТЬ ВОЗВРАТА СТОЛА 10 ~ 70 мм/сек. – Регулируется с пропорционального экрана
ВНУТРЕННИЙ ДИАМЕТР ГЛАВНОГО ЦИЛИНДРА Ø 450 / Ø 390 мм – Ck45
ЦИЛИНДР ГОРШКА ВНУТРЕННИЙ ДИАМЕТР Ø 320 / Ø 250 мм – Ck45
ВСПОМОГАТЕЛЬНЫЕ ЦИЛИНДРЫ УСКОРИТЕЛЯ Ø 80 / Ø 50 мм – Ck45
ПРИМЕРНАЯ ВЫСОТА ПРЕССА 5600 мм
ПРИМЕРНАЯ ШИРИНА ПРЕССА 3250 мм.
ПРИМЕРНАЯ ГЛУБИНА ПРЕССА 2200 мм.
ВЫСОТА НИЖНЕГО СТОЛА ОТ ЗЕМЛИ 1400 мм

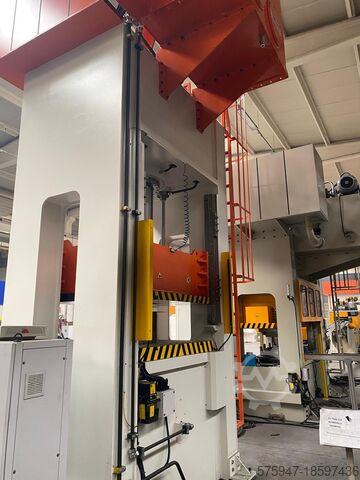

РАЗМЕРЫ БОКОВОГО ОКНА ПРЕССЫ 500 x 1300 мм
КЛАПАН ПРЕДВАРИТЕЛЬНОГО ЗАПОЛНЕНИЯ NG 200 – hawe
ГИДРАВЛИЧЕСКИЙ АГРЕГАТ REXROTH
СИСТЕМА ОХЛАЖДЕНИЯ EMMEGI – CIESSE
ОФФЛАЙН ФИЛЬТРАЦИЯ REXROTH
КЛАСС ДВИГАТЕЛЯ, ИСПОЛЬЗУЕМЫЙ ДЛЯ УСТРОЙСТВА, — IE3
ИНДИКАТОР УРОВНЯ REXROTH
ВОЗДУШНЫЙ ФИЛЬТР REXROTH – ПРОНИЦАЕМОСТЬ 10 МИКРОН
ОБРАТНЫЙ ФИЛЬТР REXROTH – ПРОНИЦАЕМОСТЬ 25 МИКРОН
ИНДИКАТОР МАСЛА И ТЕПЛА REXROTH
КЛАПАНЫ ИСПОЛЬЗОВАННЫЕ REXROTH
ПРЕДУПРЕЖДЕНИЕ О ЗАГРЯЗНЕНИИ ФИЛЬТРА ЭЛЕКТРОННОЕ УПРАВЛЕНИЕ
ТИП СМАЗКИ АВТОМАТИЧЕСКИЙ – (МОЖНО РЕГУЛИРОВАТЬ С ЭКРАНА)
НАСТРОЙКУ ХОДА ПЛУНЖЕРА МОЖНО РЕГУЛИРОВАТЬ С ЭКРАНА
НАСТРОЙКУ ХОДА ПОТОЧНИКА МОЖНО РЕГУЛИРОВАТЬ С ЭКРАНА
НАСТРОЙКУ ТОННАЖА (ДАВЛЕНИЯ) МОЖНО РЕГУЛИРОВАТЬ С ЭКРАНА
НАСТРОЙКУ ТОННАЖА (ДАВЛЕНИЯ) ПОТА МОЖНО РЕГУЛИРОВАТЬ С ЭКРАНА
ИНФОРМАЦИЯ ОБ ОШИБКАХ СИСТЕМЫ МОЖЕТ БЫТЬ УВИДЕНА НА ЭКРАНЕ
ИНФОРМАЦИЮ О СТАТУСЕ ПРЕССЫ МОЖНО УВИДЕТЬ НА ЭКРАНЕ
ПАМЯТЬ ОБРАЗЦОВ МОЖНО НАСТРАИВАТЬ С ЭКРАНА
ИНФОРМАЦИЯ О ТЕМПЕРАТУРЕ МАСЛА ГИДРАВЛИЧЕСКОГО АГРЕГАТА МОЖНО УВИДЕТЬ НА ЭКРАНЕ
ТАБЛИЦА ЛИНЕЙНЫХ РАССТОЯНИЙ NOVATECHNIK или TURCK
ДАТЧИК ТЕМПЕРАТУРЫ PT100 4,20 мА. ПАРКЕР или ЗАКАЗАТЬ
ПРИЛОЖЕНИЕ ПЛК DELTA

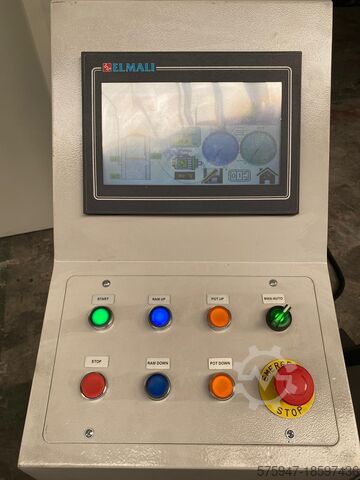

СЕНСОРНАЯ ПАНЕЛЬ ЭКРАН DELTA 7’’
МАТЕРИАЛЫ ДЛЯ ПЕРЕКЛЮЧАТЕЛЕЙ SIEMENS – SCHNEIDER
СВЕТОВЫЕ БАРЬЕРЫ KEYENCE, LEUZE, PILZ или SICK – 2 шт.
ПРИМЕРНЫЙ ВЕС 25 ТОНН
