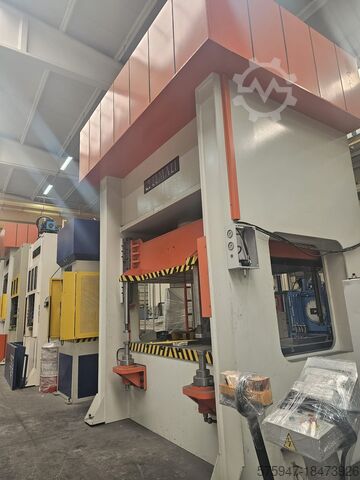

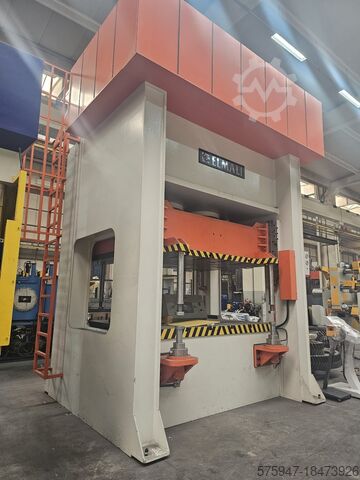

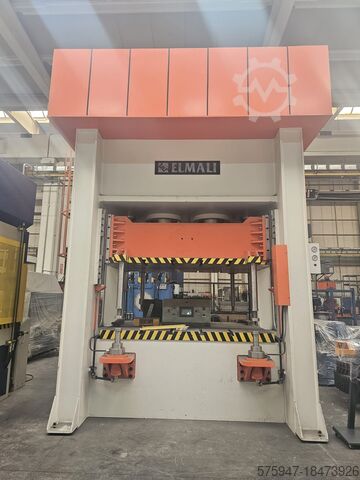

500-ТОНН ОДНОСТОРОННИЙ ГИДРАВЛИЧЕСКИЙ ПРЕСС ТИПА H ELMALI EHP 500

Описание

СТРАНА ПРОИСХОЖДЕНИЯ: Турция
ГАРАНТИЙНЫЙ ПЕРИОД: 2 (ДВА) ГОДА
СРОК ПОСТАВКИ: НЕМЕДЛЕННАЯ ПОСТАВКА СО СКЛАДА
ОБЩИЕ ХАРАКТЕРИСТИКИ ГИДРАВЛИЧЕСКИХ ПРЕССОВ ТИПА H
o Стальной корпус и детали конструкции, в которых напряжение/сварочные напряжения сняты методом вибрации
o Управление ПЛК и сенсорная панель
o Применение аргона для крепежных элементов и стальных тянутых труб
o Сертификат на применение сварки EN ISO 15614-1 / 2017, одобренный TURK-AK и прошедший одобрение WPQR и WPS. (сертифицированными инженерами в соответствии с EN ISO 14731)
o Параллельность и вертикальные допуски применяются в соответствии с нормами ISO и DIN. (≤ 120 мкм/метр)
o Гидравлический блок PARKER или REXROTH
o SIEMENS / SCHNEIDER в компонентах выключателей
o Автоматическая центральная система смазки
o Двуручное управление
Система охлаждения
500-ТОНН ГИДРАВЛИЧЕСКИЙ ПРЕСС ТИПА H
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ – ЭГП
Стальная конструкция типа H с 8-ю направляющими рабочим столом
МАТЕРИАЛ КОРПУСА St52
СЛАЙД-КРОВАТИ Бронза Zr14
ЕМКОСТЬ (ОЗУ)
500 ТОНН

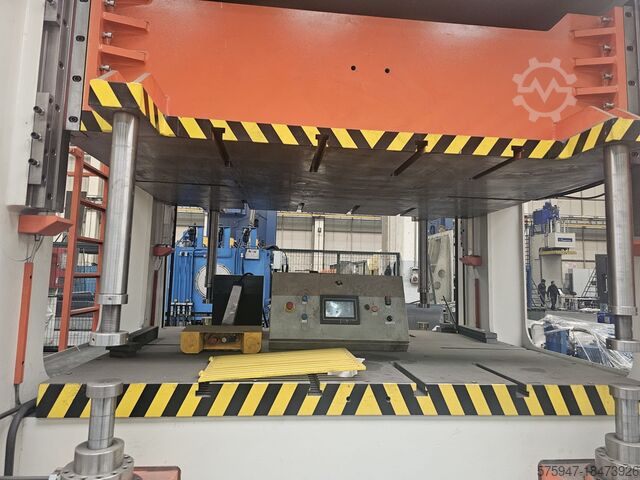

РАЗМЕР ГЛАВНОГО СТОЛА 1700 x 2300 мм
ПОДВИЖНЫЙ СТОЛ (RAM) РАЗМЕР 1700 x 2300 мм
ГОРИЗОНТАЛЬНАЯ ТОЧНОСТЬ 120 микрон/м.
ПЕРПЕНДИКУЛЯРНАЯ ТОЧНОСТЬ 60 мкм/м.
ХОД (ПОРШЕНЬ) 350 мм
МИН. ВЫСОТА ПРОЕМА 600мм
МАКС. ВЫСОТА ПРОЕМА 950мм
СНЯТИЕ НАПРЯЖЕНИЯ ПОСЛЕ СВАРКИ С помощью технологии высокочастотной вибрации
ПРИМЕНЕНИЕ СВАРКИ - сертификат на применение сварки EN ISO 15614-1 / 2017, одобренный TURK-AK WPQR и WPS. (Сварочные работы проверяются инженерами, сертифицированными в соответствии с EN ISO 14731)
Rjc R Nsvx E Thsc Ifnew
МАКС. ДАВЛЕНИЕ 250 бар
МОЩНОСТЬ ДВИГАТЕЛЯ 37 кВт – IE3
РАСХОД НАСОСА 100 см³ – REXROTH
СКОРОСТЬ СВОБОДНОГО ПАДЕНИЯ 130 мм/сек.
СКОРОСТЬ ПРЕССОВАНИЯ 10 мм/сек.
СКОРОСТЬ ПОДЪЕМА 180 мм/сек.
ГЛАВНЫЙ ЦИЛИНДР ДИАМЕТРОМ Ø 360 мм – Ck45 – 2 шт.

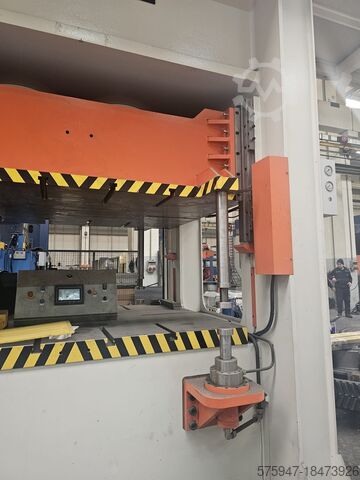

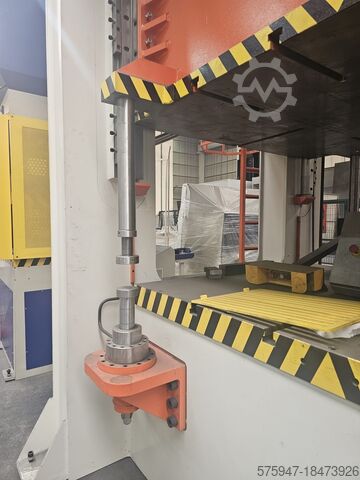

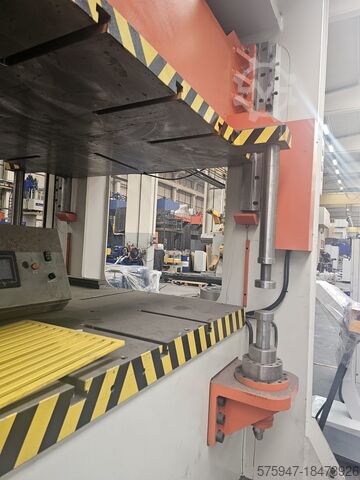

ЦИЛИНДР АМОРТИЗАТОРНЫЙ Ø 120 мм – Ck45 – 4 шт.
КОЛИЧЕСТВО ВСПОМОГАТЕЛЬНЫХ ЦИЛИНДРОВ 2 шт.
ВЫСОТА ПРЕССА 5000 мм
ГЛУБИНА ПРЕССОВКИ 3950 мм
ШИРИНА ПРЕССА 2600 мм
ВЫСОТА СТОЛА ОТ ПОЛА 1300 мм
КЛАПАН ПРЕДВАРИТЕЛЬНОЙ ЗАПРАВКИ NG 200 – hawe
ГИДРАВЛИЧЕСКИЙ АГРЕГАТ REXROTH
ВЛАЖНЫЙ ОХЛАЖДАЮЩИЙ ТЕПЛООБМЕННИК CIESSE
ОФФЛАЙН ФИЛЬТРАЦИЯ REXROTH
ЦИРКУЛЯЦИОННЫЙ НАСОС И ДВИГАТЕЛЬ 3 кВт
ДВИГАТЕЛЬ, ИСПОЛЬЗУЕМЫЙ В УСТАНОВКЕ IE3
ИНДИКАТОР УРОВНЯ REXROTH
ВЕНТИЛЯТОР ОХЛАЖДЕНИЯ REXROTH – 10 МИКРОН
ФИЛЬТР НАПОРНЫЙ REXROTH – 10 МИКРОН
ОБРАТНЫЙ ФИЛЬТР REXROTH – 25 МИКРОН
ИНДИКАТОР МАСЛА И ТЕПЛА REXROTH
Б/У КЛАПАНЫ REXROTH
ПРЕДУПРЕЖДЕНИЕ О ЗАГРЯЗНЕНИИ ФИЛЬТРА С ЭЛЕКТРОННЫМ УПРАВЛЕНИЕМ
СМАЗКА АВТОМАТИЧЕСКАЯ – РЕГУЛИРУЕТСЯ НА ЭКРАНЕ
РЕГУЛИРОВКА ХОДА ПЛУНЖЕРА НАСТРАИВАЕТСЯ НА ЭКРАНЕ
РЕГУЛИРОВКА ТОННАЖА НА ЭКРАНЕ
ИНФОРМАЦИЯ ОБ ОШИБКАХ СИСТЕМЫ, НАСТРАИВАЕМАЯ НА ЭКРАНЕ
ИНФОРМАЦИЯ О СОСТОЯНИИ НАЖАТИЯ, РЕГУЛИРУЕМАЯ НА ЭКРАНЕ
ПАМЯТЬ ФОРМЫ, РЕГУЛИРУЕМАЯ НА ЭКРАНЕ
ИНФОРМАЦИЯ О ТЕМПЕРАТУРЕ МАСЛА ГИДРАВЛИЧЕСКОГО АГРЕГАТА, РЕГУЛИРУЕМАЯ НА ЭКРАНЕ
ЛИНЕЙНЫЙ ПРЕОБРАЗОВАТЕЛЬ
NOVATECHNIK или TURCK
ДАТЧИК ТЕМПЕРАТУРЫ PT100 4,20 мА. ОРДЕЛ или РЕКСРОТ
ПЛК ДЕЛЬТА
СЕНСОРНЫЙ ЭКРАН DELTA KTP 7’’
ЭЛЕКТРИЧЕСКИЕ КОМПОНЕНТЫ SIEMENS – SCHNEIDER
БЕЗОПАСНОСТЬ PLC SIEMENS FAILSAFE
СВЕТОВЫЕ ЗАВЕСЫ БЕЗОПАСНОСТИ KEYENCE, LEUZE, PILZ или SICK – 2 шт.
ЦИЛИНДР ПАРКОВЫЙ ПНЕВМАТИЧЕСКИЙ – 1 шт.
ПРИМЕРНЫЙ ВЕС 36 ТОНН
