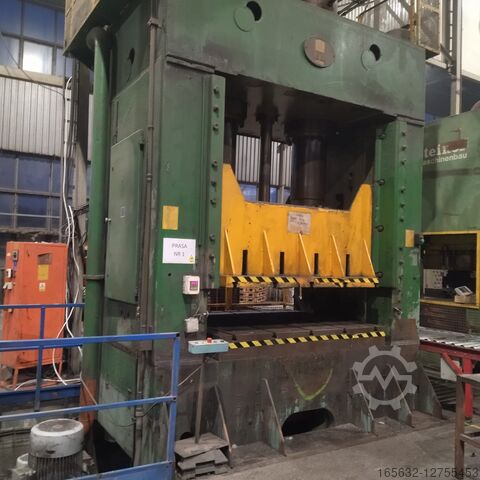

Гидаруловый пресс Gidropress P315

Описание

Гидравлический рамный пресс для штамповки листового металла усилием 630 т, предназначенный для холодной штамповки.

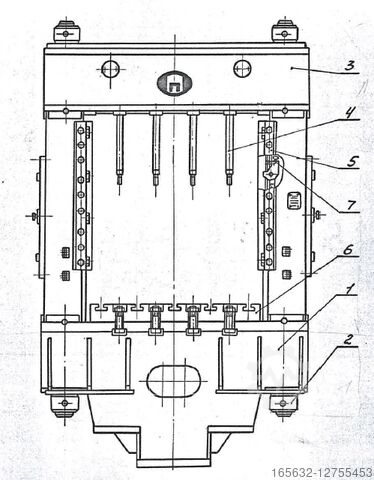

Вертикальный рамный пресс сварной конструкции состоит из стола и верхней плиты, соединенных болтами. Рядом с прессом установлен шкаф управления, а в глубине фундамента расположен бак для перелива масла, облегчающий заправку прессового блока маслом. Узлы пресса являются съемными, что облегчает их монтаж и ремонт.
Управление прессом осуществляется с помощью рукоятки. Величина хода ползуна обеспечивается регулировкой положения концевого упора.
1. номинальное усилие прессования, тн 630
2. номинальное рабочее давление жидкостей, КН/см 2 200
3. ход ползуна, мм 750
4. скорость движения ползуна, мм/с
а) при холостом ходе 215
б) при рабочем ходе 10
c) при обратном ходе 120
5. максимальное расстояние между столом и ползуном, мм 1400
6. расстояние между стойками, мм 2200
7. размеры стола, мм
a) слева направо 2220
b) спереди назад 1800
8. толщина плиты для тиснения, мм 220
9. высота стола над полом, мм 410
10. номинальное усилие гидравлической шайбы, тс 250
11. ход гидравлической подушки, мм 350
12. скорость вращения выталкивателя, мм/с
а) при подъеме 51
13. размер пресса, мм
а) слева направо 5070
б) спереди назад 3000
в) по высоте 7065
14. высота пресса над землей, мм 5480
15. масса пресса, кг 69400
Частота вращения электродвигателя 1450 мин-1
Rjcjpgkt So R Nc Ifnjw
Рабочее напряжение 400/230 В
Частота сети 50 Гц ± 1
Номинальное давление воздуха 0,7 Па
