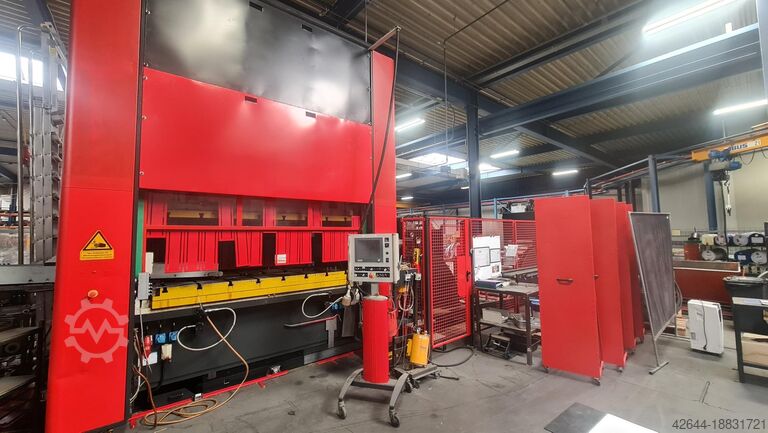

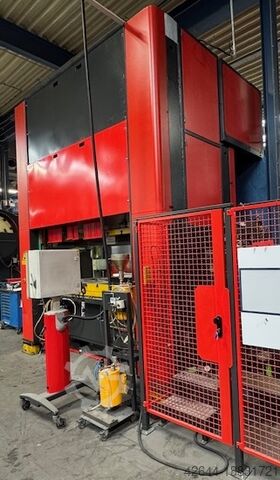

Пробивной станок с ленточной системой Beutler Nova NAD2000.18

Описание

Усилие прессования: 2000 кН
Поверхность стола: 2300 x 1100 мм (Ш x Г)
Сквозное отверстие: 2 шт. 700 х 300 мм
Расстояние между стойками: 2460 мм.
Поверхность зажима ползуна: 2300 x 1100 мм
Боковой проход: 740 мм
Высота установки: 550 мм (ход снизу, регулировка сверху)
Частота хода: 30–140 об/мин, плавная регулировка
Ход: 20...220 мм
Регулировка плунжера: 150 мм (моторизованная)
Главный привод: 30 кВт
Вес: прибл. 27 500 кг
Исполнение:

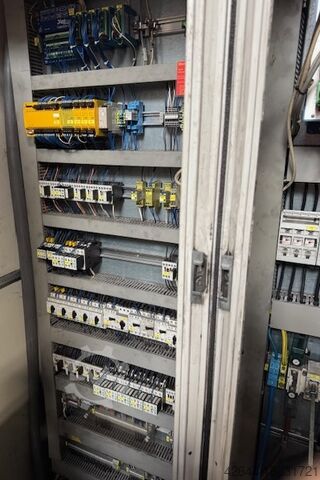

• Управление Siemens + Beckhoff
• 8-позиционная направляющая скольжения
• моторное масло – циркуляционная смазка
• автоматическая регулировка плунжера
• гидравлическая защита от перегрузки
• пневматическая компенсация веса плунжера
• электромоторная регулировка хода
• Управление Siemens + Beckhoff

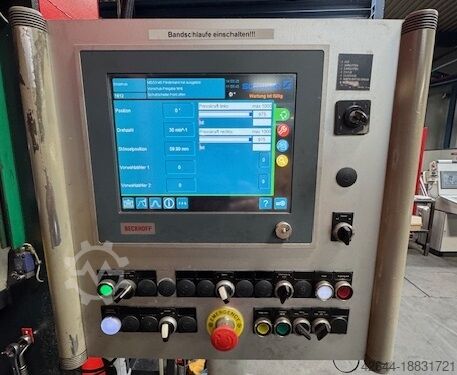

• Панель визуализации Beckhoff
• Т-образные пазы в столе и ползуне (28 мм, расстояние 300 мм)
• Виброгасящие ножки машины
• 4 шт. безопасность инструмента + 4 шт. выходы кулачков
• Толкатель с центральной канавкой шириной 20 мм
• Гидравлические зажимы инструмента на столе и ползунке
• Гидравлические роликовые блоки для смены инструмента
Rsc R Ncev T Anlj Ifnow
Система ремней производства Kemmerich, состоящая из:
разматыватель
Тип: В 5000 А – Ш – 600 - С
Грузоподъемность: 5000 кг
Ширина ленты: 100 - 600 мм
Диапазон разбрасывания: 470 – 520 мм
Катушка – наружный диаметр 2000 мм
• Вспомогательный приводной двигатель
• Пневматический дисковый тормоз
• Гидравлическое распределение с помощью скользящих клиньев
• Задний упорный диск и 3 прикрепляемых ограничительных рычага спереди
• Прижимной ролик с гидравлическим приводом и боковой регулировкой с помощью маховика
• Загрузочное кресло (стационарное, барабан перемещается гидравлически), высота подъема 770 мм с 4 ограничительными планками

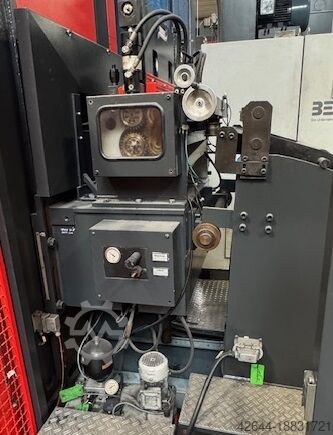

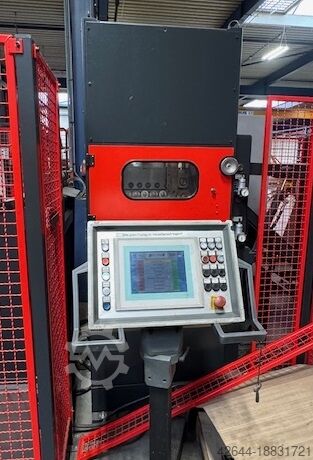

выпрямляющая машина
Тип: РМБМЗ 50,600 МКФ
Ширина ленты: 40 - 600 мм
Толщина ленты: 0,5 – 4,0 мм
Прямое сечение: 1200 мм²
Количество роликов: 9 шт.
Диаметр правильных роликов: 50 мм
Количество тяговых роликов: 2 шт.
Диаметр тянущих роликов: 100 мм
Скорость: 3 - 25 м/мин
Исполнение:
• Ролики закаленные, отшлифованные и хромированные
• Привод нижних правильных роликов и подающих роликов через зубчатую передачу
• Моторизованная регулировка роликовой рамы с помощью двигателей, точность регулировки 1/100 мм, значения можно сохранять
• Верхние ролики 100 мм вентилируемые
• Подающий ролик может быть пневматически освобожден
• Боковая направляющая ремня на входе с маховиком и резьбовым шпинделем
• Корзина выходного ролика и петлевой мост
• Управление контуром с помощью ультразвукового преобразователя
• Вспомогательное устройство для вставки с гидравлическим приводом, состоящее из стола с выдвижным язычком и верхним гибочным роликом

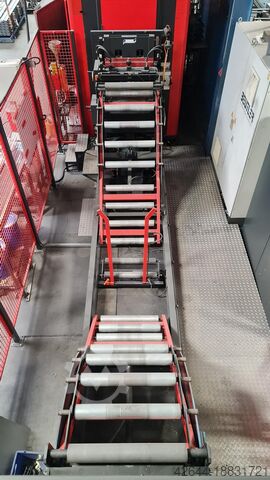

Роликовая подача
Ширина ленты: макс. 600 мм
Исполнение:
• Ролики закаленные, отшлифованные и хромированные
• Привод через мотор-редуктор
• Верхний ролик с гидравлическим подъемом
• Гидравлическая регулировка высоты
• Боковая направляющая ремня на входе с маховиком
• Роликовая корзина
Дальнейшая версия:
• Пневматически поворотный петлевой мост между правильной машиной и подачей

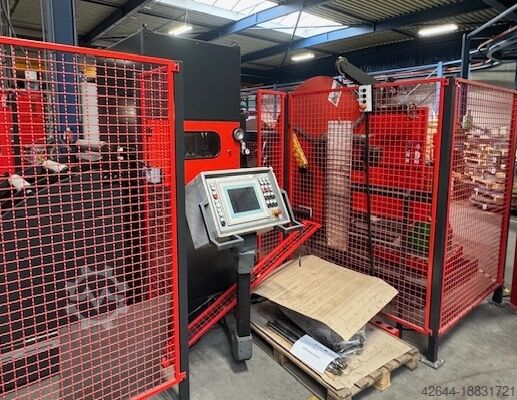

• Защитное ограждение вокруг всего объекта
• Катушка и выпрямитель на общей базовой раме
• Различные сменные ролики для правильной машины
